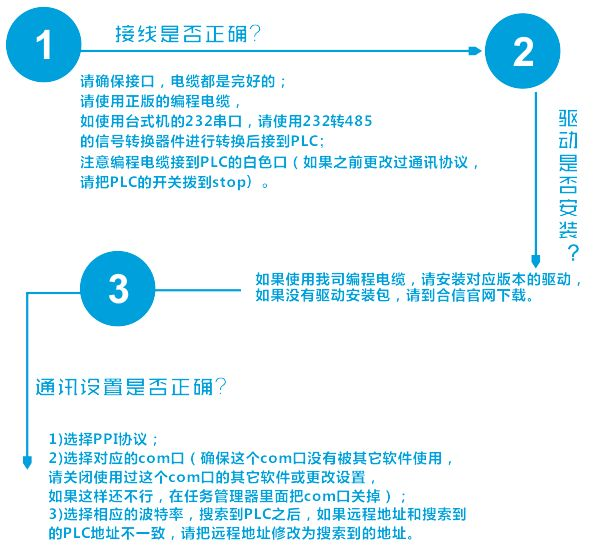

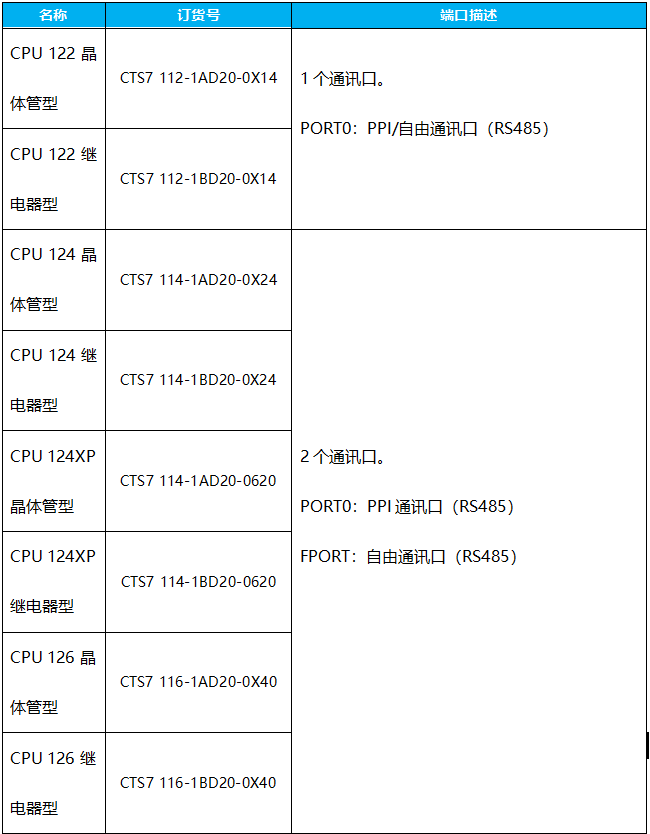

- 1.3 通訊口：CTH300通訊端口定義
-

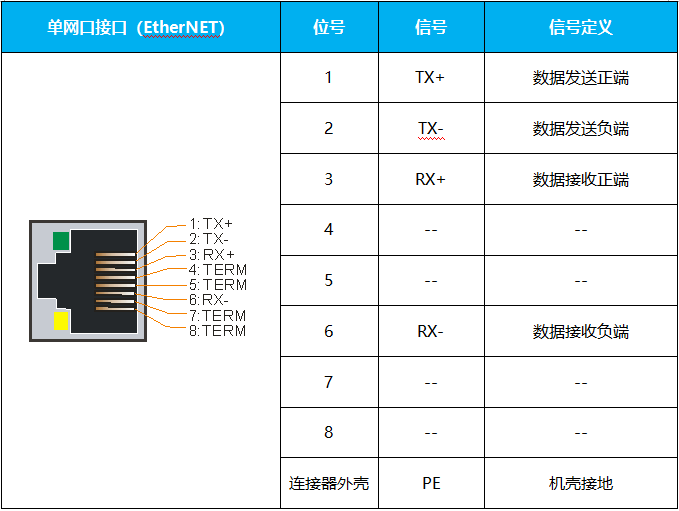

▼标配以太網接口/EtherCAT接口定義

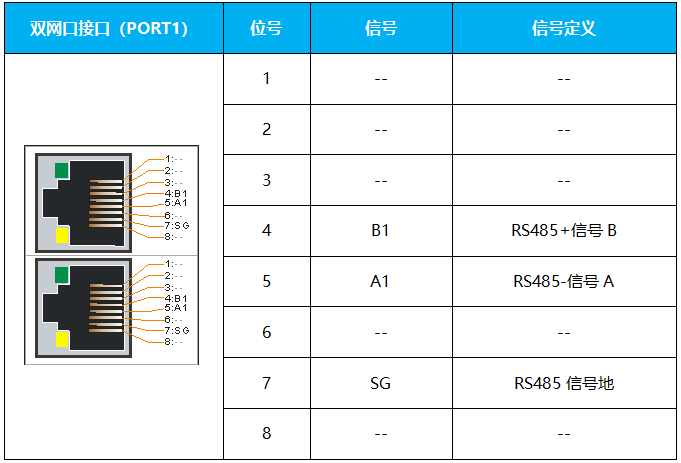

▼H35-00的RS485通信接口定義

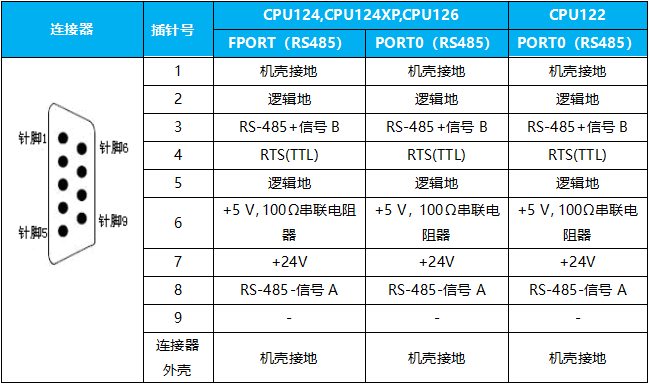

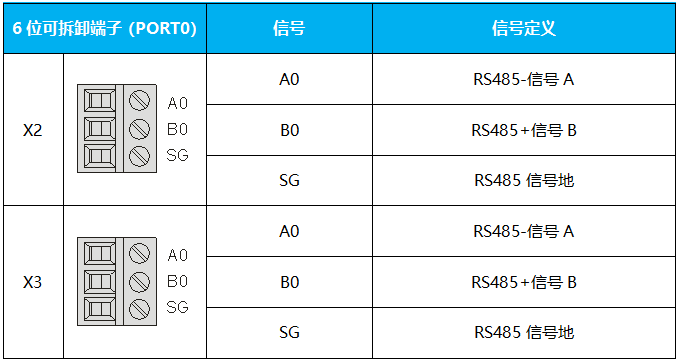

▼表 RS485接線端子定義
- 2.2 串口通訊：使用MODBUS_RTU庫應注意的問題
-
由于我司部分CPU存在兩個自由口，在進行自由口通信時，應該注意使用不同的自由口應該調用不同的modbus庫函數。即：
當使用自由口FPORT0時，使用我司CT_MBUS_MASTER和CT_MBUS_SLAVE庫函數；
當使用FPORT1時，使用CT_MBUS_MASER_PORT1和CT_MBUS_SLAVE_PORT1庫函數。
備注：使用合信CPU時，請使用合信modbus庫。
CPU做主站：一次隻能激活一條MBUS_MSG指令。如果啓用了多條MBUS_MSG指令，則将處理所執行的第一條MBUS_MSG指令，之後的所有MBUS_MSG指令将中止并産生錯誤代碼6。
CPU做從站：必須正确執行MBUS_INIT指令，一般采用SM0.1調用，有線網絡系統Delay經驗值設置參考在5至20ms
- 2.3 串口通訊：使用MODBUS_RTU自由口主站和第三方儀表通訊不上的問題
-
1、主站的讀寫方式，請參考合信modbus主站庫案例編寫

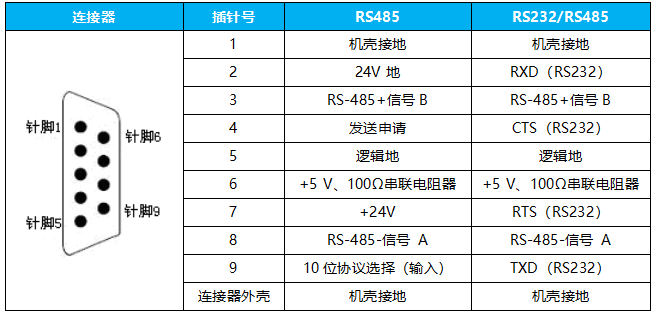

2、确保接線無誤，合信的端子爲3：RS485+/信号B；8：RS485-/信号A
注意：一些儀表的RS485 信号定義爲A 正，B 負，接線的時候需要注意對應正負，正對正，負對負（全局通用）。
3、通訊協議參數設置及站号設置無誤
4、有時參考電平不一緻導緻通訊不上，就需要将CPU的GND信号地和儀表的GND接在一起，此地爲信号地，并非機殼大地。如果有些設備沒有GND那麽可以接到24VDC的負極。
5、若還是通訊不上，隻能通過串口調試工具，監控具體的數據收發情況
看是PLC沒有發送數據還是儀表沒回或回的幀錯誤
先通過調試工具，直接對第三方設備發正确的通訊幀，看從站是否有相應。
确保從站沒問題的情況，再接入PLC看具體收發情況。才能判斷是PLC的問題還是第三方從站的問題。
- 2.4 串口通訊：使用我們CAN主機和277C連接不上？
-

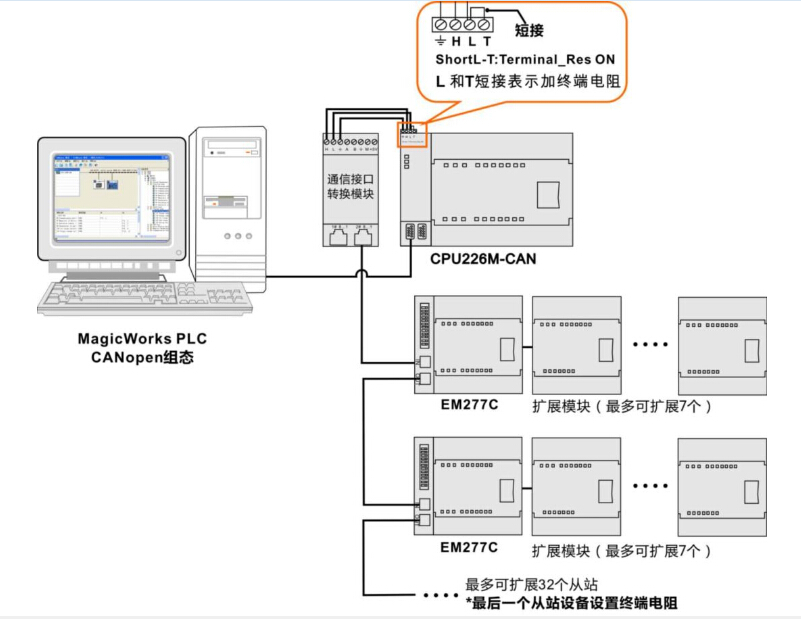

硬件上：226M-CAN通過CTS7 291-CC001這個通信接口轉換模塊，用網線跟277C連接。
軟件上：要使用我們公司的PLC編程軟件MagicWorks PLC，先組态CANopen網絡，設置好通信速率和通信地址 → 再把277C上面的撥碼開關撥到相應位置，最後一台277C要撥上終端電阻 → 設備連接完成後，檢查線并确認無誤 → 接通系統各設備的電源。下載硬件組态到PLC
（注意：撥碼開關在重新上電後才更改有效）
通過硬件進行診斷
277C的LED燈狀态
接通 277C的電源之後，标示爲“ON”（綠）的POWER（電源）LED指示燈将亮起。
如果BF和SF LED保持熄滅狀态，則說明277C正常運作。
如果BF或SF LED亮起或閃爍，則說明硬件組态或者接線有錯誤。如果主系統的運行無故障，則錯誤的原因可參考下表：

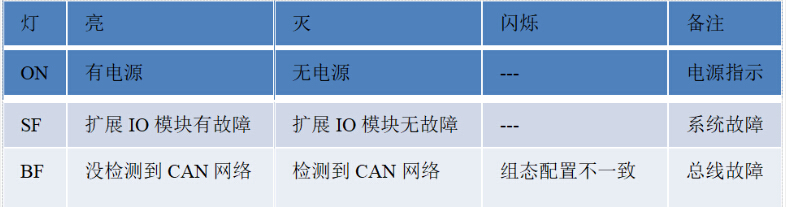

277C狀态LED燈功能說明
還可以通過Magicworks PLC診斷，在其對應的SMB550-582信息區，SMB551 -SMB582 ：
第 1～32 個 從站（按照 Node ID 從小到大的的CAN 通訊狀态 )
- 2.5 串口通訊：小型PLC的CAN主站CPU如何與第三方CANopen從站設備通訊
-
主站支持符合CANopen标準協議DS301-V402的從站
PDO 傳輸類型：支持事件觸發，時間觸發；
目前不支持第三方從站的EDS文件導入，請參考所選從站的手冊來輸入主索引和子索引。
通訊不上處理：
參考CANOPEN用戶手冊；
第一、檢查接線是否正确？
第二、檢查硬件組态是否正确？站号和通訊波特率是否一緻？主索引和子索引設置是否和從站手冊對應。
第三、确認第三方設備的通訊協議是否符合上面注意事項的标準。
第四、以上确認好，還可以通過Magicworks PLC診斷，在其對應的SMB550-582信息區，SMB551 -SMB582 ：第 1～32 個 從站（按照 Node ID 從小到大的的CAN 通訊狀态 )
以上問題排查完還無法通訊，可以找公司總部的技術支持協助，向客戶索要：1、硬件組态程序。2、對方從站設備的EDS文件。3、對方從站設備的具體型号和說明書，有相應的主索引和子索引的介紹。
- 3.1 以太網通訊：PLC以太網通訊口功能
-
可作爲程序下載端口（使用普通網線即可）
通過交換機與多台以太網設備進行通信，實現數據的快速交互
支持遠程編程、調試、監控
支持第三方設備進行MODBUS通訊地址映射表

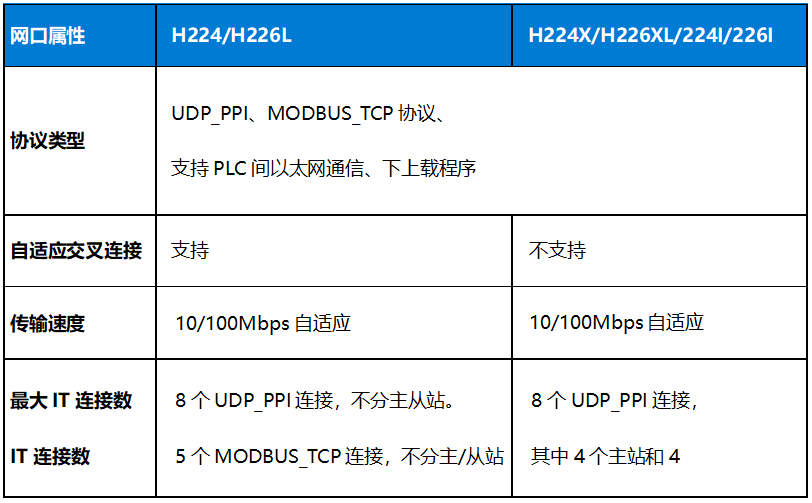

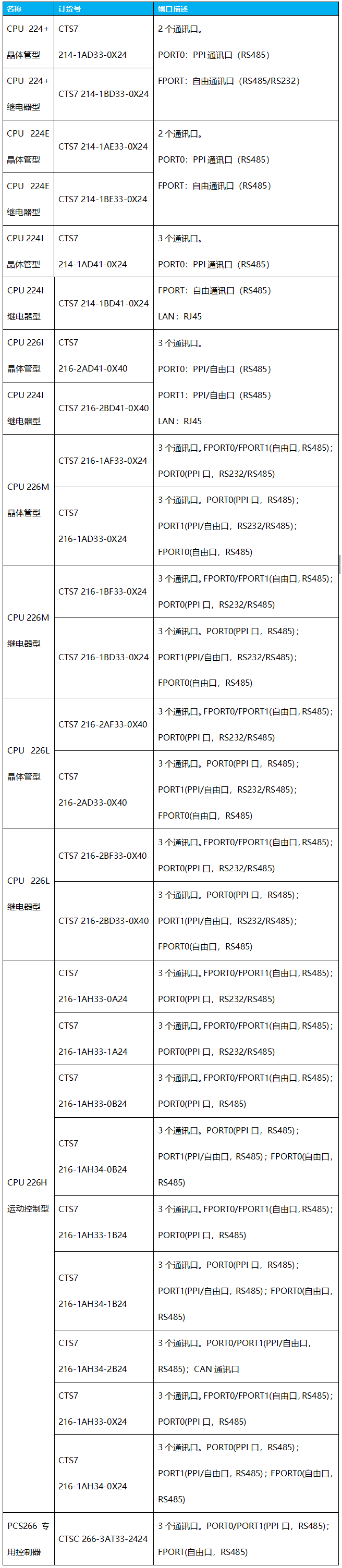

- 3.2 以太網通訊：200系列以太網通信對照表
-
本機集成3個通訊口
支持以太網通信、MPI、PPI、自由口通信、MODBUS等多種通信協議
網絡讀寫一次可交換200Bytes，組網通信能力強

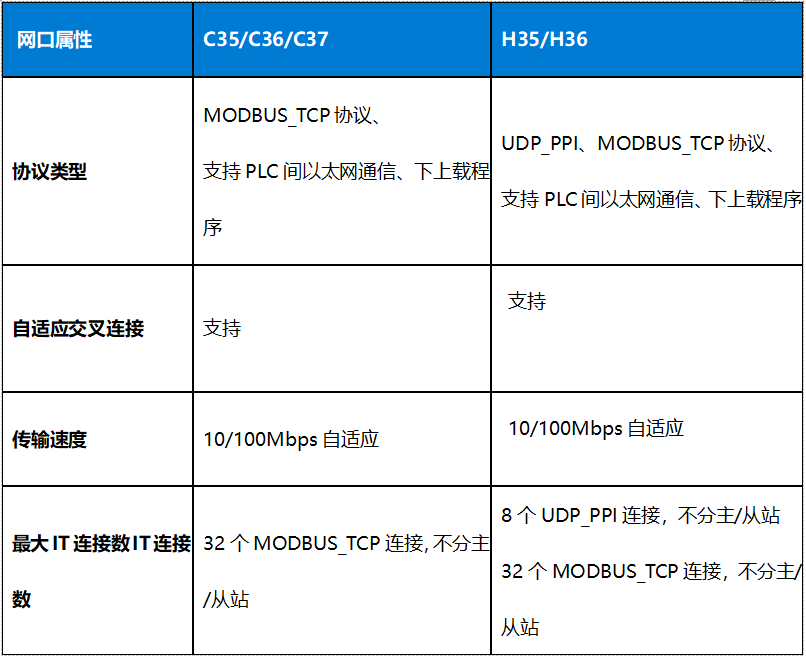

- 3.3 以太網通訊：CTH300以太網通信對照表
-
C系列支持MODBUS_TCP、MODBUS_RTU通信協議
H系列支持UDP_PPI、MPI、PPI、自由口通信、MODBUS等多種通信協議
注解：
CPU 作爲主站訪問其他設備，相當于占用了該CPU 一個主站連接。
CPU 作爲從站，被其他設備訪問，相當于占用該CPU 的一個從站連接。
CPU作爲從站，以太網通訊獨立于整個大循環周期，即收即回；CPU作爲主站，由收發由用戶程序控制。通訊處理時間約20-30MS
- 3.4 以太網通訊：以太網口下載功能
-

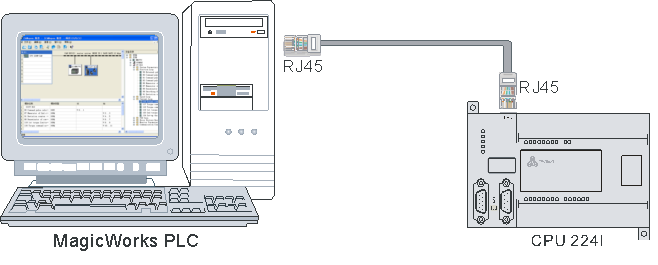

用标準網線連接PLC
所示爲使用标準網線連接CTSC-200 CPU與編程設備。
使用MagicWorks PLC軟件
雙擊MagicWorks PLC圖标啓動MagicWorks PLC軟件，選擇“文件 -> 新建”即可創建一個新項目。
使在“設置PG/PC接口”屬性對話框中，可以選擇并設置CPU支持的通信網絡，所選的網絡将被用作一個接口，可選的網絡接口如下：
l CPU300/200（TCP/IP）系列
具體操作步驟如下：
(1)在通信設置窗口中雙擊圖标或點擊“設置PG/PC接口”
(2)在列出的網絡接口選項中選擇“CPU300/200（TCP/IP）-> VMware Virtual Ethernet Adapter for VMnet1”點擊确定
(3)在通信對話框中雙擊刷新圖标。MagicWorks PLC搜尋并顯示所連接的CTSC-200站的CPU圖标
(4)搜索完成後，選擇CPU站并點擊确定。如果MagicWorks PLC未能找到CPU，請請先檢查線纜是否連接良好，然後檢查通信參數的設置，并重複以上步驟。與CPU建立通信之後，将電腦IP 設置與CTSC-200 的IP 在同一網段，但二者IP不能相同，如上圖搜索到CTSC-200的IP爲192.168.1.202，那麽電腦IP也應爲192.168.1.XXX（其中XXX範圍1--255）這樣即可編程并下載
