電子導紗半閉環運動控制方案
1.機型描述
機型：紡織設備-整經機-花經軸整經機
電子導紗作爲花經軸整經機的主要部分，同傳統機械式的相比速度快、擺幅擺頻調節靈活、增加收邊功能。與運動控制器式的相比，操作直觀簡單，性價比高。在這個方案中，給出一個全套基于合信PLC和伺服産品的半閉環運動控制方案。
2.方案描述
使用226H發脈沖對伺服進行位置控制。
通過PLC 的 Modbus口，讀取伺服內部參數（接收到脈沖數），換算後，與PLC發送脈沖數進行比較。
當發現比較值異常時，PLC根據這個異常的值，重新計算出應發脈沖數。使伺服電機帶動的滑塊始終保持在一個絕對坐标內，在外界有幹擾的情況下，也不跑偏。

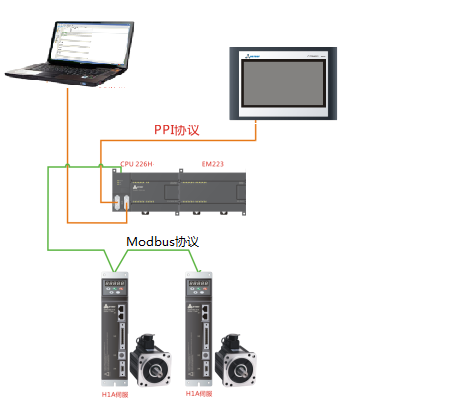

3.方案框圖
4.方案優勢
同傳統機械式的相比速度快、擺幅擺頻調節靈活、增加收邊功能。與運動控制器式的相比，操作直觀簡單，性價比高。
1.伺服和PLC之間采用脈沖控制，達到伺服與PLC之間零延遲的響應效果。
2.PLC同伺服驅動器之間采用Modbus通訊模式，實時讀取伺服內坐标、與PLC內部坐标實時比較，有誤差時進行補償。建立一個類似半閉環系統。
3.合信伺服動态響應快，定位精度高，能滿足長期的往複運動。
-

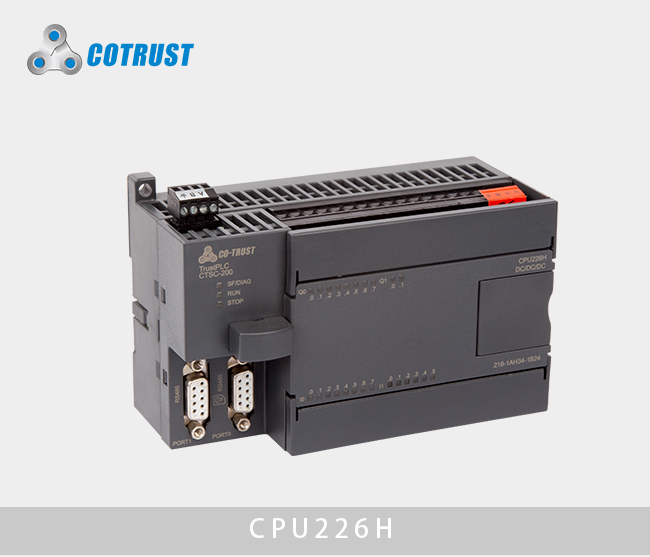

CPU226H，運動控制型（216-1AH34-0B24）
