基于CAN網絡的大加彈機應用方案
1.機型描述
機型：紡織設備-加彈機-大加彈
加彈機是一種将聚酰胺（錦綸）POY原絲，通過加熱拉伸和假撚變形加工成具有高彈性能的假撚變形絲（錦綸DTY彈力絲）的機器。
2.工藝要求
1.大點數，高精準的溫度控制，溫度直接影響彈力絲的品質
2.準确的速度控制，控制不同速比，達到不同的拉伸和假撚效果
3.收卷防凸邊
4.收卷防疊絲
3.方案描述
一個大點數溫控網絡：一個CPU 226M-CAN主機與一個EM 277C和8個EM231-7NF溫控模塊組成一個60路溫控基于CANopen的網絡；
兩個速度控制網絡：分别由一個CPU 226M-CAN主機與十台F2A驅動器以及一台E10驅動器組成的基于CANopen的速度控制網絡
人機交互網絡:一台TP10和三台CPU 226M-CAN主機組成一個一對多MPI人機交互網絡；
MODBUS通訊網絡：一台CPU 226M-CAN主機和若幹第三方定長控制闆通過自由口構建一個MODBUS網絡。

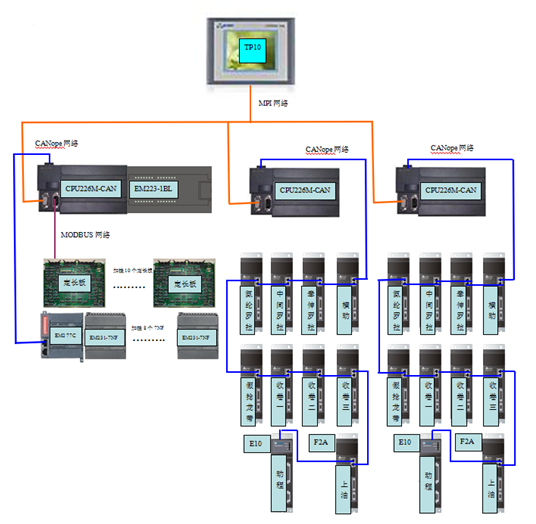

4.方案框圖
5.方案優勢
1.驅動器F2A和E10的速度輸出和實時速度反饋都采用CANopen通訊控制方案，使得CPU和驅動器之間的控制更加高效快捷，減少了電氣結構的複雜性，提高了系統的抗幹擾性；且相較于常見方案節約兩個用于計數器測速的CPU和兩個用于擴展通訊口的EM277。
2.E10伺服的使用可以使得頻繁換向的一軸換向更加準确快速。
3.F2A驅動器：自帶高速閉環控制系統适時滿足客戶速度控制的精度要求
4.基于CAN的60路溫控網絡，通過使用我司的溫控庫，實現自整定控制精度達到1攝氏度以內，且可以直觀的在HMI上實現交互。
5.收卷防疊算法：在以前三角波算法的基礎上增加了16步鋸齒波防疊和随機防疊算法。
-
TP10觸摸操作面闆
訂貨号：CTS6 T10-CH020
規 格：10.4英寸,800*600，TFT真彩LCD
查看詳情 -

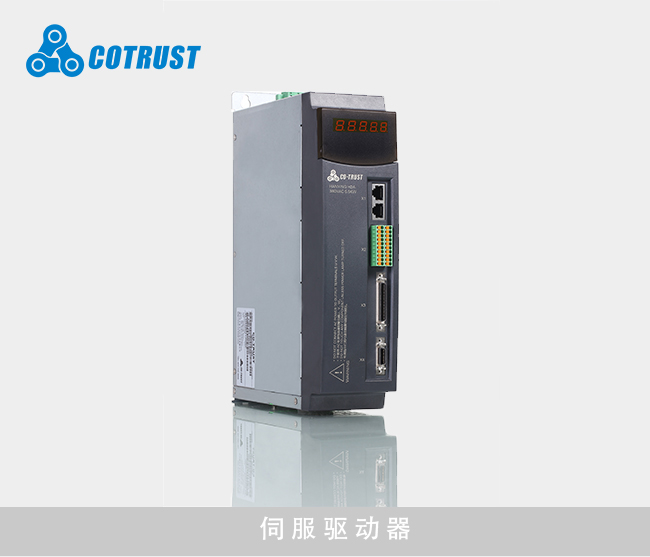

A2S伺服驅動器
