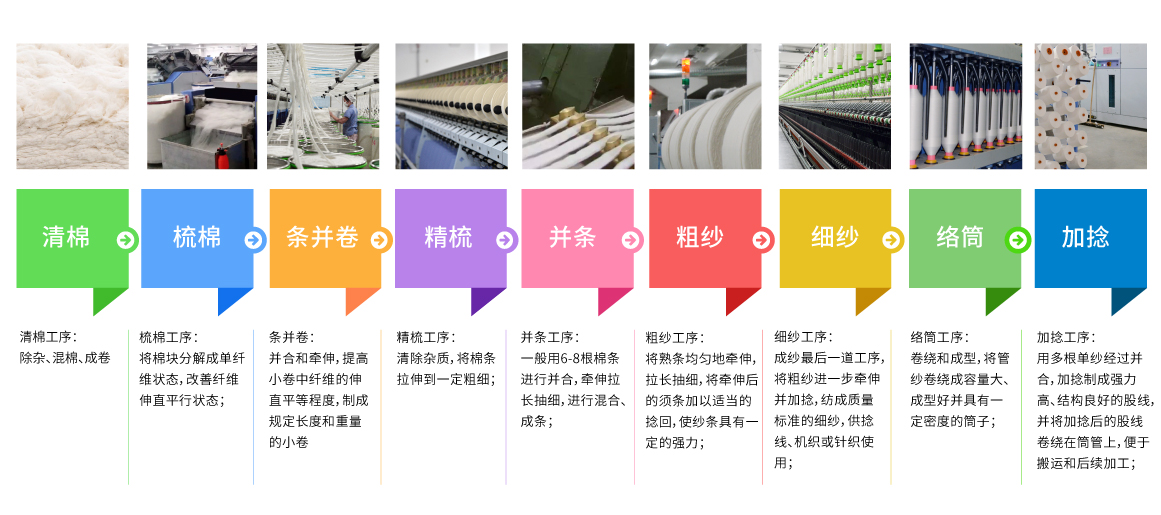

棉紡紗過程→從棉花到紗線
點擊查看大圖

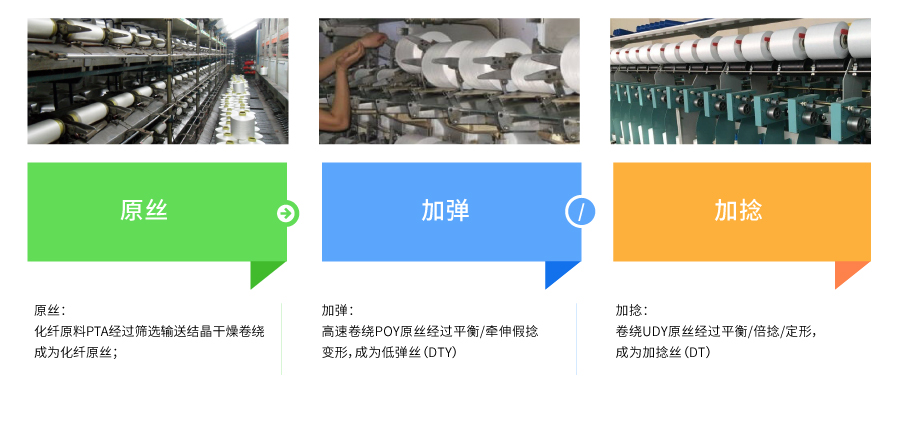

化纖紡絲過程→從原絲到紗絲
點擊查看大圖

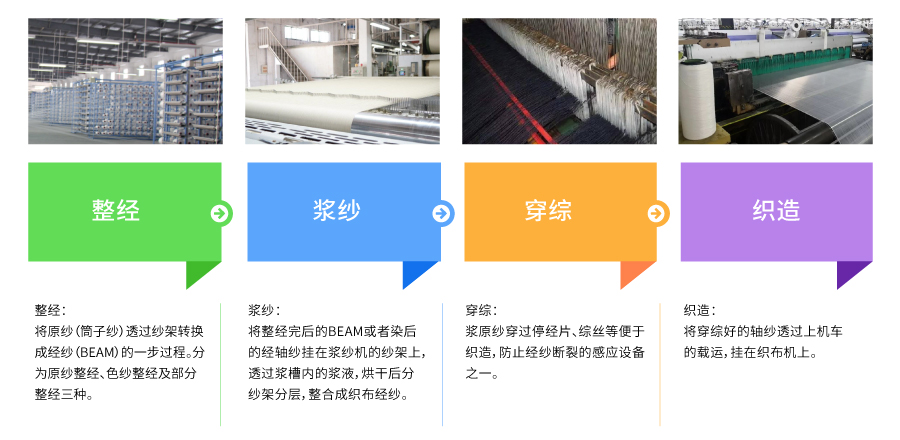

織布過程→從一根紗（絲）線到胚布
點擊查看大圖
從一塊布到衣服
在織布機上經過經編機、橫編機、鈎編機等針織設備完成織布，卷繞形成胚布，布料經過染整、縫制、成衣完成。
合信紡織行業的解決方案系列
【由加彈機開啓】
在紡織這個龐大的自動化智造體系中，棉紗與化纖絲均可作爲紡織原料加工成紡織面料。
今天小合介紹的加彈是紡織加工生産的一個重要環節，通過加彈機将紡織原料“假撚”定型産生一定的彎曲，受外力後假撚打開産生伸長，撤去外力後假撚恢複，這樣原料就具有一定的彈性，紡織形成的面料也才能有彈性。
加彈機簡介
加彈機
加彈機又叫假撚彈力絲機，是一種可将POY絲等無撚原絲，通過加熱拉伸和假撚變形加工成爲蓬松性好，伸縮性高、具有不同彈性要求的錦綸DTY彈力絲的紡織機械。
加彈機工藝原理

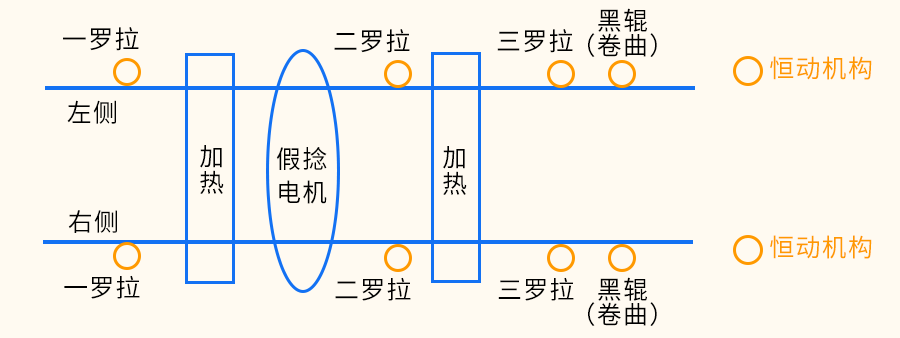

POY原絲經過熱箱加熱後再強冷，然後再經過不同速度的羅拉拉伸和假倍撚器的假撚變形，最後按照一定規格收卷成筒。

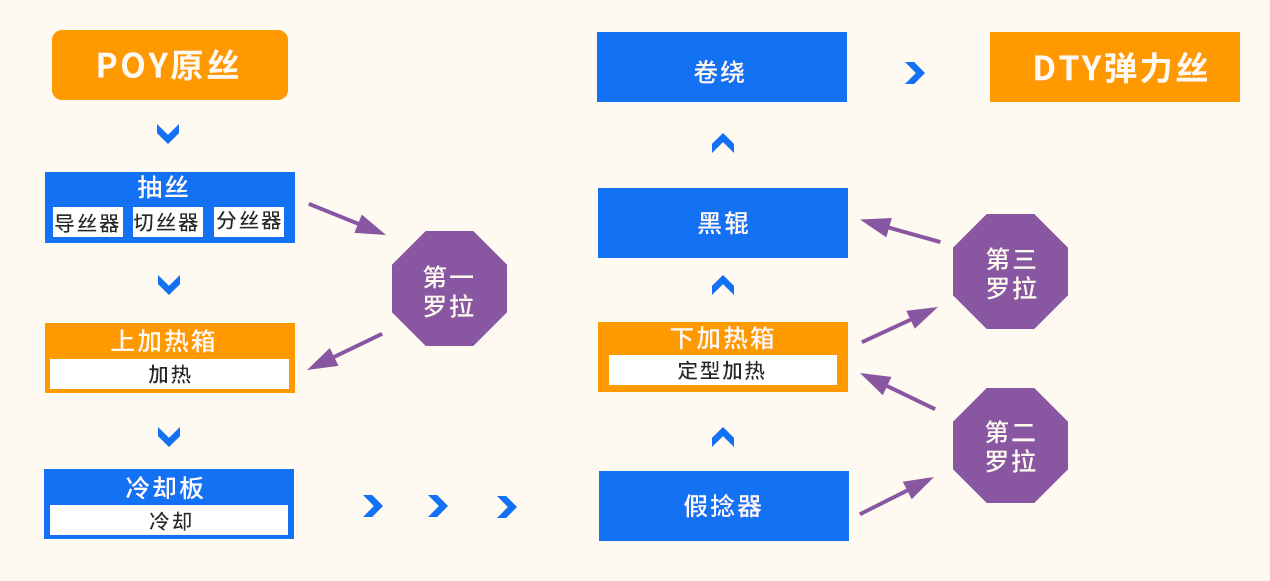

加彈機加工工藝流程
加彈機控制要點
加彈機系統控制要點：主要可分爲“速度”、“溫度”、“定長”三大部分控制。
速度控制
采用合信PLC及多台變頻器控制系統，包含第一羅拉速度（W1）、第二羅拉工作速度（W2）、第三羅拉速度（W3）、黑輥速度（W4）、假撚器速度（W6）、上油速度（W7）、槽筒（W5）和動程等多個羅拉之間的多軸協調配合工作。實現各個動作之間的配合（轉速），槽筒的加減速時間，動程的進退等。系統具備變頻器報警、速度報警、modbus通訊報警等報警保護功能。
溫度控制
采用合信PLC及溫度模塊對48路溫度實現恒溫控制，采用PID算法使熱箱溫度始終保持在在設定溫度範圍內自動調節，可實現PID參數自整定，調試方便；系統具備溫度報警保護功能。
長度控制
采用合信PLC和12塊定長闆modbus通訊控制，實現各路定長計長、重量計算、斷絲檢測等，通過數據計算及數據記錄可做班産統計和班産查詢等。系統具備定長闆modbus通訊報警、斷絲報警、滿桶報警、分期授權計算動态算密碼等功能。
加彈機簡介
加彈機
加彈機又叫假撚彈力絲機，是一種可将POY絲等無撚原絲，通過加熱拉伸和假撚變形加工成爲蓬松性好，伸縮性高、具有不同彈性要求的錦綸DTY彈力絲的紡織機械。
加彈機工藝原理
POY原絲經過熱箱加熱後再強冷，然後再經過不同速度的羅拉拉伸和假倍撚器的假撚變形，最後按照一定規格收卷成筒。
加彈機加工工藝流程
加彈機控制要點
加彈機系統控制要點：主要可分爲“速度”、“溫度”、“定長”三大部分控制。
速度控制
采用合信PLC及多台變頻器控制系統，包含第一羅拉速度（W1）、第二羅拉工作速度（W2）、第三羅拉速度（W3）、黑輥速度（W4）、假撚器速度（W6）、上油速度（W7）、槽筒（W5）和動程等多個羅拉之間的多軸協調配合工作。實現各個動作之間的配合（轉速），槽筒的加減速時間，動程的進退等。系統具備變頻器報警、速度報警、modbus通訊報警等報警保護功能。
溫度控制
采用合信PLC及溫度模塊對48路溫度實現恒溫控制，采用PID算法使熱箱溫度始終保持在在設定溫度範圍內自動調節，可實現PID參數自整定，調試方便；系統具備溫度報警保護功能。
長度控制
采用合信PLC和12塊定長闆modbus通訊控制，實現各路定長計長、重量計算、斷絲檢測等，通過數據計算及數據記錄可做班産統計和班産查詢等。系統具備定長闆modbus通訊報警、斷絲報警、滿桶報警、分期授權計算動态算密碼等功能。

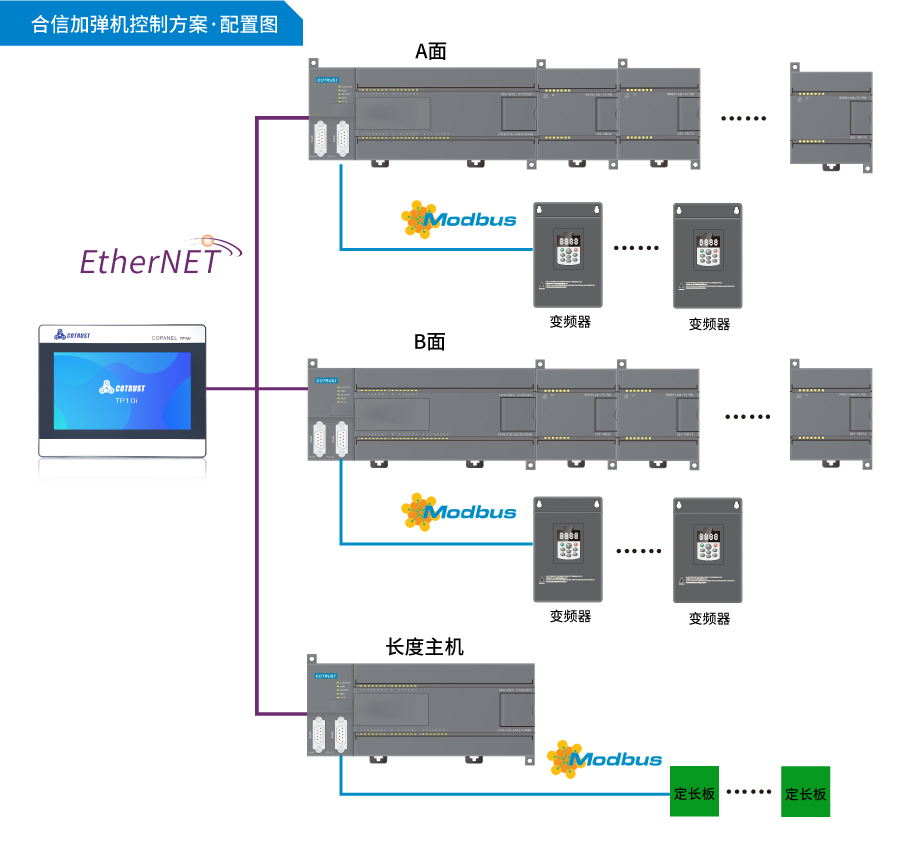

合信加彈機控制方案
加彈機控制系統采用合信CTH200系列高性能PLC作爲主控CPU，搭配SM231溫度模塊，溫度控制器用于将熱箱的溫度穩定在工藝設定額溫度值，測速反饋單元用于檢測各傳動部件的轉速，使電機速度恒定在客戶設定的傳動值，整個控制系統可通過EtherNET便捷接入合信TP10i人機界面，方便監控程序及參數調節。
合信加彈機方案優勢
系統采用合信CTH200系列PLC控制，各PLC主機以及HMI之間采用以太網通訊，編程方便，抗幹擾能力強；且可以接入MiCo雲平台實現多機聯網管理。
采用合信TP-i系列以太網HMI，可以直觀且方便的監控程序、調節參數。
合信溫度模塊內置PID溫控庫，實現更準确、更高控制精度的溫度控制，穩定性更強。
高速脈沖頻率反饋閉環修正，轉速穩定。
高速卷繞帶動程修正（三角波十六步），不疊絲，不網絲，方便下道退繞工序束力進行。
自由口快速精準的監控和發送12節定長闆切絲及滿筒信号，定重定長。
A/B兩面相對獨立，工藝可以分别調整設置，提高設備利用率。

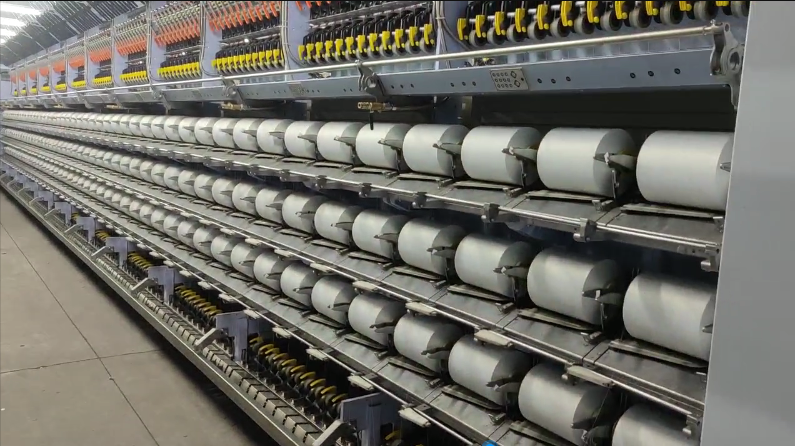

合信加彈機控制系統應用現場
(^_−)☆
在紡織機械的多功能彈力絲機上，拉伸變形是重要的加工環節之一。對絲條材料進行加熱和恒溫控制會直接影響絲條拉伸變形的質量。絲條溫度的恒定性和絲條之間的一緻性，對絲條變形的強度，緊縮伸長率，卷曲和染色不勻等質量指标都有極大的影響。
