小合在11月18日分享了化纖紡絲的重要設備
加彈機的控制方案
今天分享的是棉花紡紗的重要設備
細紗機的控制方案

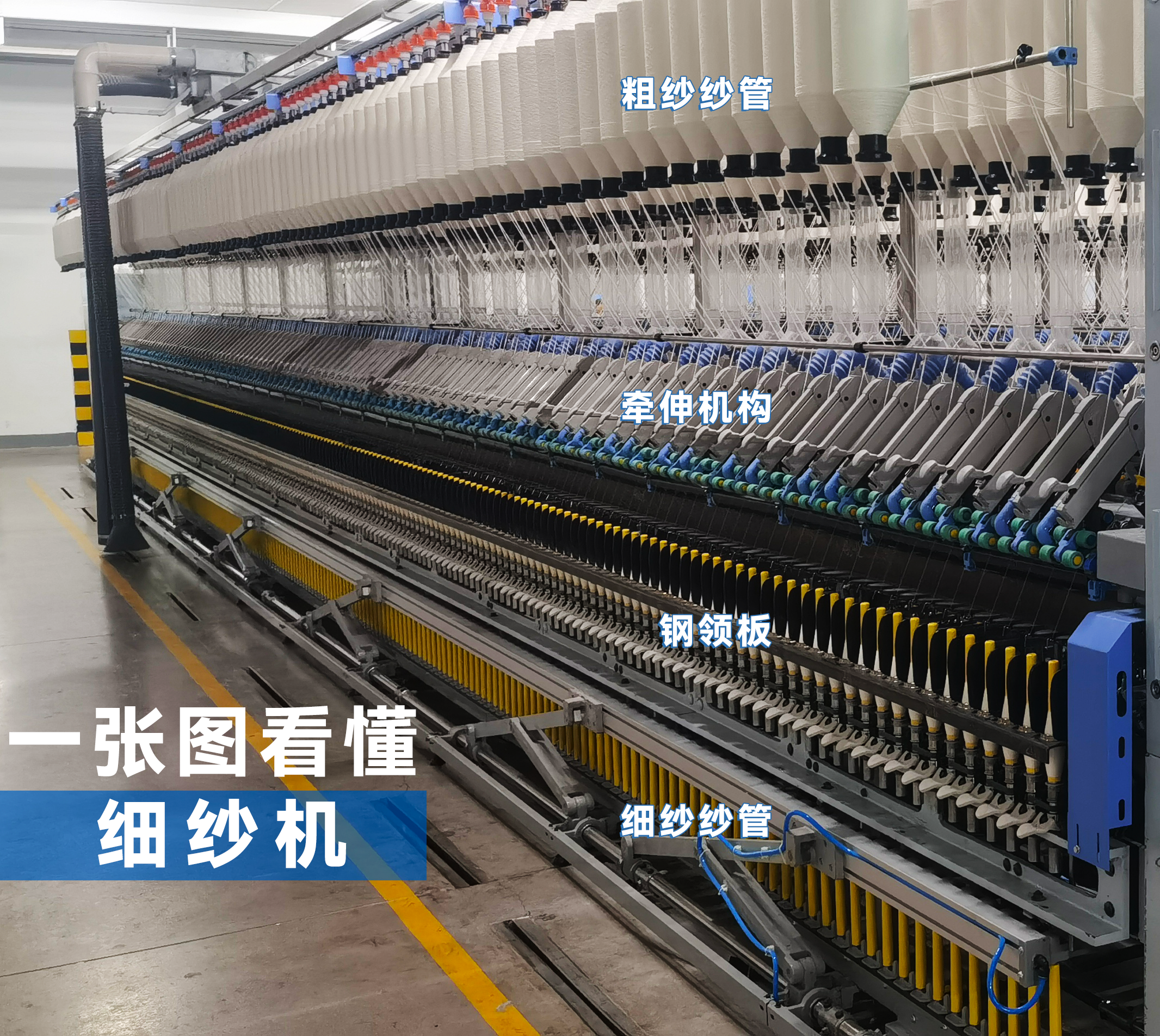

關于細紗機

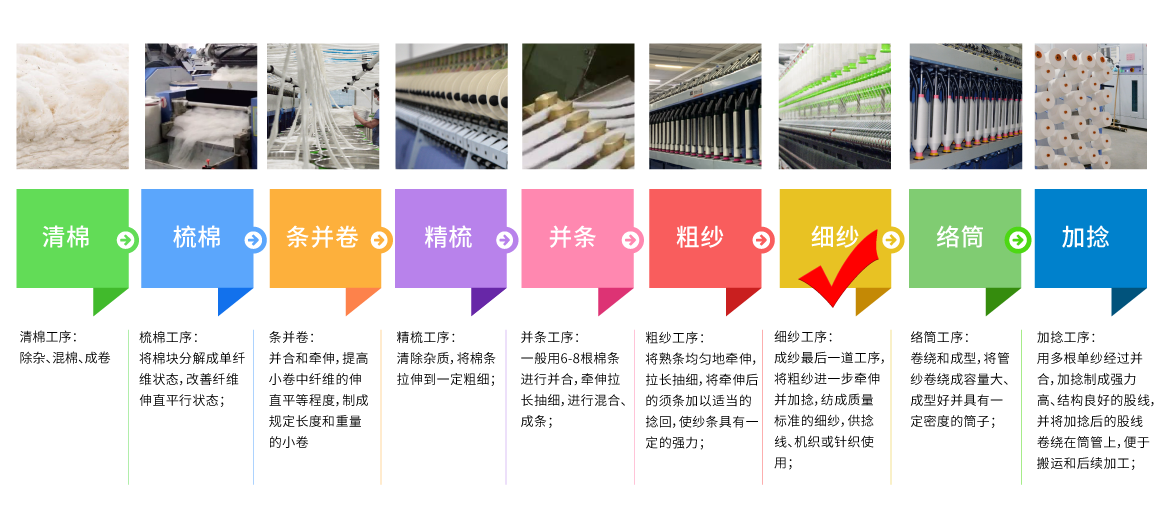

細紗機是紡紗的主要機器，細紗工序是成紗的最後一道工序，将粗紗進一步牽伸30~50倍并加撚，紡成具有一定特數、符合相關質量标準的細紗，供撚線、機織或針織使用。
細紗機工藝及控制要求
細紗機是紡紗工藝的末道機器，任務是：
1、電子牽伸系統
将粗紗拉長拉細所需細度的須條加撚成有強度的細紗；
在環錠細紗機各組成部分中，牽伸系統是反映細紗機性能和影響紗線質量的最關鍵因素。
前後羅拉嚴格按牽伸參數計算出的速度運行
實現牽伸倍數和撚度的精密控制
保證高支數紗線的成紗質量
2、鋼領闆電子成形
将細紗繞成一定卷裝，供儲存、運輸和進一步加工用；
前羅拉出線速度，紗線粗細度，
設定卷繞節距和成形高度
計算出紗線在管身和管底卷繞所須的
鋼領闆升降速度
由PLC輸出相應的速度信号給伺服系統
伺服系統控制鋼領闆短動程升降運動
實現細紗的電子成形

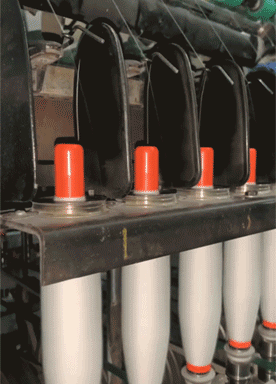

3、集落部分
根據機械安裝位置，調試時記錄抓管位，放管位等，進行集體落滿紗管和集體上空紗管，大大的節省人工來操作這項工作的時間。
合信在細紗機控制方案

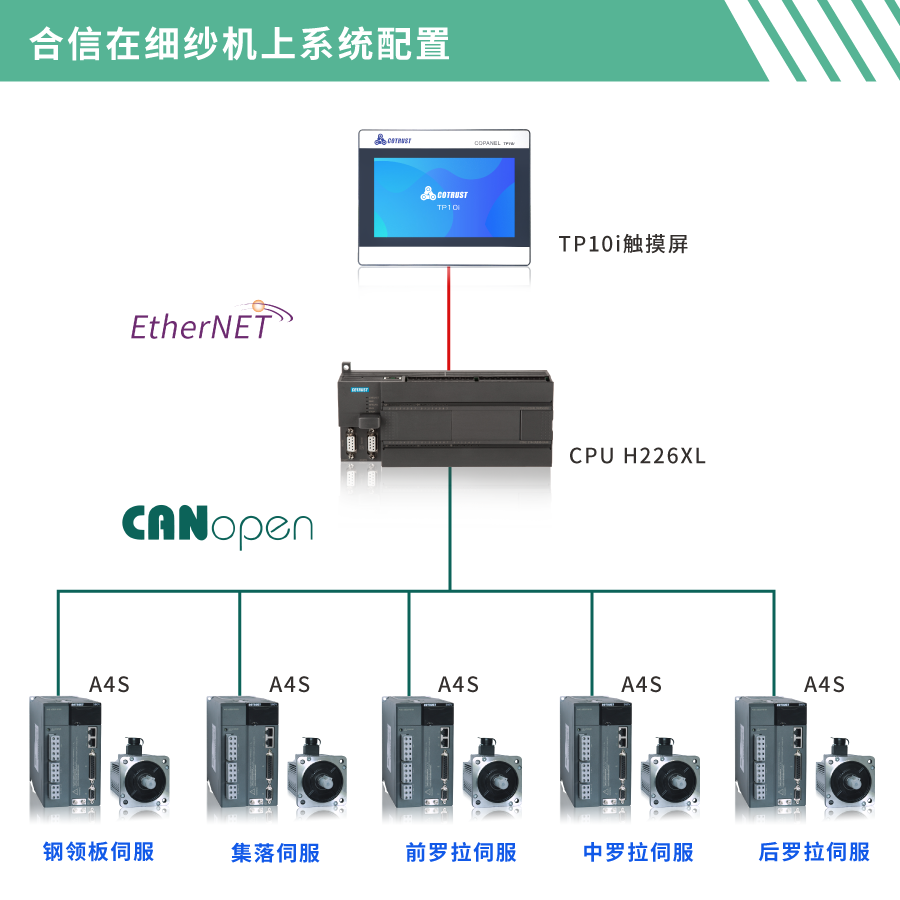

基于合信自動化産品實現細紗機的有效控制，整個系統采用合信CTH200系列PLC-H226XL控制；配置TP10i人機界面進行系統操作和監控；采用5套合信旗艦版A4S伺服驅動系統，分别控制前、中、後羅拉以及鋼領闆、集落。其中：
■ 短車機台采用脈沖控制鋼領闆伺服；
■ 長車機台都是由CANopen通信來控制鋼領闆伺服；
■ 細紗紗管的集落采用伺服來整體落紗上空紗管。

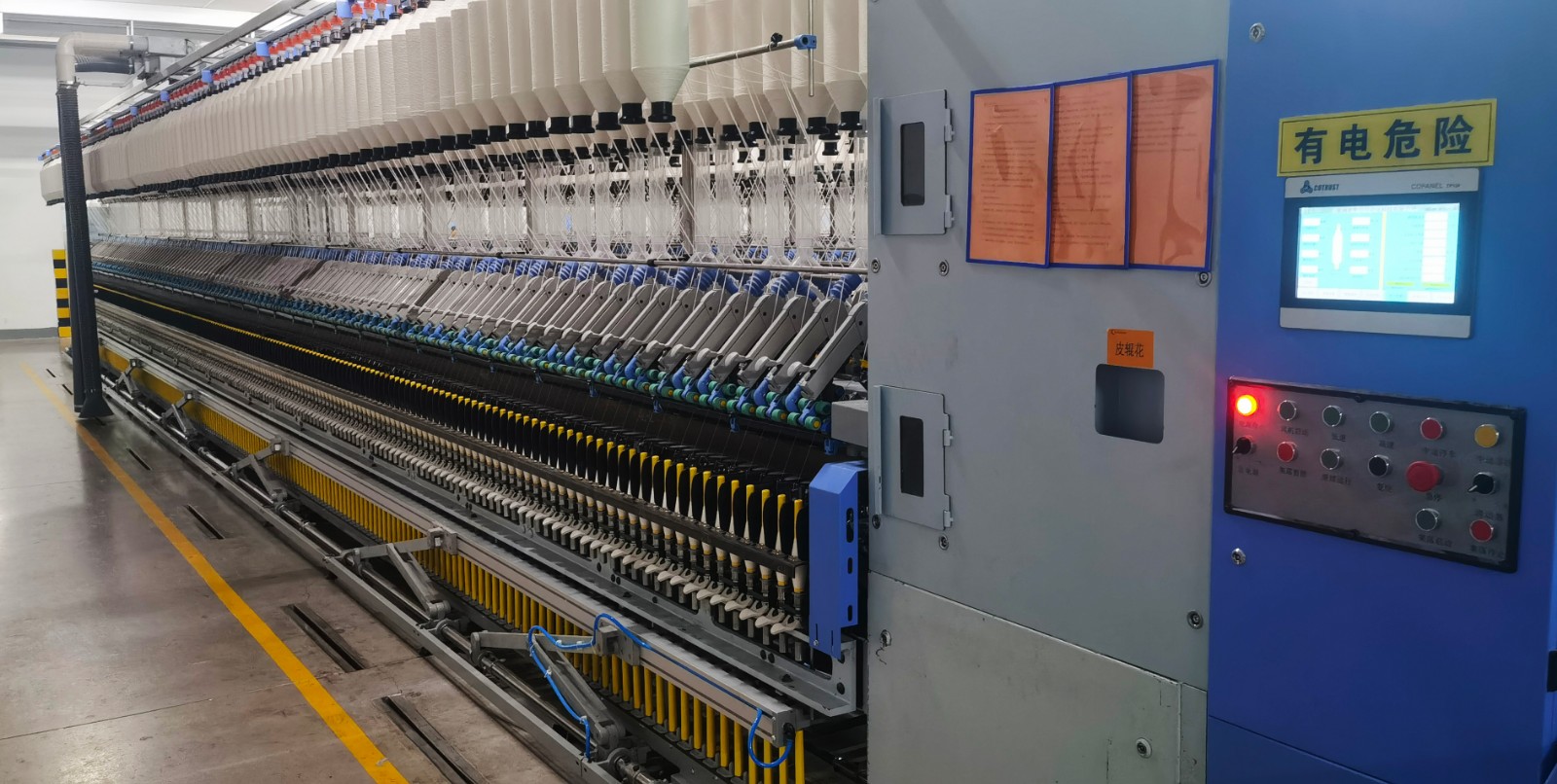

合信控制系統在細紗機上的應用現場
合信在細紗機控制方案優勢
A4S系列是合信公司推出的寬範圍的旗艦版伺服驅動器，功率範圍0.1KW-7.5KW; 支持高速脈沖輸入；支持Modbus、CANopen通訊協議；可以滿足各種實時應用要求。
合信CTH200系列明星控制器，存儲空間大，處理速度快，運控能力強，通訊豐富，支持以太網通訊支持遠程，适應性強，性價比極高。
人機幾面采用合信TP-i系列觸摸屏，完成參數設定、顯示，實現控制柔性化。
TP10i與PLC之間采用以太網通訊，可便捷接入合信MiCo雲平台，實現遠程控制。
用PLC控制整個紡紗過程，具有程序自動滿紗集落，鋼領闆自動升降，中途停車後自動跟蹤開車，自動落紗，自動留頭。操作簡單，接線少，成紗質量好，且維修方便，利于管理。
系統可實現設定紡紗的工藝參數，依據工藝要求自動協調控制，實現定長落紗和錠子速度曲線控制；
細紗機控制系統性能穩定性直接影響到生産成本，采用合信控制系統完善可靠的一體化解決方案可以實現整機節能穩定、運行效率高。
