合信分揀系統一
自動輸送擺輪分揀中心

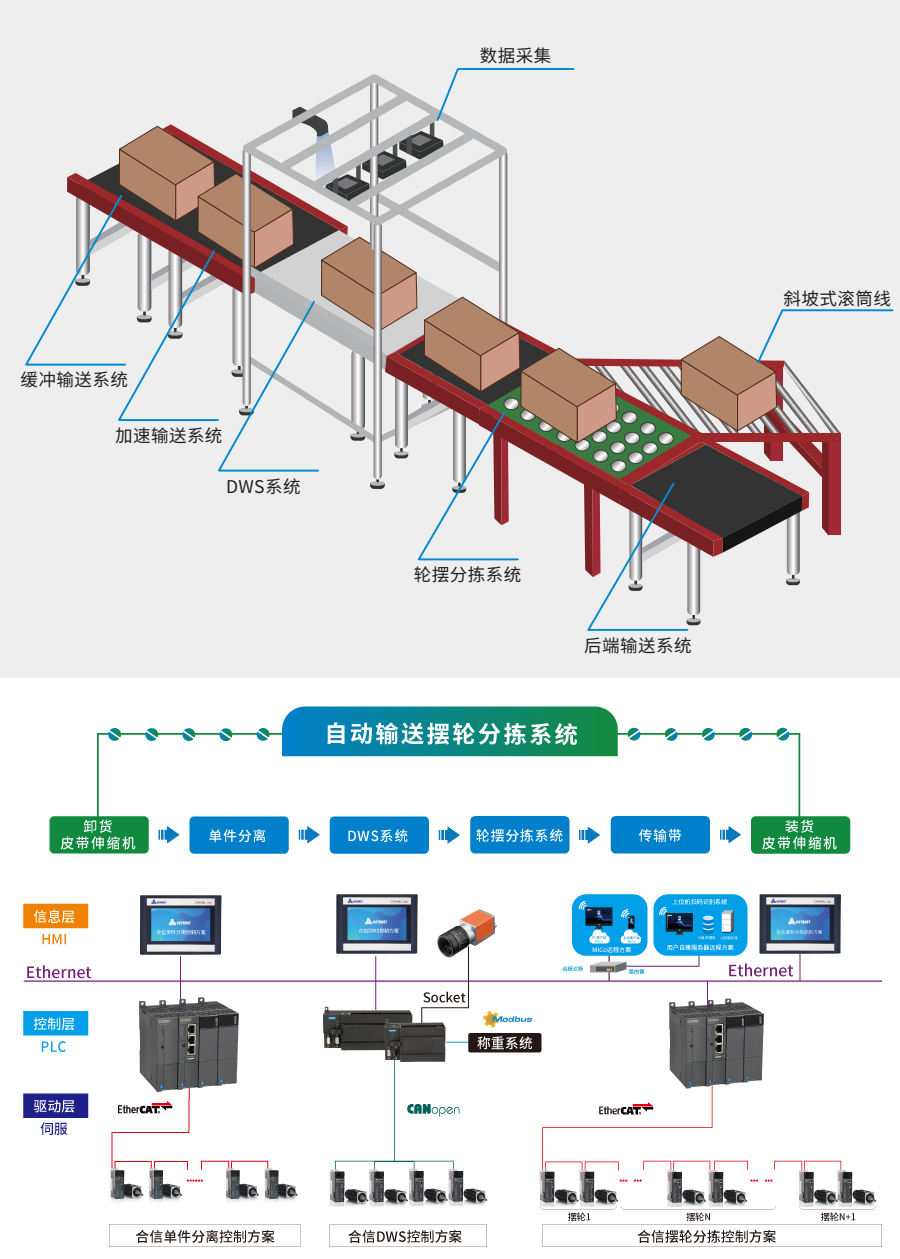

合信自動輸送擺輪分揀中心由單件分離系統、DWS系統、擺輪分揀系統組成。可以爲大型物流中心提供快遞高效的分揀。

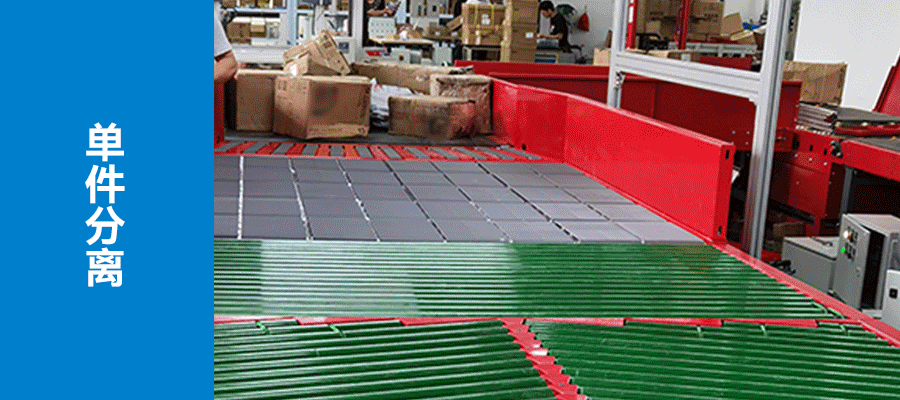

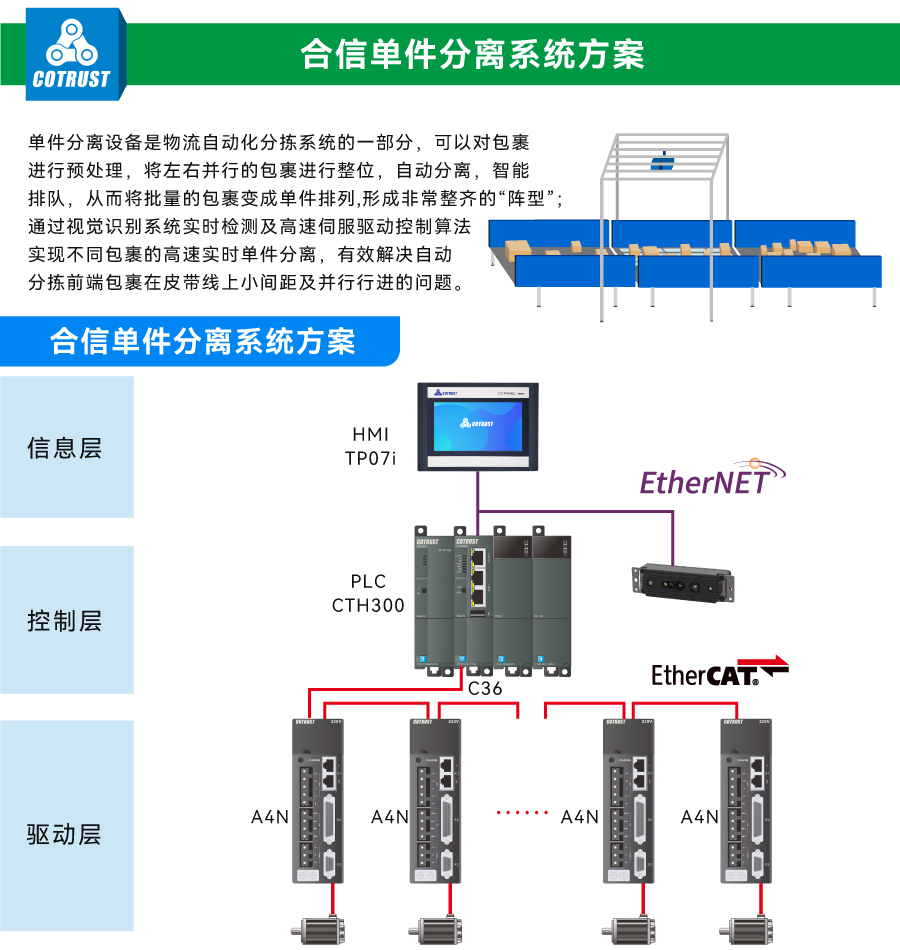

單件分離系統
對包裹進行整位、分離、智能排隊，從而将批量的包裹變成單件排列，形成非常整齊的“陣型”。

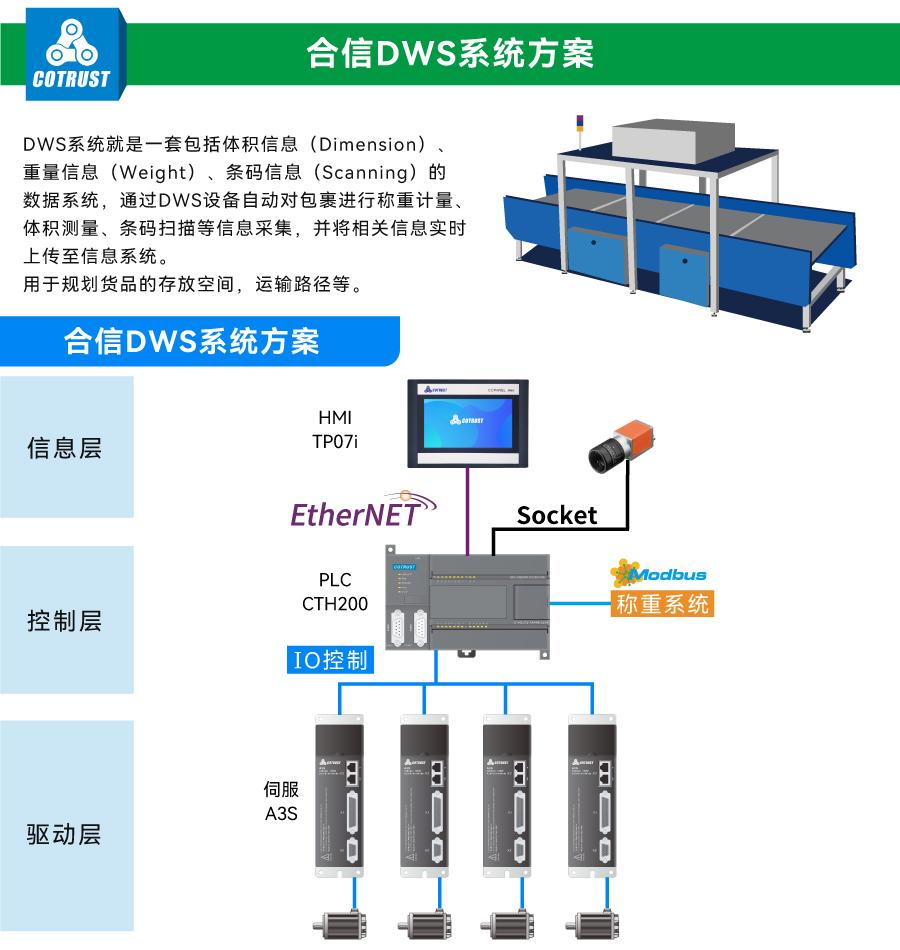

DWS系統
自動對包裹進行稱重計量、體積測量、條碼掃描等信息采集。

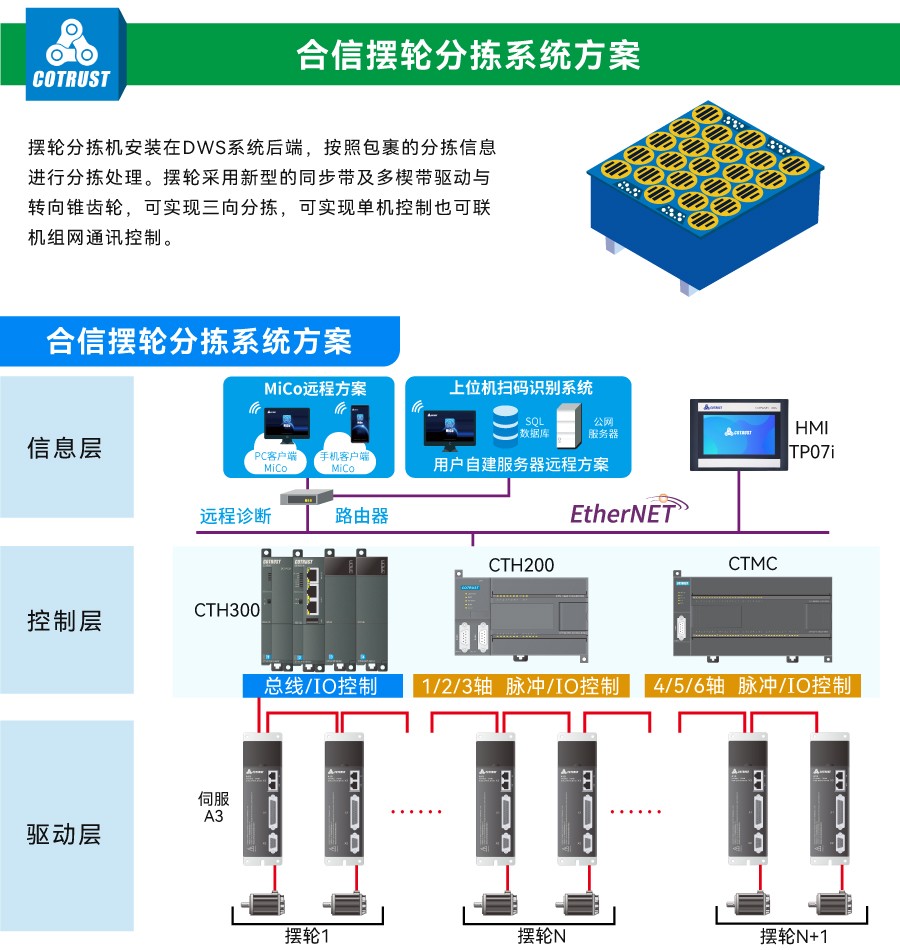

擺輪分揀系統
采用新型的同步帶及多楔帶驅動與轉向錐齒輪，可實現三向分揀，可實現單機控制也可聯機組網通訊控制。
★★★★★
物流分揀中心最重要的單件分離系統、DWS視覺檢測系統、擺輪分揀系統均由合信全套自動化産品（PLC+伺服+HMI）進行控制，合信PLC自帶以太網MiCo遠程功能，更方便客戶售後維護及遠程監控。
合信物流行業擺輪分揀方案現場
//
擺輪分揀是合信最早調試的物流現場，具備可帶大負載，大小件均可分揀的特點，被譽爲分揀機中的“萬金油”。如今應用合信控制産品的擺輪已遍布全國各大物流的分揀中心。
✦ +
合信爲物流行業分揀設備提供自動化控制系統。
一個完整的擺輪分揀中心，一般都有哪些步驟，讓我們一瞧究竟！

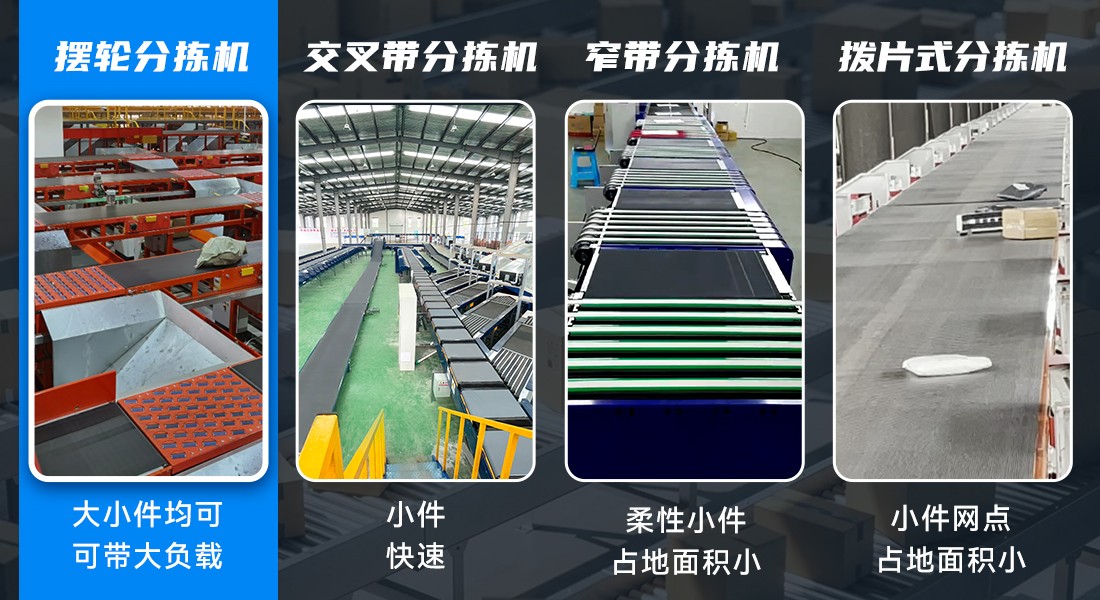

分揀機中的“萬金油”
高性能擺輪分揀機
擺輪分揀機-應用場景
高速擺輪分揀機由伺服驅動分揀，響應迅速，運行平穩噪音低，特别适合各類箱、盒、包裹、服裝等小件機軟包的物品輸送分揀；同時擺輪分揀機可實現高效重載分揀，物品适應性廣，可應用于快遞、電商、醫藥、服裝、圖書等行業領域的自動化物流倉庫中。因此爲譽爲分揀機中的“萬金油”，多規格配置适用于各類倉配、大型物流網點的分揀中心。
擺輪分揀機
工作原理以及系統方案
物流集散網點的包裹到達卸貨之後，經過皮帶伸縮機輸送至單件分離結構，将批量包裹變成單件排列；經過DWS系統将包裹的體積、重量、條碼信心進行采集，數據上傳至信息系統，用于規劃貨品的運輸路徑，存放空間；擺輪分揀機安裝在DWS系統後端，擺輪在包裹運輸至相應位置，接收到系統的分揀處理，實現分揀操作；完成分揀的包裹由傳輸帶運至皮帶伸縮機處，進行裝貨，發往下一個站點。
因此擺輪分揀中心有三個系統組成分别爲：
單件分離系統
DWS系統
擺輪分揀系統
合信擺輪分揀機方案特點
01
整套控制系統更好用，調試快
合信整套控制系統（PLC+伺服+HMI）适應性強，配置靈活，廣泛應用。
02
合信PLC主控
合信PLC性能卓越，支持豐富的通訊協議，可以實現精準實時位置采集。
03
單機擺輪方案
采用合信CTH200系列主機+A3S伺服，擺輪伺服可采用原點信号/力矩回原等多種回原控制方式，且可以兼容第三方系統，控制簡單降低客戶成本。
04
總線擺輪方案
提供EtherCAT和CANopen兩種總線方案，EtherCAT高速高實時性、CANopen中速距離遠性價比高，客戶可根據具體需求選擇最有方案，總線方案均可實現伺服電壓/電流/速度/位置/報警狀态等參數采集，爲智能物流提供數據基礎。

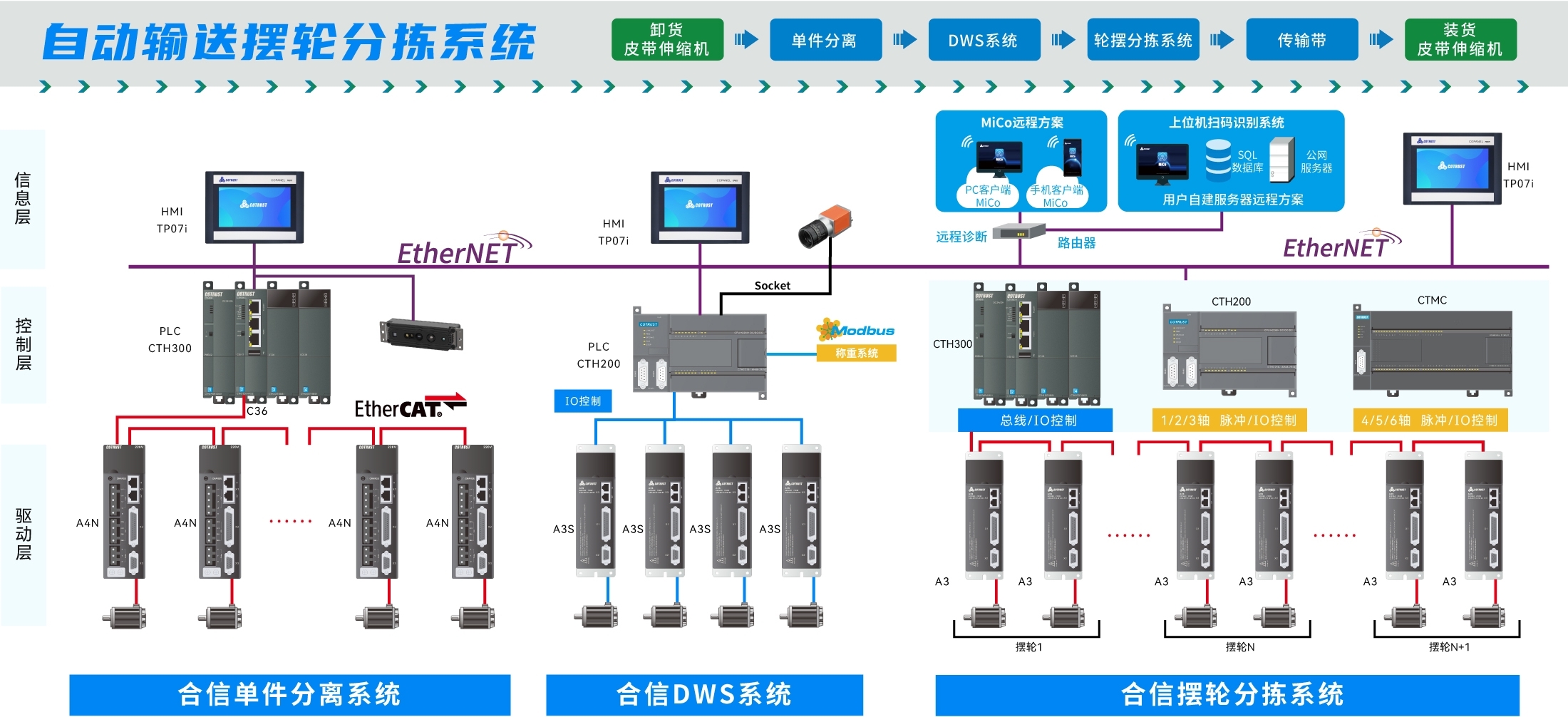

合信自動輸送擺輪分揀系統全方案
更多物流方案，請查看
-
TP07I 以太網觸摸屏（T07I-CH030）
訂貨号：CTS6 T07I-CH030
規 格： 7寸觸摸屏，真彩LCD-TFT，分辨率800x480,256k色，1個RS485口，1個USB口，1個以太網口，支持WIFI擴展
查看詳情 -

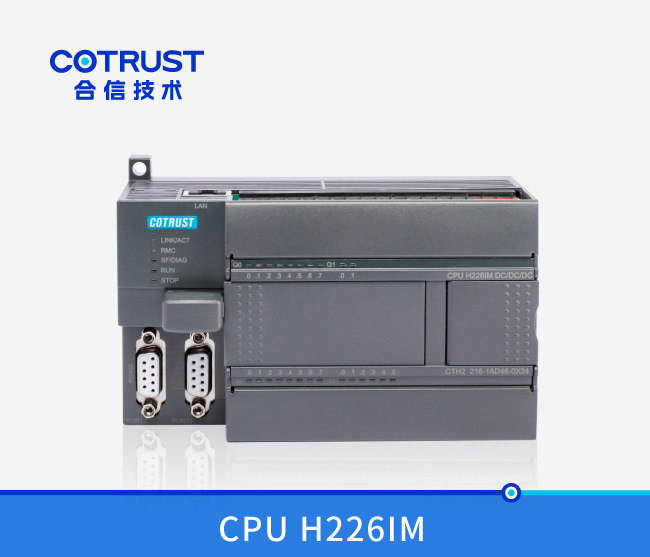

CPU H226IM （CTH2 216-1AD46-0X24）
訂貨号：CTH2 216-1AD46-0X24
規 格：H226IM，晶體管型，128KB+64KB+64KB程序空間/64KB+100KB數據空間，24VDC電源，14DI/10DO晶體管源型輸出，0.5A，2個PPI/自由通信口，1個以太網口，3*100KHz的Pulse/Dir運控輸出或2*20KHz的PTO/PWM輸出，數據永久保存，支持RS485，模拟量和CAN擴展闆，支持西門子S7協議
查看詳情 -

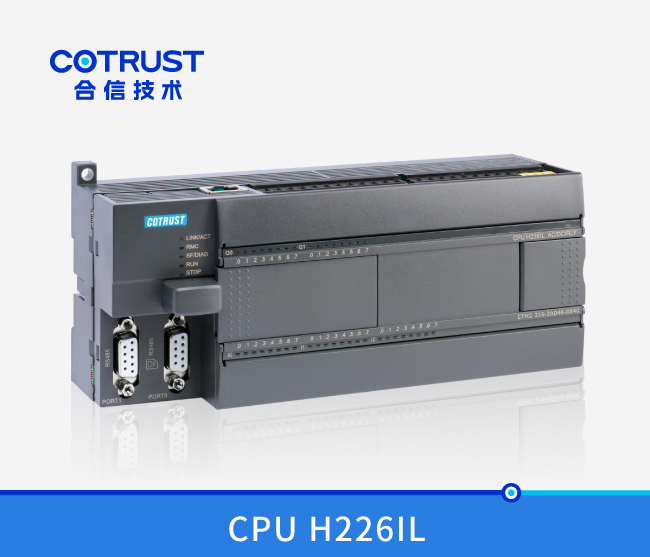

CPU H226IL (CTH2 216-2AD46-0X40)
訂貨号：CTH2 216-2AD46-0X40
規 格：H226IL，晶體管型，128KB+64KB+64KB程序空間/64KB+100KB數據空間，24VDC電源，24DI/16DO晶體管源型輸出，0.5A，2個PPI/自由通信口，1個以太網口，3*100KHz的Pulse/Dir運控輸出，2*20KHz的PTO/PWM輸出，數據永久保存，支持RS485，模拟量和CAN擴展闆，支持西門子S7協議
查看詳情 -
A4N網絡型伺服驅動器
訂貨号：A4N-B1012-M200/A4N-B1015-M200/A4N-B2012-M200/A4N-B2015-M200/A4N-B4012-M200/A4N-B4015-M200/A4N-B7512-M200/......
規 格：A4N網絡型：功率範圍爲0.1-7.5KW；速度環帶寬1.2KHz；支持MODBUS RTU通訊協議和EtherCAT通訊協議；支持兩路探針輔助功能，鎖存位置；可選配支持2500線增量編碼器或17Bit總線式絕對值編碼器；支持振動抑制，剛性等級選擇，慣量識别。
查看詳情 -
A3N網絡型伺服驅動器
訂貨号：CTSD A3N-B1012-M200/A3N-B2012-M200/A3N-B4012-M200/A3N-B7512-M200/A3N-B1022-M200/A3N-B1522-M200...
規 格：A3N網絡型伺服—功率：100W-1500W 支持2500線增量編碼器（選配）、 支持17Bit總線式絕對值編碼器（選配）
查看詳情 -

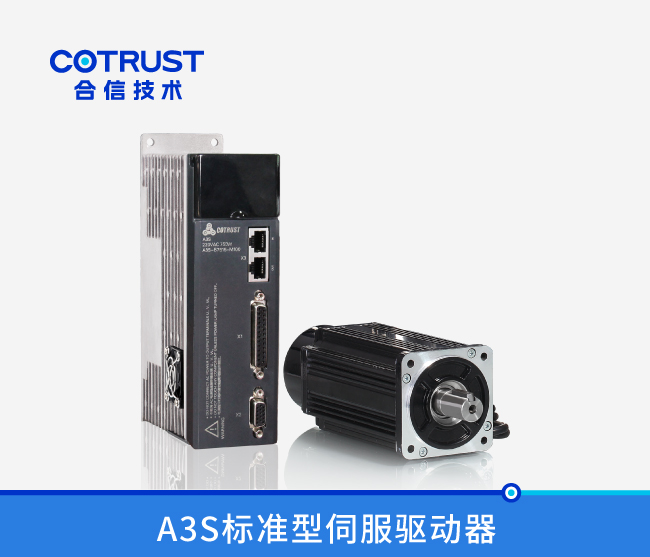

A3S标準型伺服驅動器
訂貨号：CTSD A3S-B1012-M100/A3S-B2012-M100/A3S-B4012-M100/A3S-B7512-M100/A3S-B1022-M100/A3S-B1522-M100...
規 格：A3S标準型——100W-1500W 支持17Bit總線式絕對值編碼器（選配）、 支持2500線增量編碼器（選配）
查看詳情 -

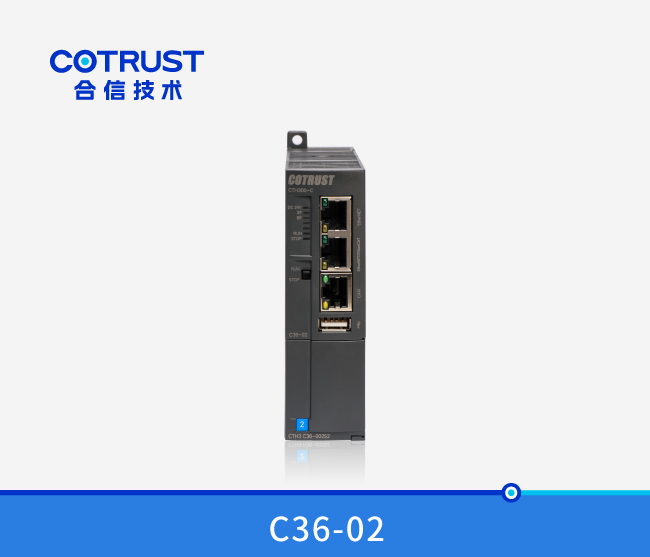

CTH300系列CPU（雙網口雙串口C36-02）
訂貨号：CTH3 C36-002S2
規 格：标準型運動控制，32MB程序數據空間，64KB掉電保持數據，55M擴展總線，24VDC電源，2個RS485通訊口（MODBUS自由口協議），2個EtherNET接口（其中一個口與EtherCAT共用），1個EtherCAT接口，1個CAN口，1個USB口，支持電子凸輪、電子齒輪等SoftMotion指令集功能，支持Codesys編程平台SP11版本。
查看詳情 -
高速追飛剪型CPU M226SM 晶體管輸出：216-1AS35-0X24
訂貨号：CTMC 216-1AS35-0X24
規 格：24點⾼速追⻜剪CPU，72KB+24KB+24K程序空間/64KB數據空間，24VDC電源,14DI/10DO晶體管漏型輸出，⽀持5軸*200KHz運控輸出，⽀持4路*200KHz⾼速計數器，2個PPI和⾃由通訊⼝可切換，1個以太⽹通訊⼝，⽀持CAN、RS485和模拟量擴展闆；⽀持單軸運控（定位，速度和回原）功能，直線/圓弧插補功能；⽀持連續插補功能；⽀持電⼦凸輪和追⻜剪功能；⽀持在⽹⼝在線升級固件；⽀持PLCopen标準指令庫；⽀持Trace追蹤功能；⽀持C語⾔編程。
查看詳情 -
Mico遠程解決方案
訂貨号：
規 格：合信技術Mico遠程解決方案，采用128bit的動态數據加密模式，設備可以通過PLC（CTH200、CTH300）、網關模塊或者TP-I系列智能人機界面便捷地接入MICO網絡中。真正讓每一台設備都在物聯網中，随時随地互聯互通。
