當物流行業搭上自媒體直播帶貨的快車，随着訂單量迅速增加，倉儲分揀面臨巨大的壓力。其中快遞的分區裝箱工作非常費時費力，撥片分揀機就是爲了解決這個問題應運而生。
✦ +
合信爲物流行業分揀設備提供自動化控制系統。

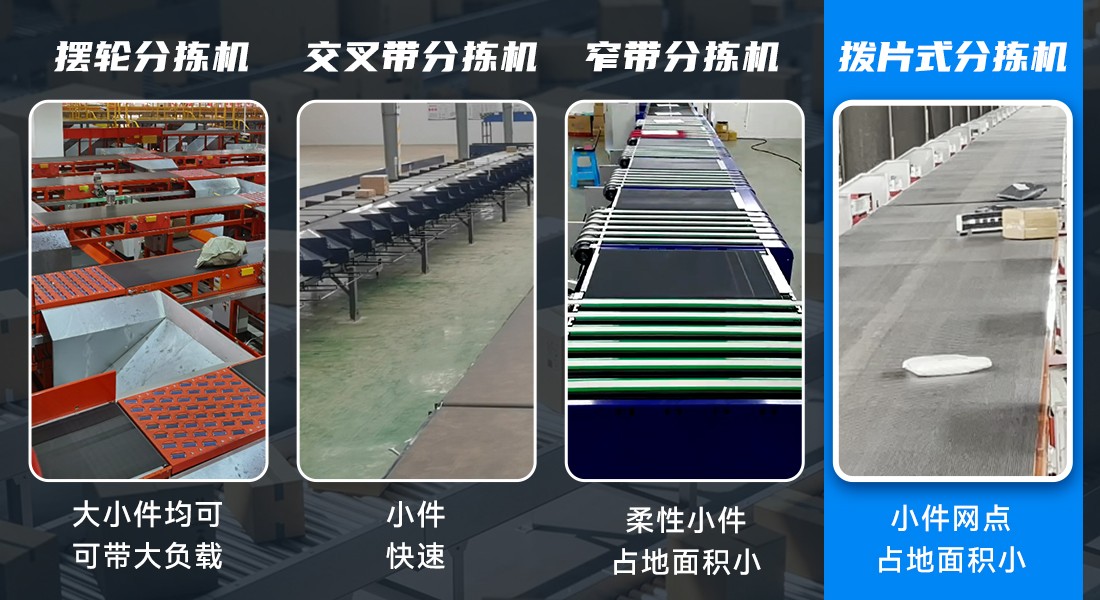

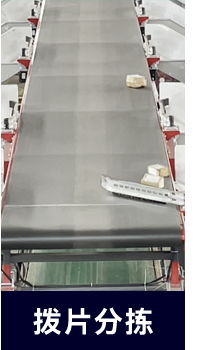

撥片式分揀機-應用現場
應用場景
物流分揀的分區掃碼裝袋是快遞出庫的最後一步，效率低會拖慢整個分揀進度。直線撥片分揀機系統主要應用于快遞、物流、電商、末端網點等小件包裹分揀。

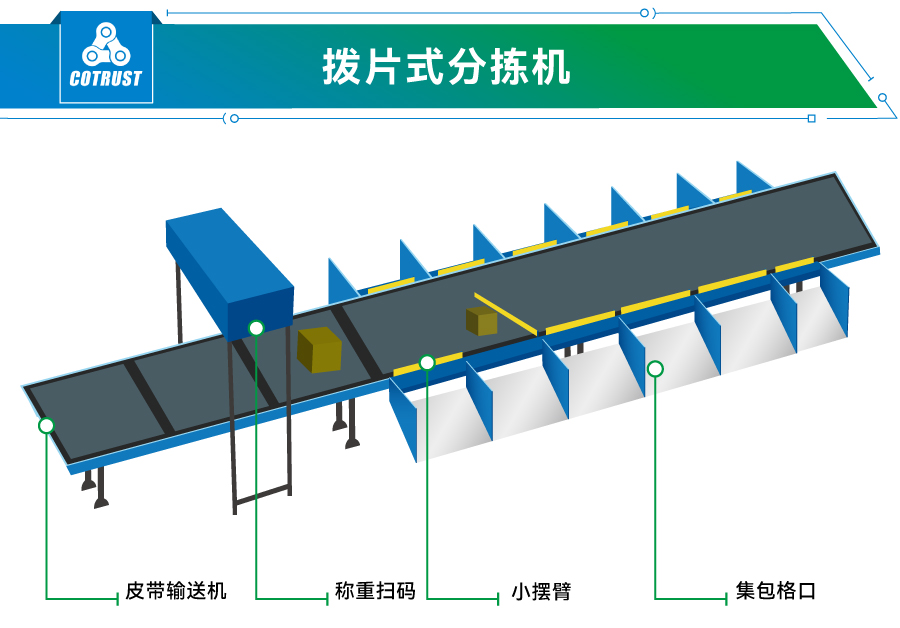

設備組成
主要由掃碼稱重系統、皮帶輸送機、小擺臂、集包格口等組成。當上位機稱重掃碼得到快遞的相關信息，将對應的格口号和快遞代碼下發到PLC控制器，再由傳送帶運送到相應的格口号完成快遞分區的目的。同步傳送帶确保每段皮帶機速度一緻，帶緩沖的撥片機構消除對物品的損壞。
結構簡單
結構簡單，可以直線分布架高在大貨分揀機上，也可以多層堆疊式組合，靈活性高，占地面積小。搭配合信PLC+伺服EtherCAT總線方案，接線方便，安裝拆卸簡單，便于現場施工。
▶ 分揀效率高：直線速度2.0m/s，
▶ 分揀效率 ≥5000件/小時
撥片式分揀機-工作原理
直線撥片式分揀系統是基于高速傳送帶結構輔以智能電控系統控制撥片的智能分揀設備。
當快遞從上遊運送下來時，由上位機稱重掃碼得到快遞的相關信息，匹配分區表以後将對應的格口号和快遞代碼下發到PLC，驅動皮帶電機将快遞送上撥片機，快遞被傳送帶運到入口檢測光電，記錄下當前的編碼器位置值，結合傳送的格口号計算出目标位置，達到目标位置以後相應的格口的撥片打開，到達結束位置是關閉撥片，将快遞撥到編織袋中。
1
對應位置提前計算，多數據的數據緩存準确度與緩存量，确保快遞的輸送準确。
2
每個快遞獨立并行，先到達先處理，确保省時高效。
當物流行業搭上自媒體直播帶貨的快車，随着訂單量迅速增加，倉儲分揀面臨巨大的壓力。其中快遞的分區裝箱工作非常費時費力，撥片分揀機就是爲了解決這個問題應運而生。
✦ +
合信爲物流行業分揀設備提供自動化控制系統。
撥片式分揀機-應用現場
應用場景
物流分揀的分區掃碼裝袋是快遞出庫的最後一步，效率低會拖慢整個分揀進度。直線撥片分揀機系統主要應用于快遞、物流、電商、末端網點等小件包裹分揀。
設備組成
主要由掃碼稱重系統、皮帶輸送機、小擺臂、集包格口等組成。當上位機稱重掃碼得到快遞的相關信息，将對應的格口号和快遞代碼下發到PLC控制器，再由傳送帶運送到相應的格口号完成快遞分區的目的。同步傳送帶确保每段皮帶機速度一緻，帶緩沖的撥片機構消除對物品的損壞。
結構簡單
結構簡單，可以直線分布架高在大貨分揀機上，也可以多層堆疊式組合，靈活性高，占地面積小。搭配合信PLC+伺服EtherCAT總線方案，接線方便，安裝拆卸簡單，便于現場施工。
▶ 分揀效率高：直線速度2.0m/s，
▶ 分揀效率 ≥5000件/小時
撥片式分揀機-工作原理
直線撥片式分揀系統是基于高速傳送帶結構輔以智能電控系統控制撥片的智能分揀設備。
當快遞從上遊運送下來時，由上位機稱重掃碼得到快遞的相關信息，匹配分區表以後将對應的格口号和快遞代碼下發到PLC，驅動皮帶電機将快遞送上撥片機，快遞被傳送帶運到入口檢測光電，記錄下當前的編碼器位置值，結合傳送的格口号計算出目标位置，達到目标位置以後相應的格口的撥片打開，到達結束位置是關閉撥片，将快遞撥到編織袋中。
1
對應位置提前計算，多數據的數據緩存準确度與緩存量，确保快遞的輸送準确。
2
每個快遞獨立并行，先到達先處理，确保省時高效。

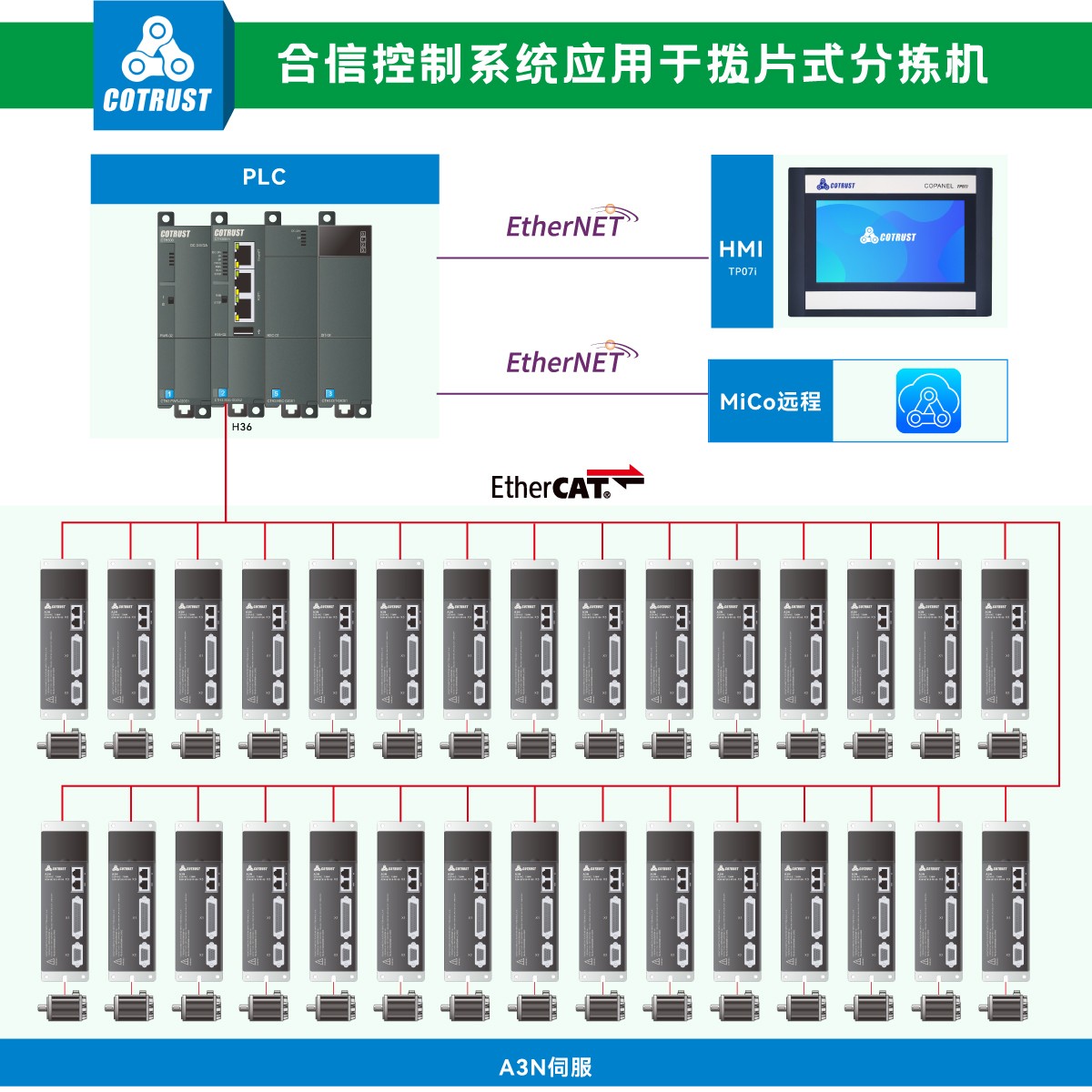

撥片式分揀機-系統方案
合信撥片分揀系統方案特點

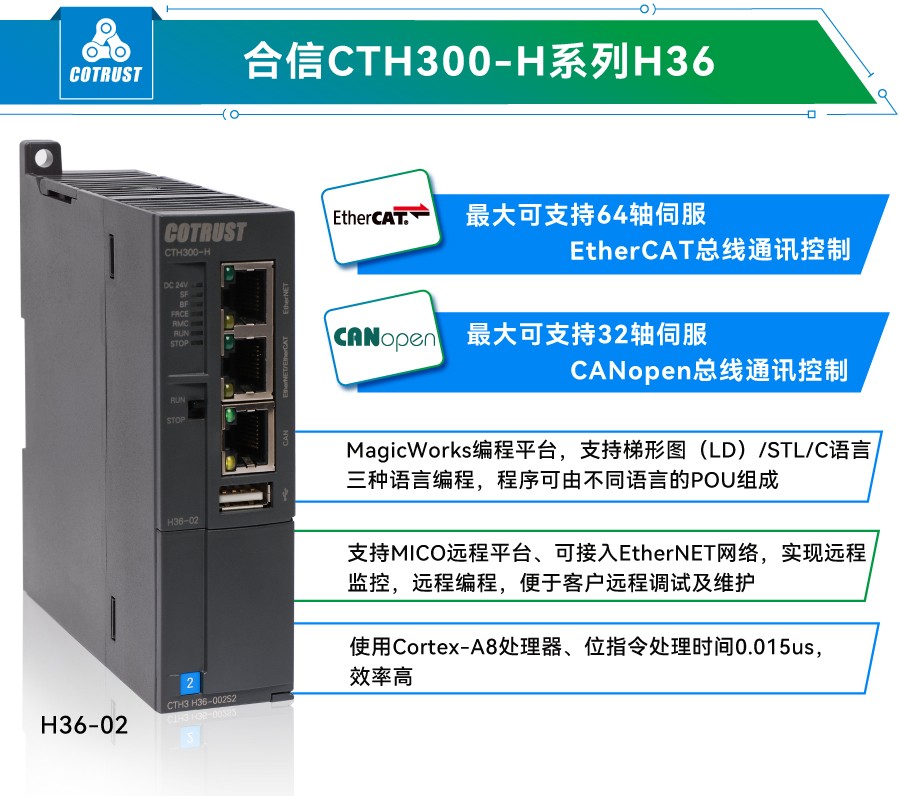

PLC主機H36極具性價比
精準定位
合信采用HSC高速計數模塊通過ModBus_TCP直接與上位機對接快遞數據，精準判斷快遞位置，無縫銜接多格口同步分揀。
系統支持豐富的通訊協議，選配更自由
EtherCAT/CANopen/modbus_TCP/modbus_RTU/Socket/EtherNET/UDP_PPI/OPC_DA/OPC_UA/MQTT/PPI/MPI/S7/Profinet等多種通訊協議都支持；
系統響應快、效率高
系統EtherCAT總線通訊控制響應速度快，使用光電持續查詢多重驗證保證包裹不錯分；通過表格化存儲區保存數據，回傳數據內容不亂碼，上位機方便處理更快捷。
模塊化更易用
系統撥片式分揀系統由模塊化單元組成，結構簡單占地面積小，搭配合信總線方案，接線方便，系統可靈活拆裝變更，便于現場施工。
更多物流方案，請查看
-

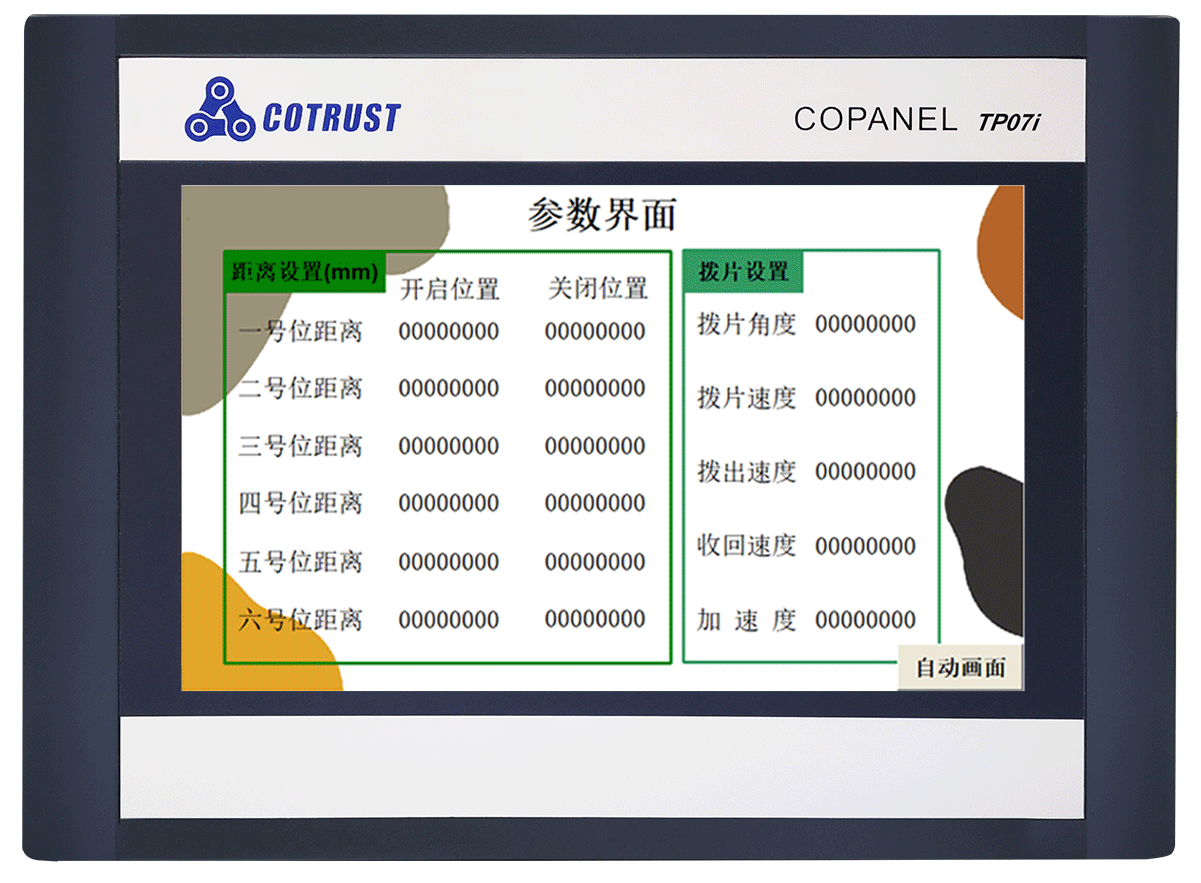

TP07I 以太網觸摸屏（T07I-CH030）
訂貨号：CTS6 T07I-CH030
規 格： 7寸觸摸屏，真彩LCD-TFT，分辨率800x480,256k色，1個RS485口，1個USB口，1個以太網口，支持WIFI擴展
查看詳情 -
A3N網絡型伺服驅動器
訂貨号：CTSD A3N-B1012-M200/A3N-B2012-M200/A3N-B4012-M200/A3N-B7512-M200/A3N-B1022-M200/A3N-B1522-M200...
規 格：A3N網絡型伺服—功率：100W-1500W 支持2500線增量編碼器（選配）、 支持17Bit總線式絕對值編碼器（選配）
查看詳情 -
CTH300系列CPU（雙網口雙串口H36-02）
訂貨号：CTH3 H36-002S2
規 格：256KB+2*64KB 程序空間，1MB 數據空間，32KB 掉電保持數據空間，2 個PPI/自由通信口，2個EtherNET通信口（其中一個口與EtherCAT共用），1 個USB接口，1 個CAN 接口，1 個EtherCAT 通信口，支持單軸運動控制，插補、電子齒輪及電子凸輪功能，最大機架數4個（含本地機架）
查看詳情
