合信案例丨“美”“彈”制造機！氨綸整經機
2019.07.10
七月的夏天，早上穿着搖曳的蕾絲裙；美美的到公司。
下午公司團建，換上了快幹網眼T-shirt；舒适又涼爽。
周四晚上合信遊泳隊例行活動，換上泳衣泳池見！
小合的一天，氨綸三樣承包我的美！
追根溯源，都要歸功于“美”“彈”的制造機——氨綸整經機

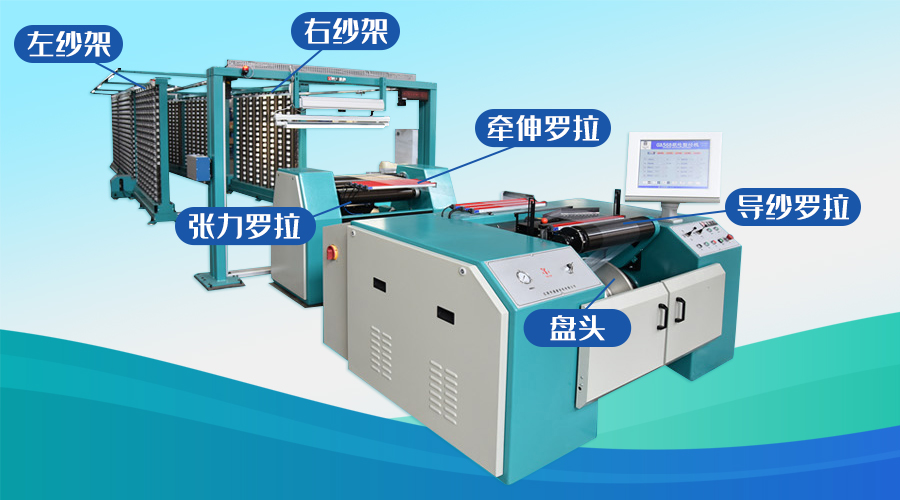

氨綸整經機适用于氨綸紗線的整經，整經的盤頭以供高速經編機和花邊機織造泳裝平布、網眼布及花邊布等彈力織物之用。

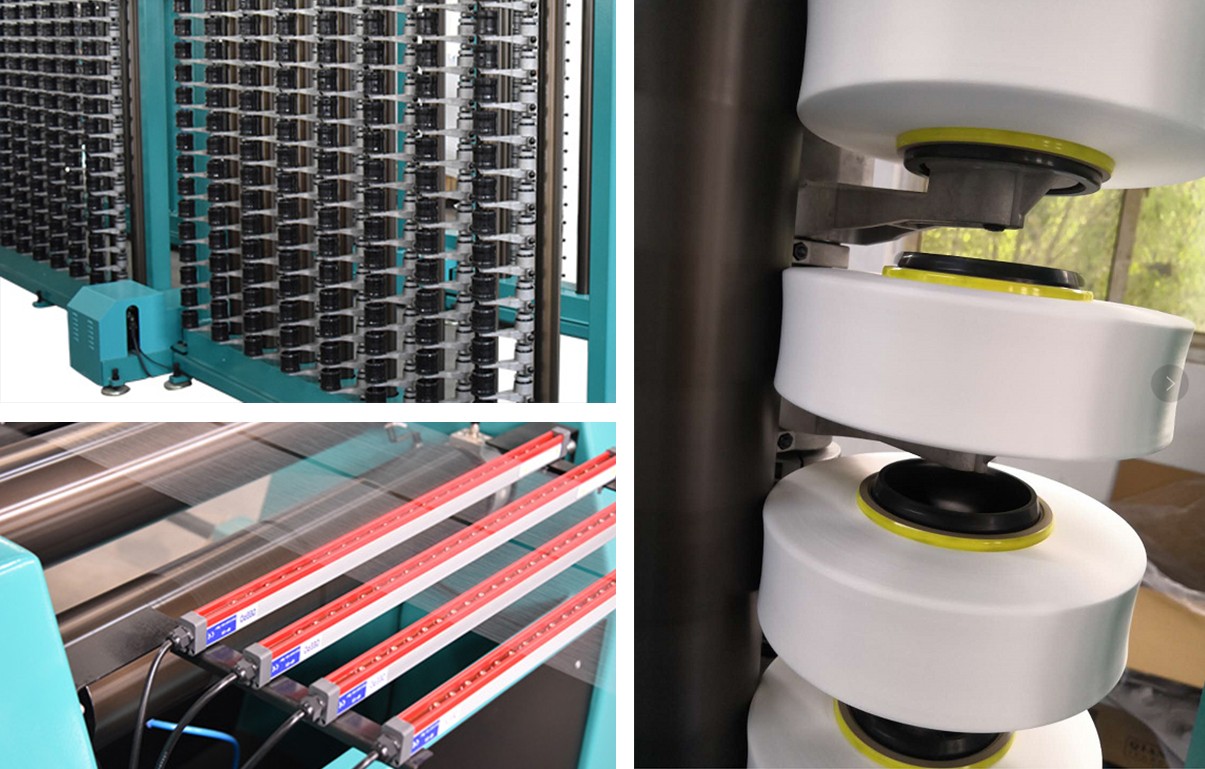

将氨綸筒子紗按所需要的頭份、長度、張力和牽伸率等經編整經工藝要求，經過積極送經、預牽伸後，排列均勻地卷繞在分段經軸上。

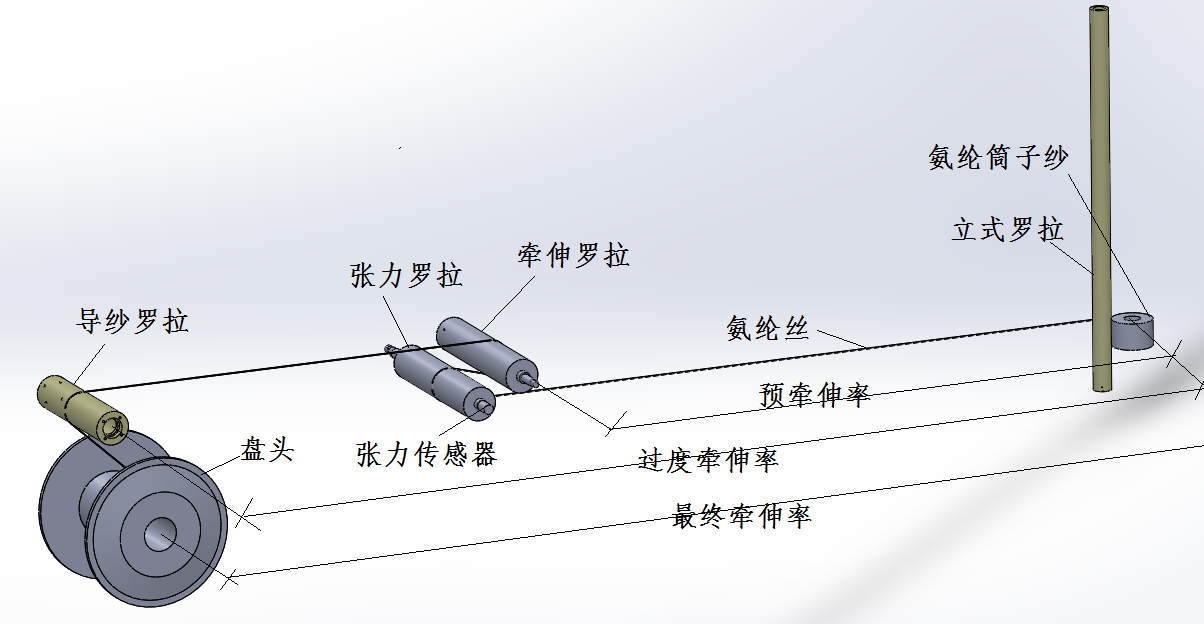

牽伸率=（（拉伸紗線長度一自由紗線長度）/自由紗線長度）X100%
這樣理解：100米的紗線被拉長到140米，牽伸率爲40%
牽伸率的設置：
在參數設定畫面中，根據工藝要求直接輸入預牽伸率（紗筒與牽伸輥）和最終牽伸率（紗筒與盤頭）即可，過渡牽伸率（紗筒與導紗輥）由系統根據設定自動計算生成。
1，速度同步：要求盤頭、導紗、牽伸、紗架的線速度按比例同步；
2，張力控制：通過張力PID，保持張力輥上的張力恒定；
3，參數一緻：一組盤頭(通常爲6或8個)的所有參數（張力、長度、速度等）一緻；
合信針對氨綸整經機的要求，控制系統采用5隻伺服同步比例精确驅動，保證了最終牽伸、中間牽伸羅拉，預牽伸羅拉，紗架之間牽伸比例的精确度和各部件傳動的同步；采用CTH300-H系列PLC，TP-i系列HMI，EtherCAT控制技術，提高控制精度，增加了系統的安全可靠性！
秒殺傳統脈沖控制方案！
▲ 方案配置圖 ▲
1 | EtherCAT通訊：速度快！穩定性高！接線方便！ |
2 | 控制算法先進，準确； |
3 | 采用CTH300系列PLC，全隔離系統，抗幹擾能力強！ |
采用合信整套控制系統，在氨綸整經機運行過程中，張力穩定，同組盤頭的最終長度、最終直徑一緻！
