卷王推卷紙入袋，中包機一探究竟
2024.08.07
✦
•
✦
吃完飯，抽一張紙巾；洗完臉，抽一張紙巾；洗完碗，扯幾卷紙巾；如廁後，扯幾卷紙巾......紙巾作爲每個人每天生活中必不可少的生活用品，種類繁多。自動化在紙巾行業這一細分領域自然沒有缺席，今天小合分享紙巾中最常用的卷紙與抽紙的包裝環節末端【中包機】控制系統。

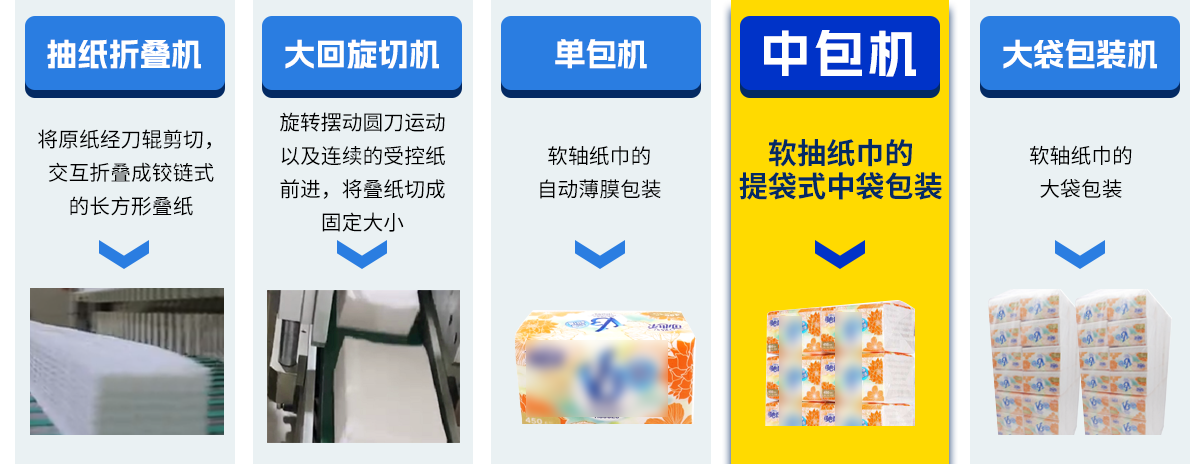

抽紙包裝設備

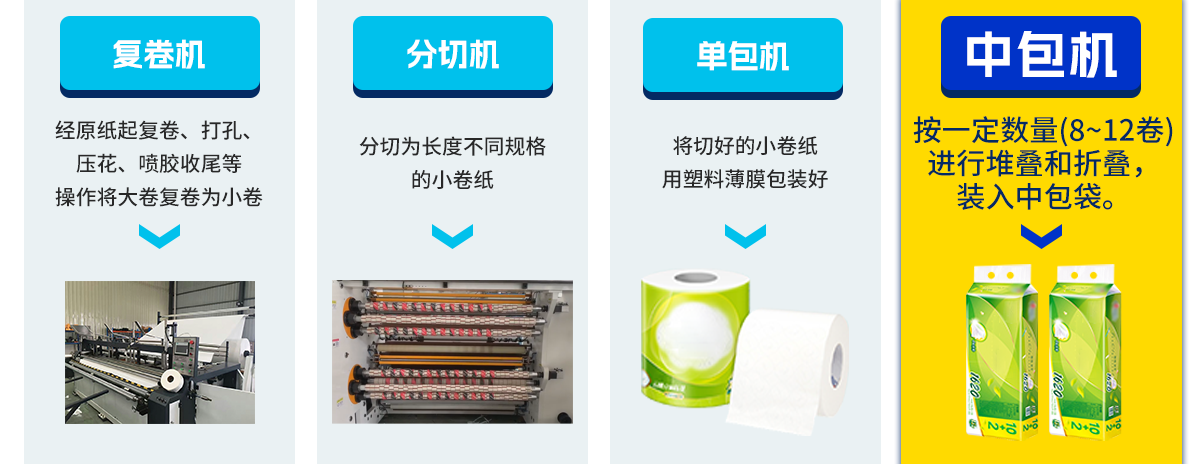

卷紙包裝設備
不論卷紙還是抽紙，紙巾中包機作爲一種集推料、撐袋、裝袋、封切于一體的自動化包裝設備，具有高速自動化、快速高效的包裝功能，能夠适應不同規格和類型的紙巾包裝需求。

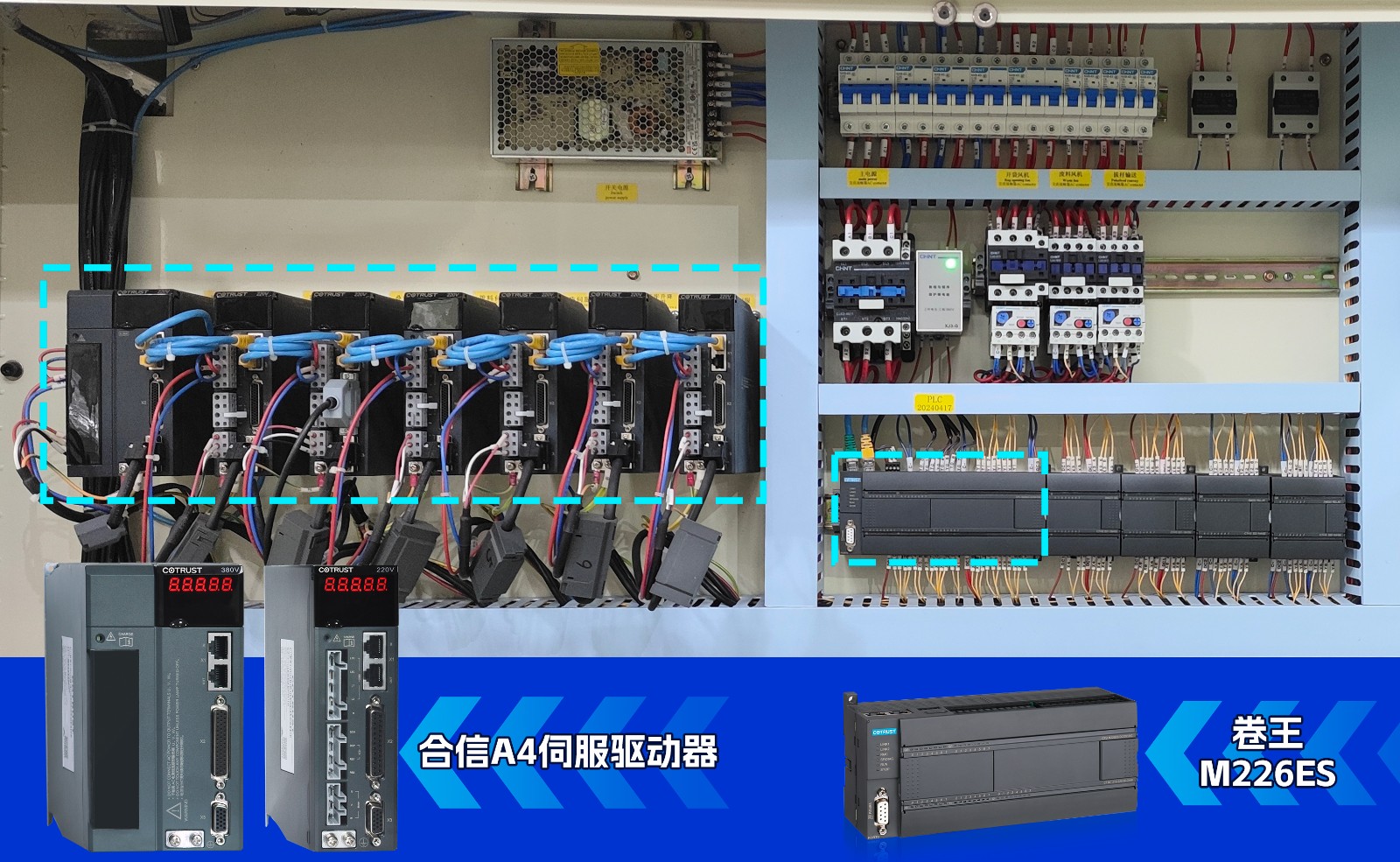

卷紙中包機方案應用現場
合信針對卷紙中包機，由卷王M226ES主控開發的EtherCAT總線型控制方案，廣泛應用于卷筒衛生紙、卷筒擦拭布等的包裝環節。

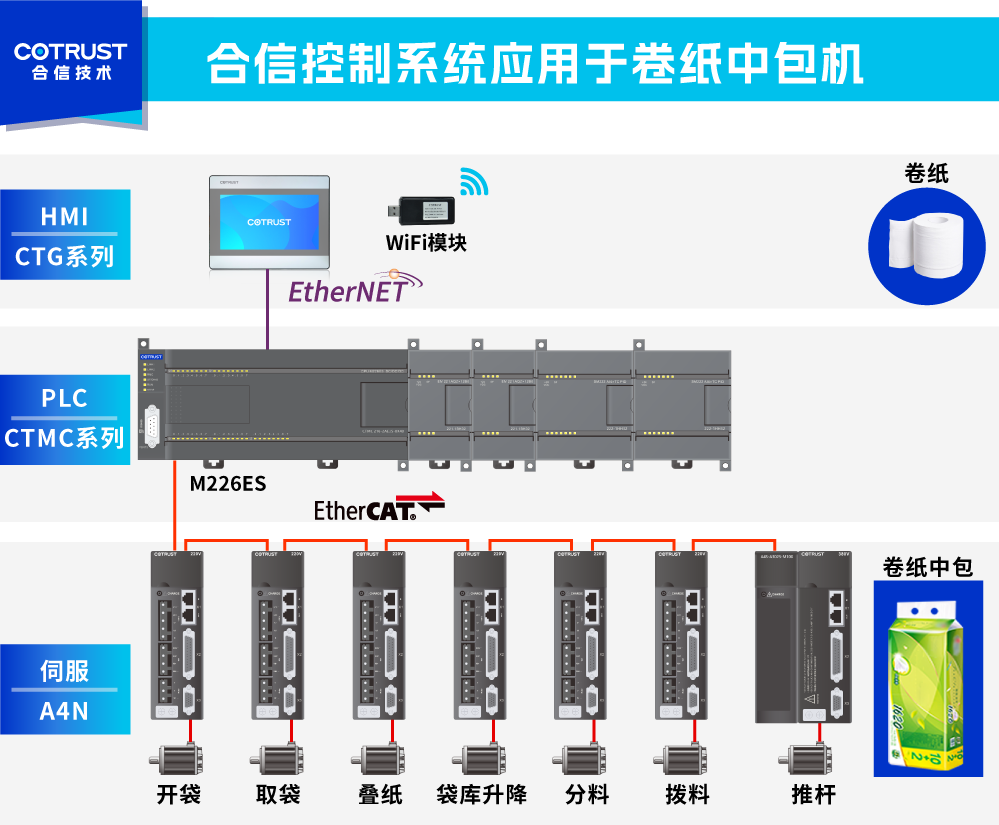

合信控制方案應用于卷紙中包機

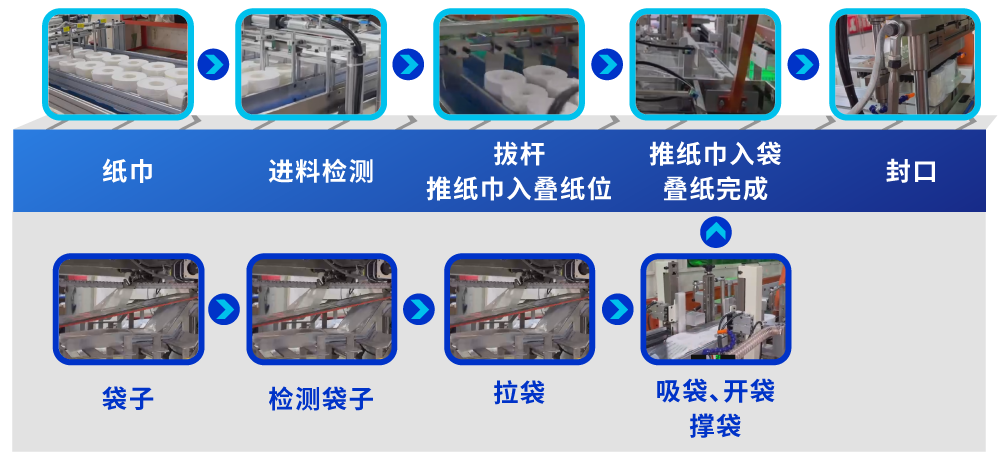

卷筒紙中包機可以實現套袋→自動推紙→自動裝袋→自動封口的全自動化完成。
卷紙中包機-合信控制方案配置
合信針對卷紙中包機控制要求，提供PLC+伺服+HMI整套控制系統。
卷紙中包機設備方案采用合信CTMC系列總線型運動控制器M226ES進行主控，通過EtherCAT總線控制7套A4N伺服驅動系統，實現①單伺服雙推，②紙巾堆疊、③按設定數量撥料、④取包裝袋、⑤送袋至包裝位、⑥開袋、⑦将設定數量的紙巾推至包裝袋中送至封口位進行封口，完成中包。同時配置合信CTG系列人機界面，功能豐富操作友好；HMI接入WIFI模塊可連接熱點，遠程設備更便捷。

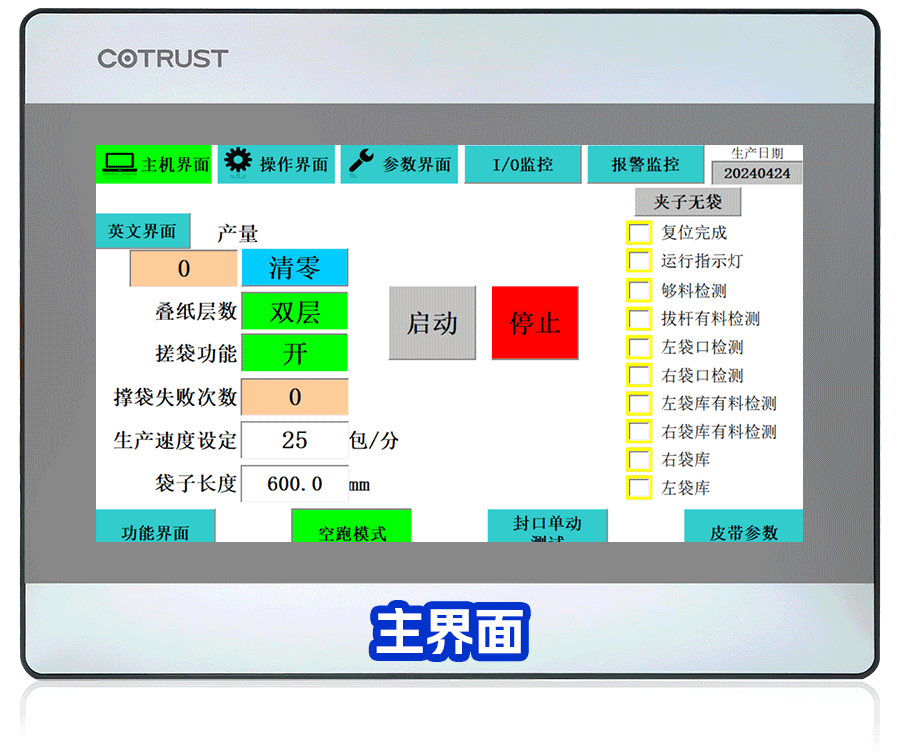

合信控制系統搭配CTG系列人機界面，可以實現調整上推頭的位置，精度控制定位；根據袋長改變皮帶位移距離以及補償寬度；以及其他參數設置、顯示主頁面工作狀态等。觸摸屏通過WiFi模塊可以直接連接熱點，實現MiCo遠程，方便快捷。
卷紙中包機方案優勢
1
主控M226ES支持16路EtherCAT軸，滿足客戶總線控制多軸需求，極具性價比
2
單伺服雙推，全伺服控制取袋、開袋，極大提高包裝效率
3
上下可以堆疊多層紙巾，适應多種規格
4
上推頭采用電子凸輪控制，多段速平滑切換，快速柔和保證封袋效果
5
力矩限制防堵料，袋庫缺袋自動暫停，方便安全
6
手動與自動兩種操作方式，同時HMI配置WiFi模塊，可連熱點遠程設備，自由便捷。
看過卷紙中包機，如還需要了解更多抽紙中包機控制系統，點擊下圖
