合信“控”丨卷王M226ES行業應用盤點
2023.12.14
今年6月29日，卷王M226ES正式發布
“一石驚起千層浪”
今天盤點揭開經過半年市場檢驗的
M226ES正在服務的十大機型~
No.1

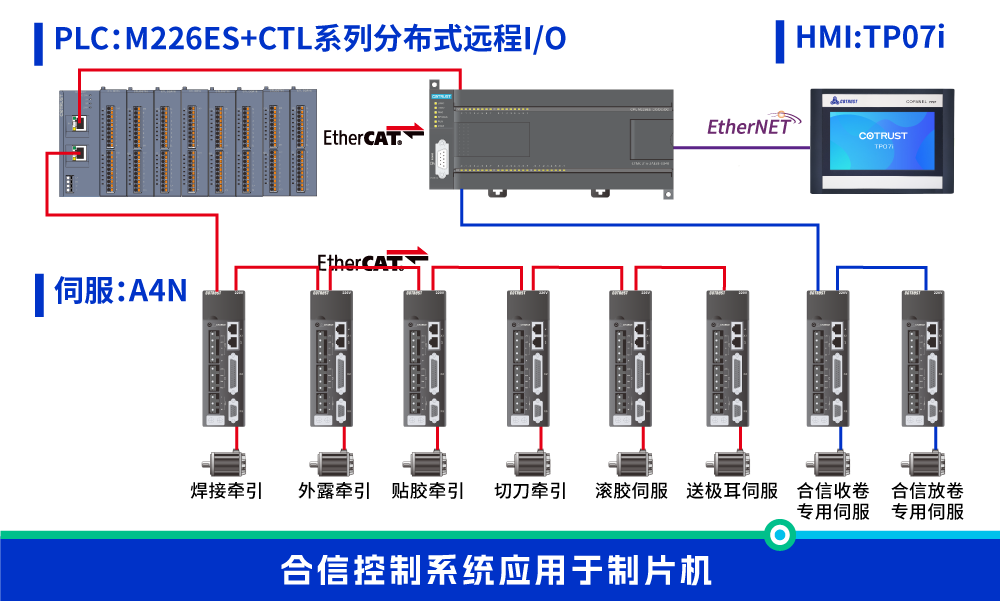

自動锂電池高速制片機控制系統采用合信CTMC系列M226ES主控，支持EtherCAT總線控制，組網搭配6台高性能伺服A4N和2台專用收放卷伺服。M226ES支持PLCopen軸功能指令，控制精度高，速率快，響應實時。擴展能力強，處理器掃描速度快；操作便捷，效率高。
No.2

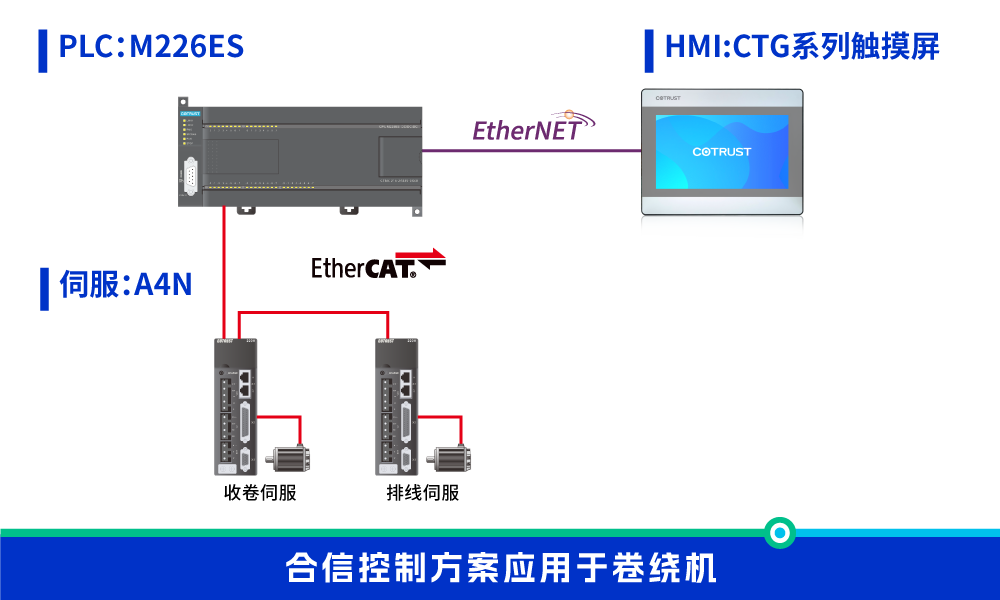

自動卷繞機在包裝行業的扁帶卷繞有着大量應用。控制系統采用合信M226ES主控，觸摸屏操作，伺服電機排線卷繞。收卷恒張力控制，收卷直徑自動檢測。卷繞表面平整，盤面整齊，穩定性好。
No.3

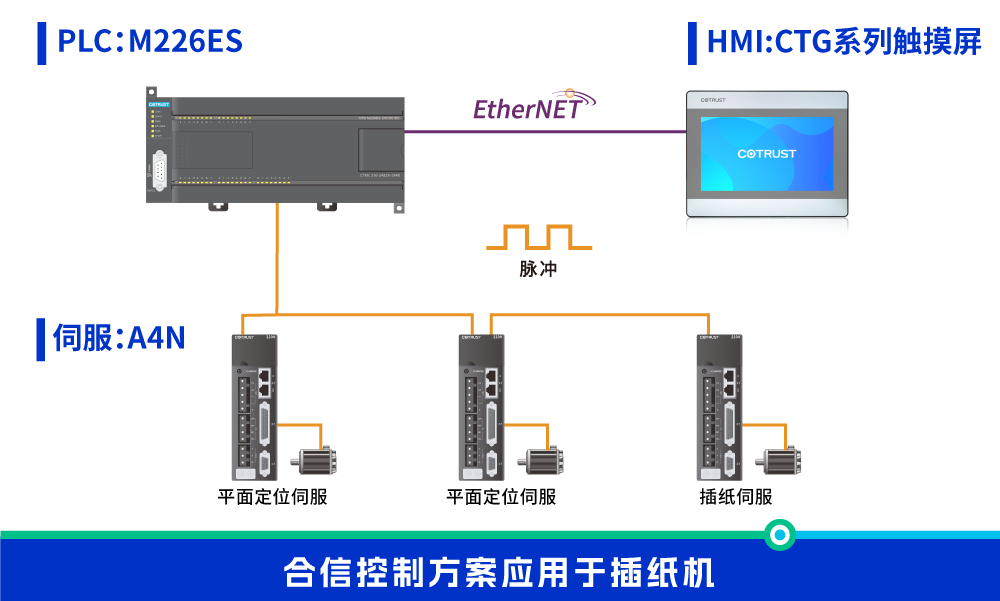

自動插紙設備是煙花加工行業常用機型，控制系統采用合信CTMC M226ES 搭配A4N伺服來配合。利用兩軸直線插補對煙花卷筒定位，利用第三個伺服将紙片進行插入至煙花筒內，實現定位插紙。
No.4

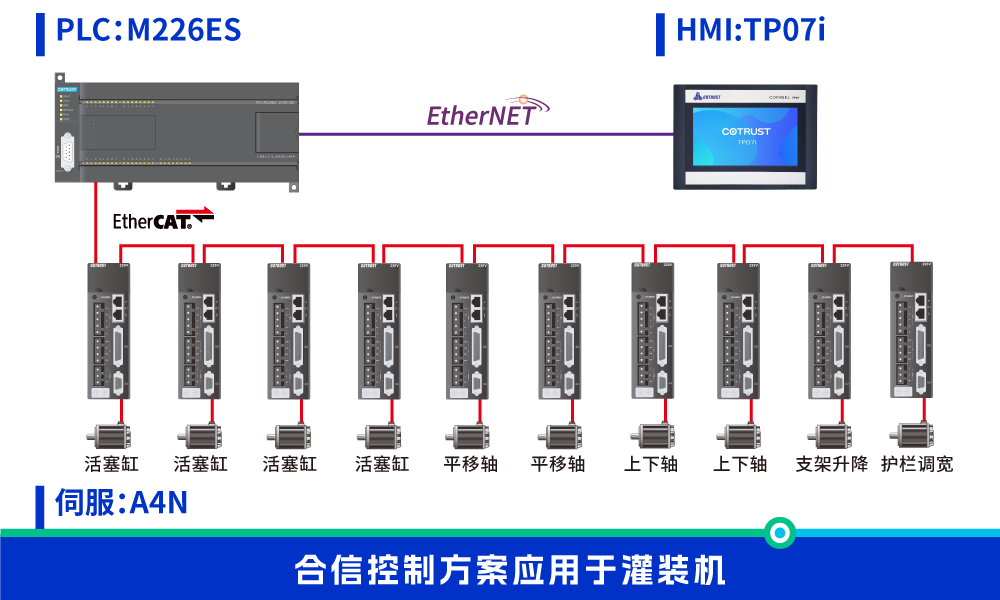

合信在灌裝行業深耕多年，應用EtherCAT總線方案的：2頭跟随（活塞、泵）、4頭/6頭/12頭一體跟随、單頭/雙頭跟随送蓋旋蓋；應用脈沖方案的8頭泵灌裝、牙膏灌裝封尾機、多軸卡盤一體機等都通過CTMC系列M226ES幫助客戶實現了有效的降本增效。
No.5

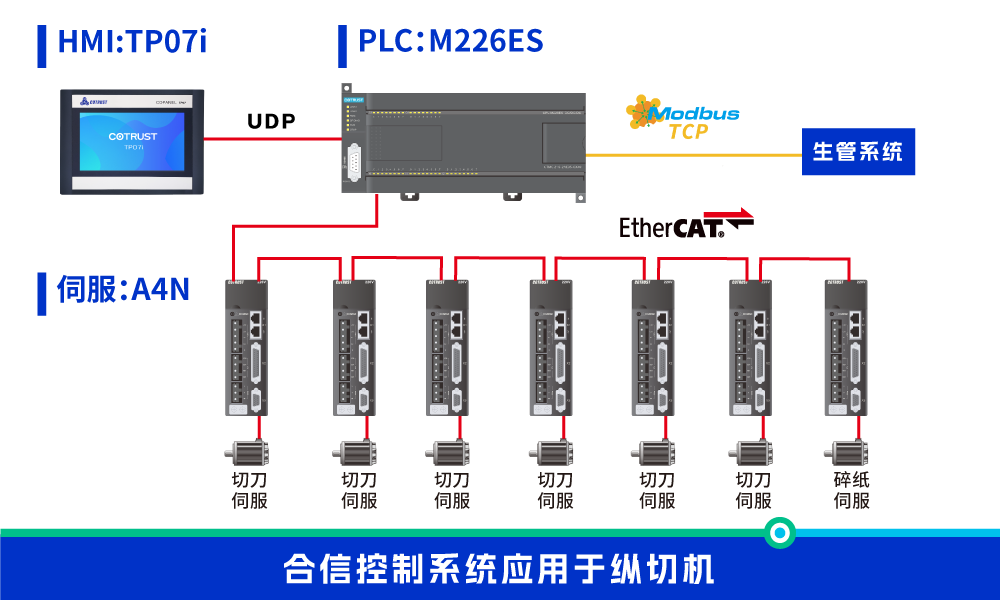

瓦楞紙縱切采用合信M226ES主控，支持C語言，內置縱切算法庫，給定訂單号自動排刀，PLC支持SIN曲線，快速排刀同時更加柔和，提高設備使用壽命。同時自帶的豐富的以太網協議對接生管系統，過程自動排單，大大提高生産效率。
No.6

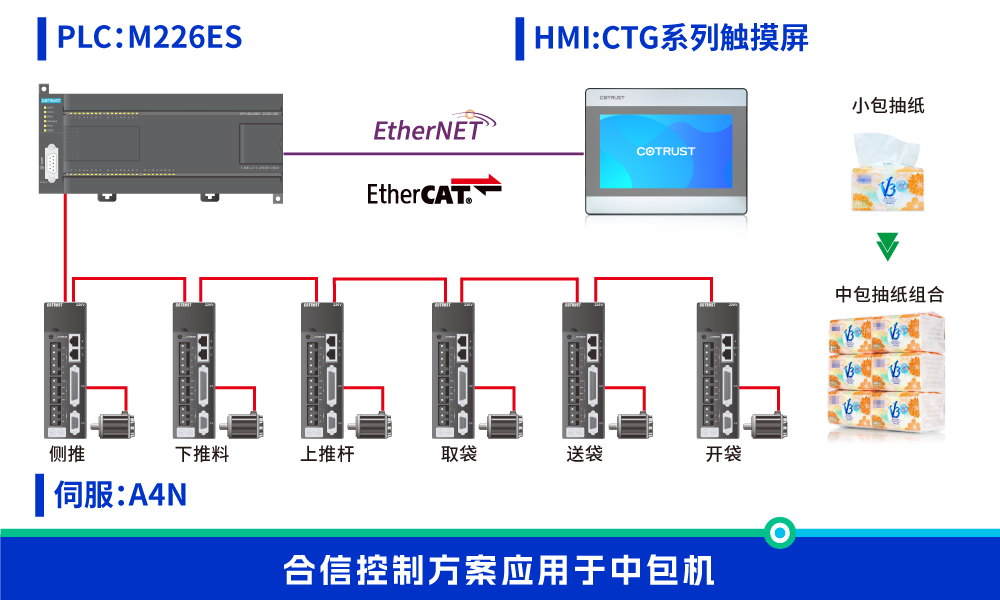

中包機典型配置采用合信CTMC系列M226ES進行主控，通過EtherCAT總線控制6套A4N伺服驅動系統，實現：①抽紙的單次側推包、②整提紙巾下推至等待位、③取包裝袋、④送袋至包裝位、⑤撐袋、⑥将整提紙巾推入包裝中，實現中包裝袋。采用EtherCAT總線通訊，搭配支持PLCopen标準運動控制庫的控制器，具備高穩定性/高柔性特點，能有效提升包裝質量。
No.7

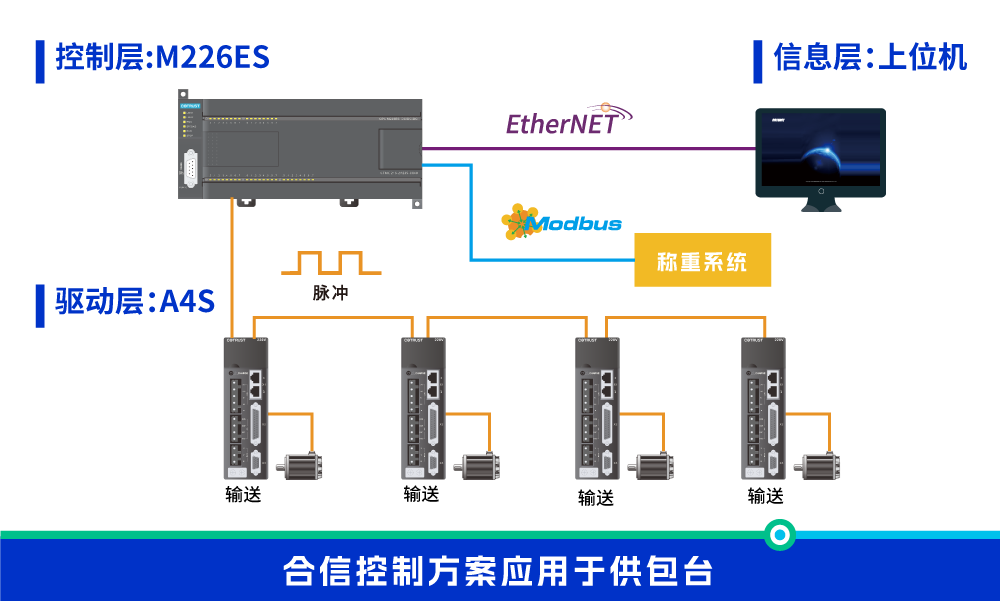

供包台系統采用CTMC主機+A4N高性能伺服，EtherCAT總線控制，PLC到伺服全網連接，通訊效率高，采用高精度A4伺服實現定位控制，包裝上包的高效和精準，且便于安裝和接線。供包台控制系統在高速環線速度下，可實現精準上包，滿足大量數據處理及高質量通訊需求。
No.8

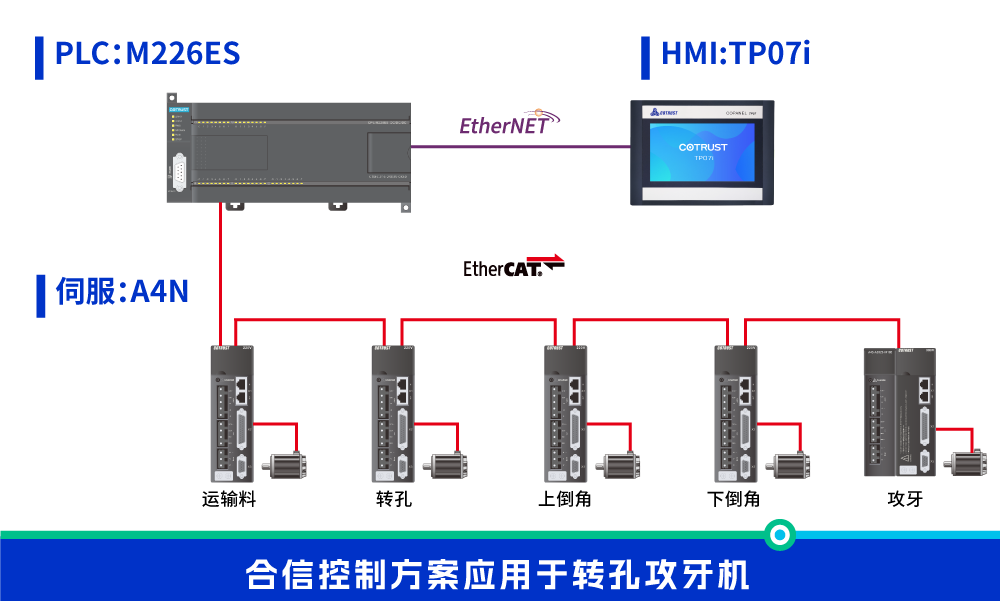

鋁材加工行業根據設定好的長度，送料及出料次數對鋁材條進行轉孔，倒角，攻牙，并配合機械臂進行上下料擺放。系統采用合信CTMC系列M226ES進行主控，節約接線成本及模塊成本，搭配A4N絕對值伺服進行軟回原，極限報警，靈活寫入設定位置客戶使用更方便。
No.9

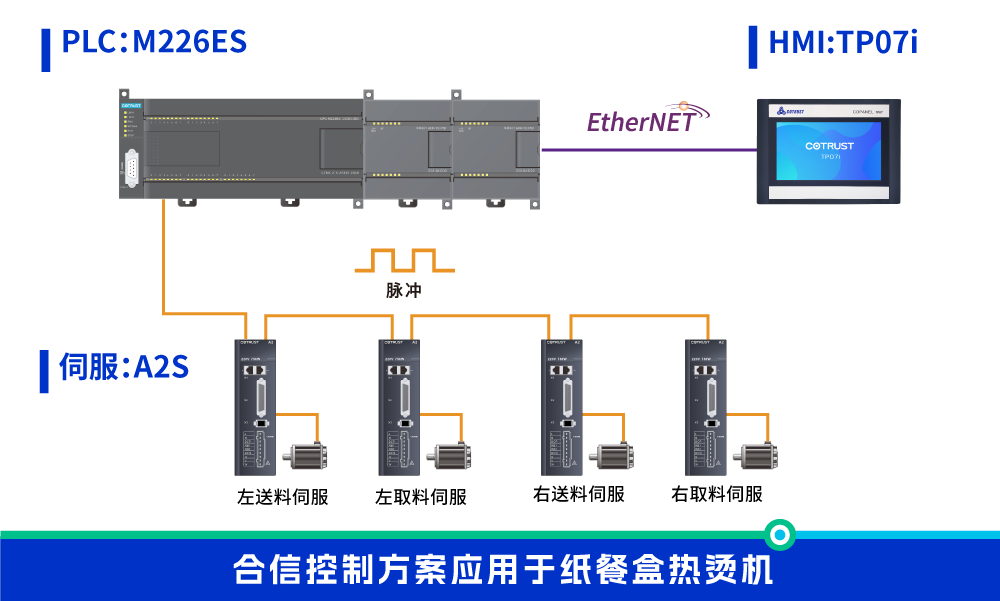

熱燙機用于紙質餐盒的生産，通過沖壓将特定形狀的紙張直接立體成形。采用合信CTMC系列M226ES控制器、TP07i觸摸屏人機界面，A2系列伺服配合光電跟蹤系統、液壓氣動系統實施自動送紙、熱風軟化、定位貼合、紙盒成型動作一次性完成。
No.10

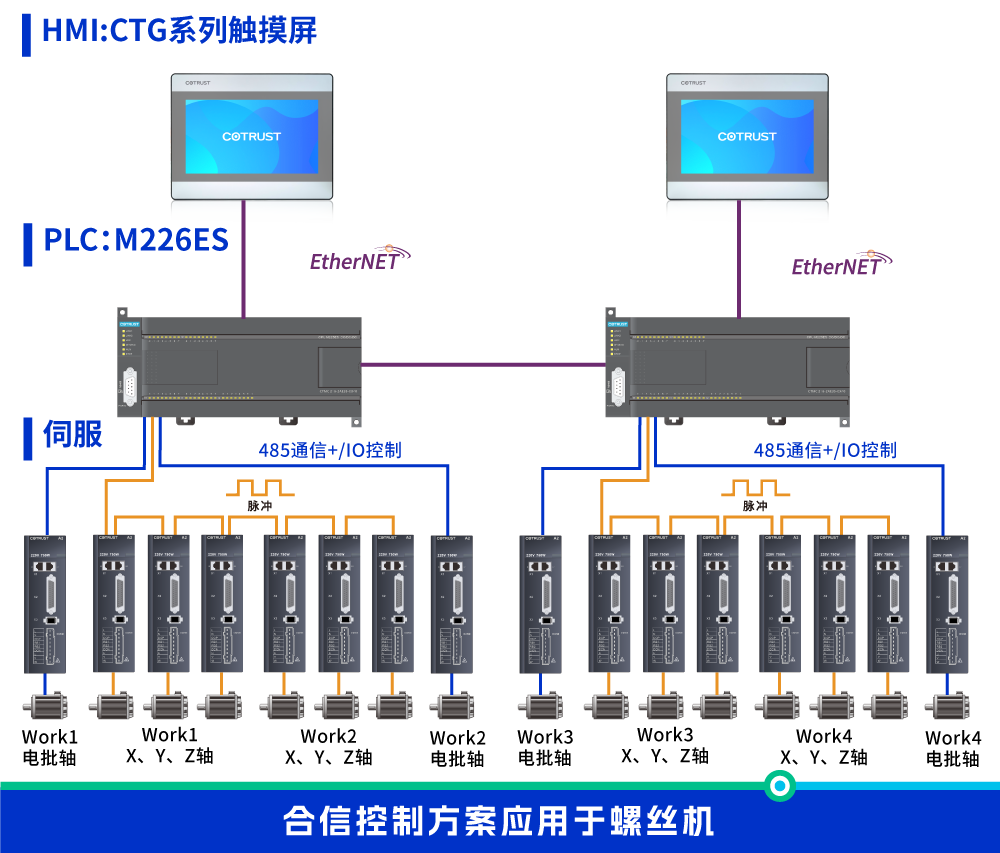

自動打螺絲機常常被用于固定家電産品組件，或者電子元件、連接器和各種電子模塊。合信方案開發的四工位自動鎖螺絲機，每個工位是XYZ軸加一個電批軸。控制系統采用合信2台M226ES通過脈沖控制16個A4伺服，使用Modbus_TCP交互工位避讓防撞，提高工作效率。并且可以使用文件編輯功能自由編輯需要打的點位、目前配置最大可以保存50個文件。
