合信控+串焊機=焊速快+精度高
2023.08.04
左手光伏，右手锂電，新能源在急速奔跑。光伏儲能中光伏組件成本占比60%，串焊機作爲光伏組件設備裡價值含量最高的環節，大約占光伏全線設備的20%-30%，合信控制的串焊機現場來了~
合信控制系統應用于：光伏片-串焊機
串焊機
行業與設備

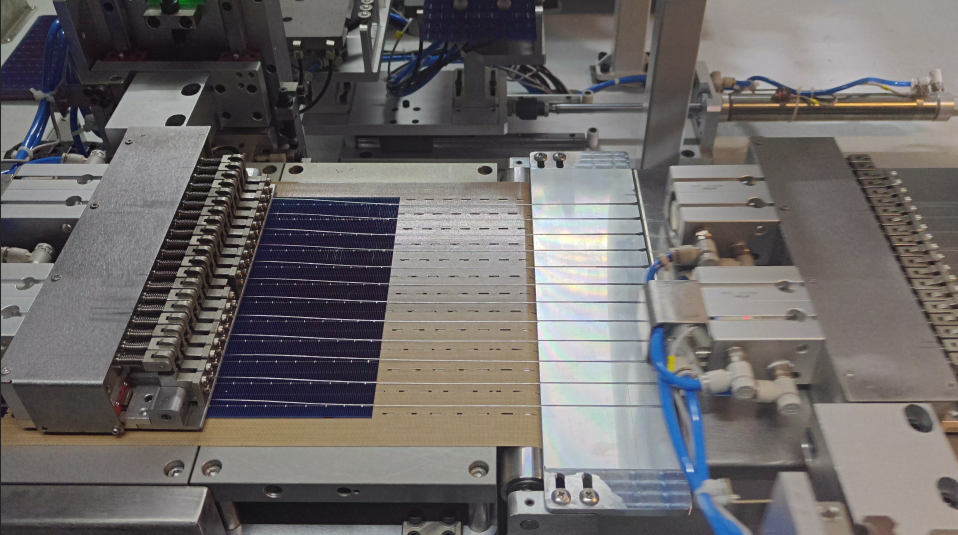

太陽能光伏片串焊機，作爲太陽能光伏片生産的最後一道工序，用于将前端工序生産好的光伏片進行正負焊接，形成一個回路進行傳輸送電。串焊機直接關系到組件的質量與産能，具備高效自動化、精準定位、高質量焊接的特點。
半成品

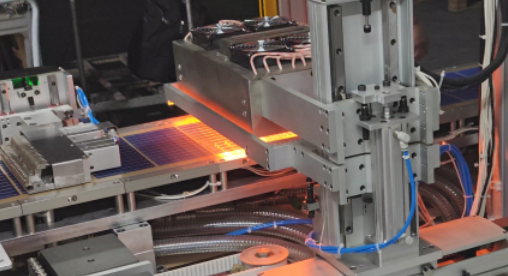

焊接
太陽能光伏片
合信·串焊機
工藝控制要點
01.焊接補償：根據片寬計算判斷補償位置
02.裁斷補償：根據片寬算出第一片到達的位置
03.輸送線、裁斷皮帶、出料皮帶三軸電子齒輪耦合
04.拉帶A/B的交替動作、禁區設置等精密控制
合信·串焊機
控制方案配置
合信針對光伏片串焊機控制要求，提供PLC+伺服+HMI整套控制系統。

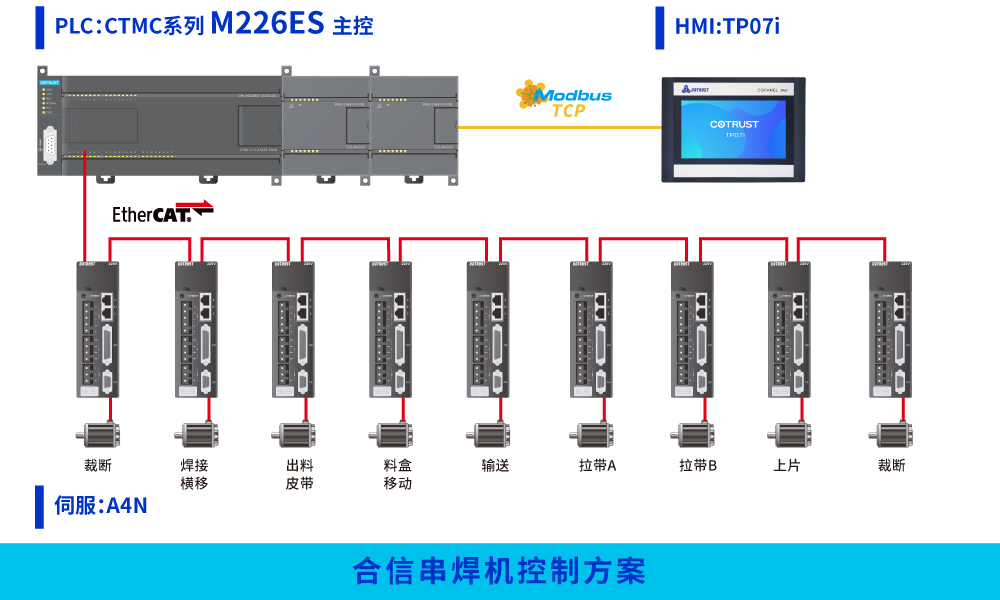

▶ 方案一：CTMC系列M226ES主控

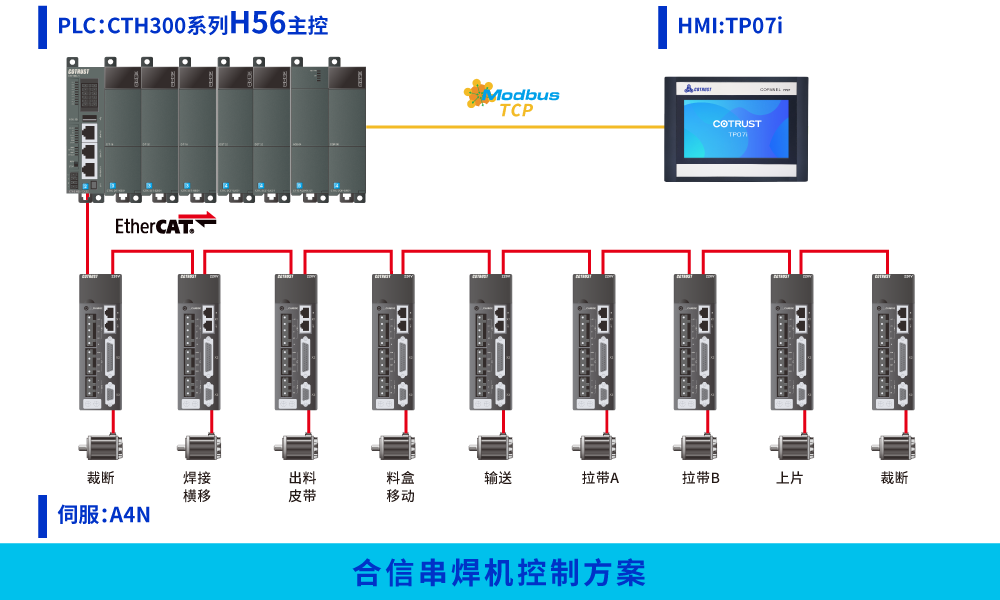

▶ 方案二：CTH300系列H56主控

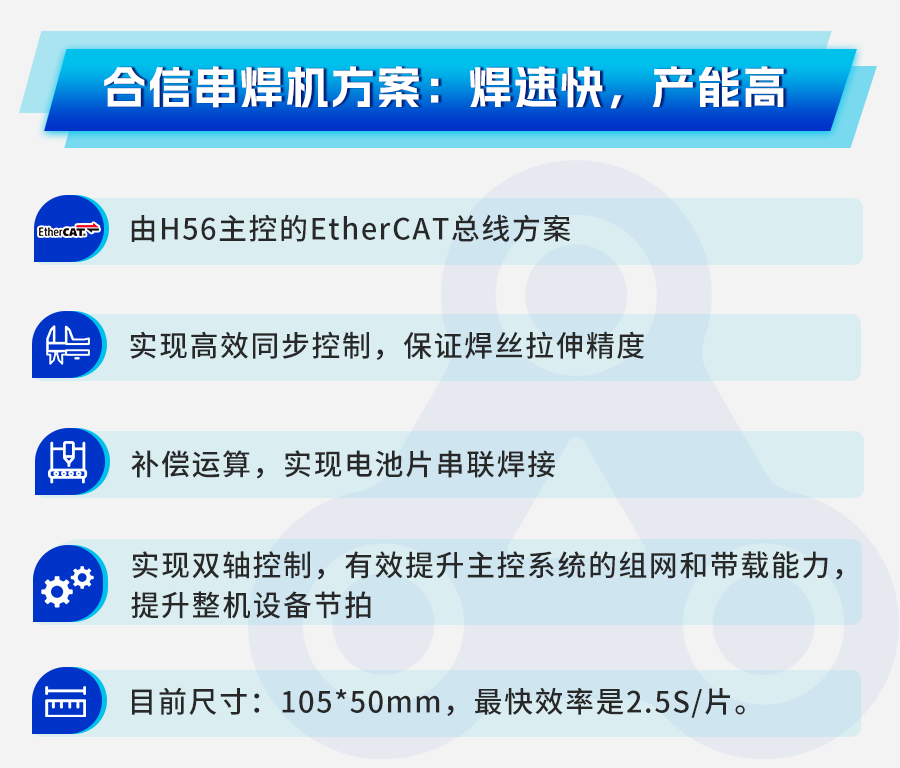

方案特點
CTH300系列H56通過Modbus TCP與HMI進行通訊，PLC與伺服采用EtherCAT總線通訊連接9個伺服完成輸送、拉帶、上片與裁斷等工序。H56主控PLC的電子齒輪耦合實現了機器的輸送同步，利用C語言函數編程方式，在切斷位置、焊接位置有效解決補償計算，實現精準焊接。
