合信“控”丨連續邊封&花式枕包，一次看過瘾
2023.03.16
高速化▶自動化▶智能化的包裝機械，
今天從全自動連續式邊封機爲您揭開一角。
合信方案應用

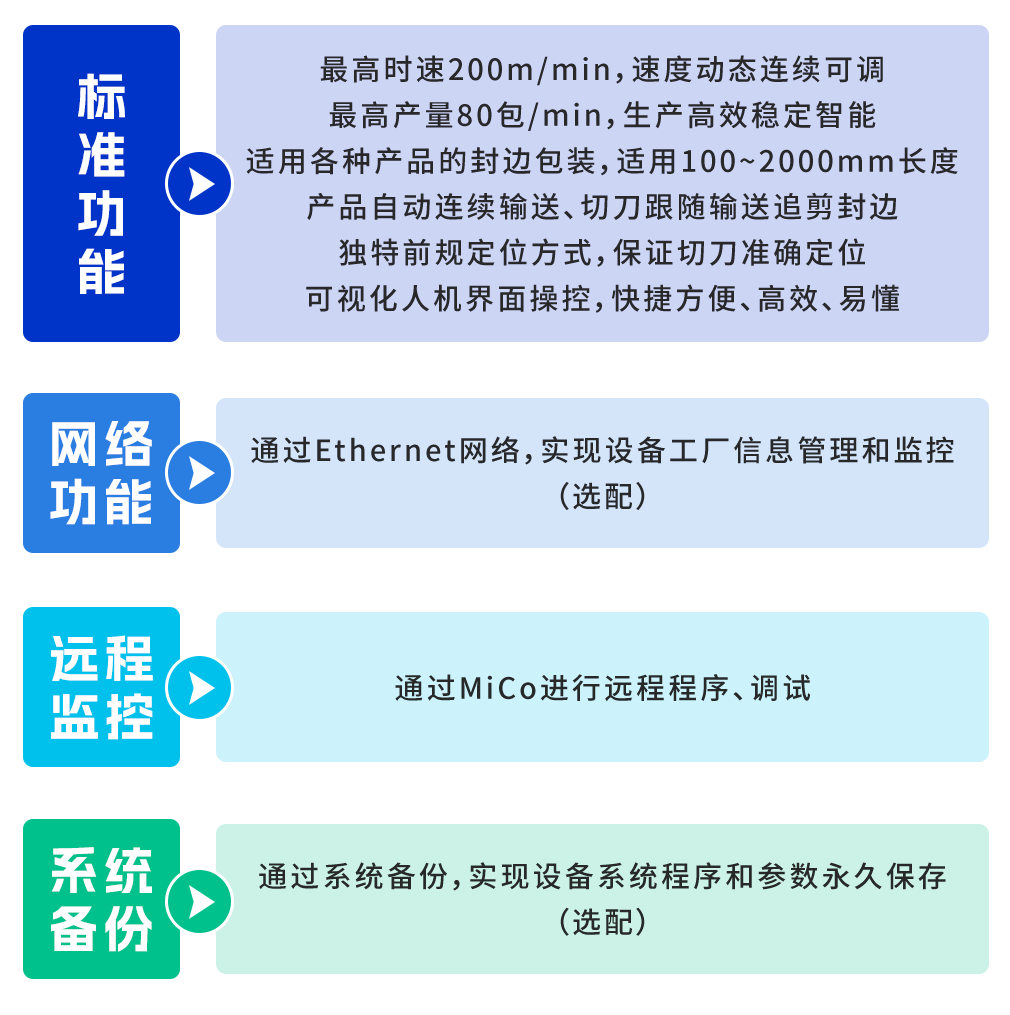

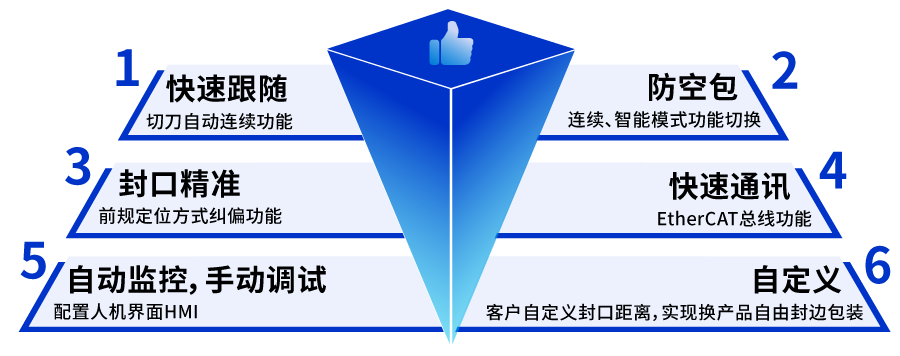

合信針對連續邊封機市場，開發的H32主控的EtherCAT總線型控制方案，可以實現：
機型簡介：全自動連續邊封機
連續邊封機設備用于各類産品的包裝，屬于包裝行業第二道生産工序設備。主要由指推機構、拉膜機構、輸送機構、切刀機構四個大體機械模塊功能部分組成。
技術難點1
切刀追剪位置
答
根據控制工藝要求，封口需要準确，防止封口位置切到産品。
技術難點2
追剪曲線規劃運算
答
根據控制工藝要求，産品長度大小不一，追剪曲線設計需要根據産品的長度來變化，使得切刀動作更加平滑穩定。

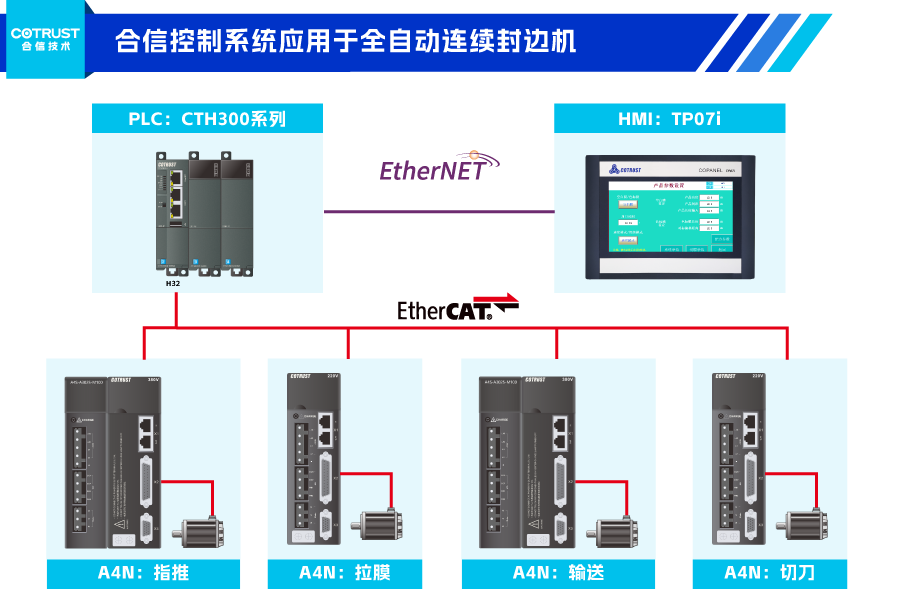

合信連續封邊機控制配置
合信針對全自動連續封邊機控制要求，提供PLC+伺服+HMI整套控制系統。

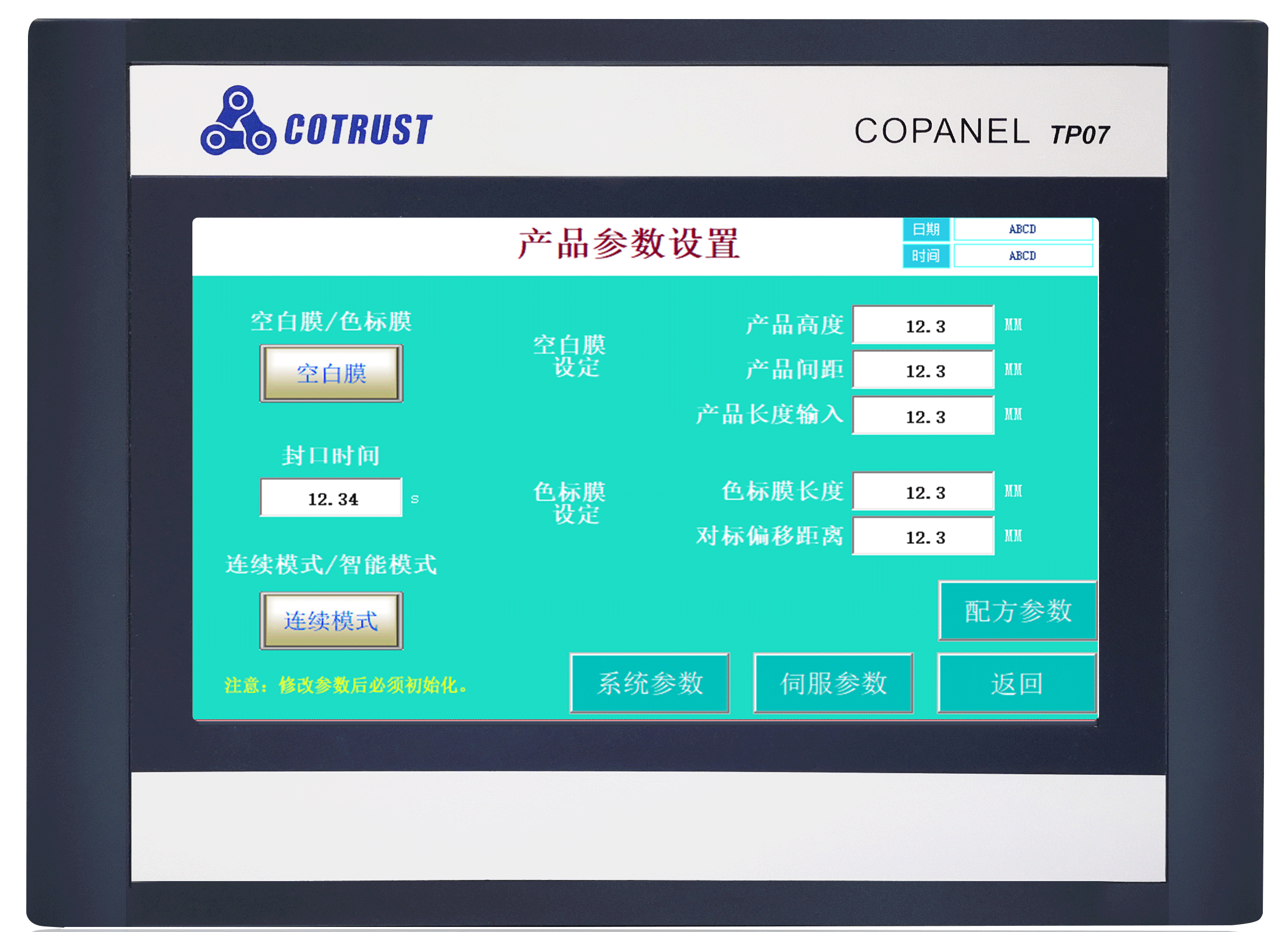

系統方案采用合信CTH300系列PLC控制器（H32）進行主控，可以實現最多8個Ethercat從站；通過EtherCAT總線控制4套A4N伺服實現指推、拉膜、輸送、切刀。配置合信TP07i系列人機操作界面，用于進行自動運行監控、手動操作調試、系統參數設置和I/O點監控等用戶操作；方便快捷。
