當你拿到一件商品或者一瓶好酒，最先看到的是什麽？
一定是标簽。
商品的一切信息，都在這小小的标簽紙上爲顧客呈現。
品味美酒佳肴，享受快樂人生；好标襯好酒，
今天揭開标簽背後的功臣：
機組式柔版印刷機。

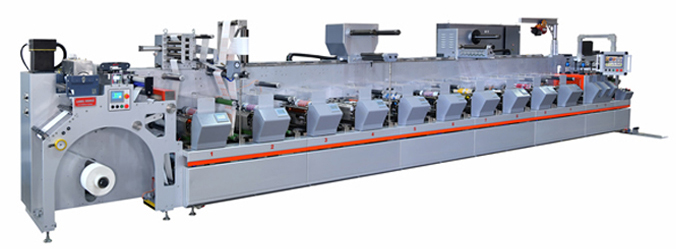

機組式柔闆印刷機
機組式柔版印刷機由程連線型柔闆印刷機、由相互獨立且水平排列并通過一根共用的動力軸驅動印刷單元組成。
标簽類柔印機主要應用于紙類不幹膠和酒标的印刷，此類柔印機功能相對齊全，爲了擴大适用範圍，幾乎可以包含柔版印刷機的所有連線功能，如上光、覆膜、燙金、分切、打孔、絲印、及凹印單元等裝置，成爲柔印聯合成産線。

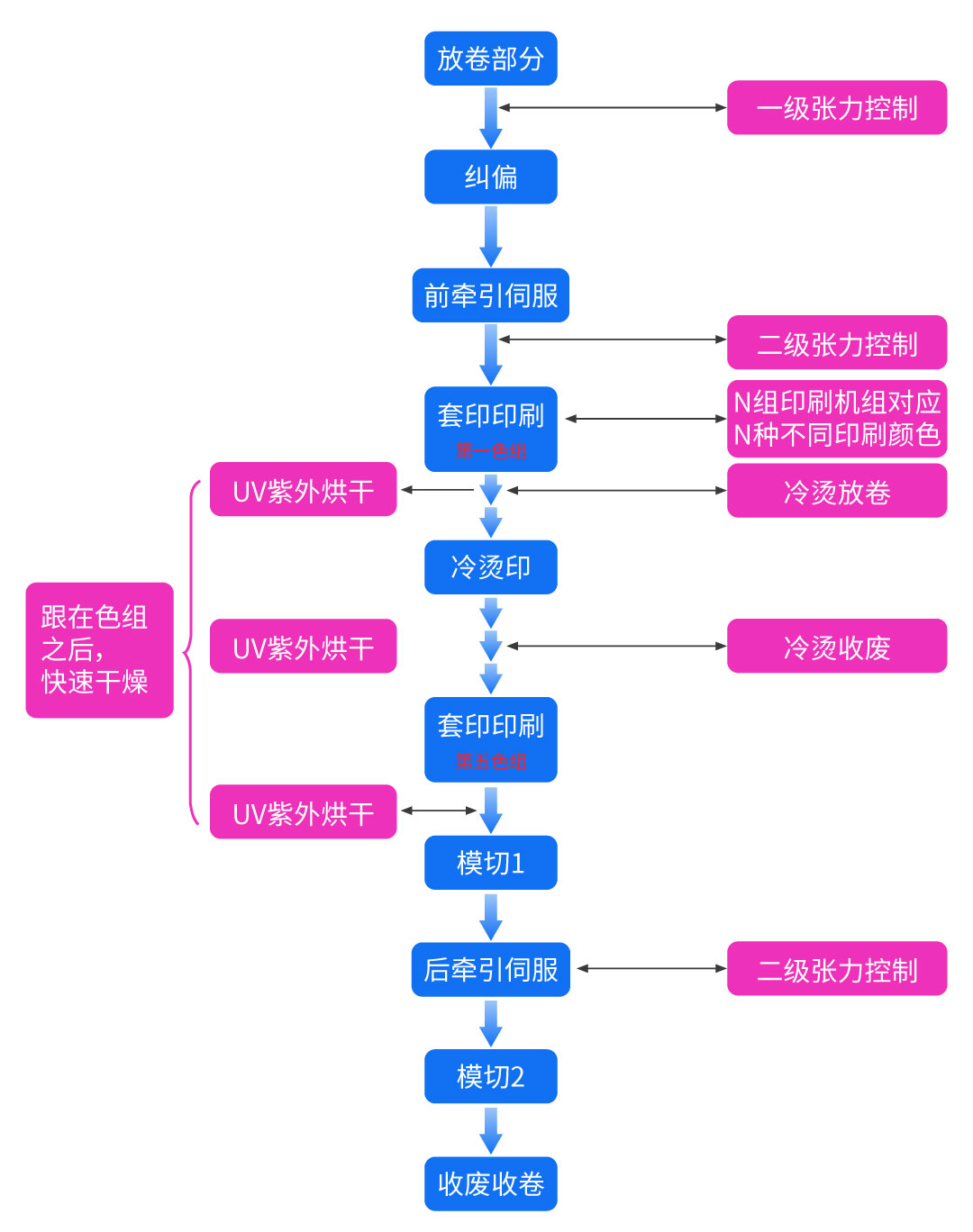

柔版印刷機主要由解卷給料、印刷、幹燥、複卷收料4個部件組成。
機組式柔闆印刷機-合信控制方案
機組式柔版印刷機采用合信技術全套自主控制和驅動系統，由CTH300 PLC（內置張力控制算法、套色疊加功能）、CTSC-200 系列PLC與EM260印刷專用控制模塊，A4伺服驅動器組成。采用張力控制、邊位控制、套準控制、印品觀察等測控裝置及機械狀态監測與故障診斷系統，實現套色精準，松緊均勻，端面整齊，快速穩定的印刷卷料。

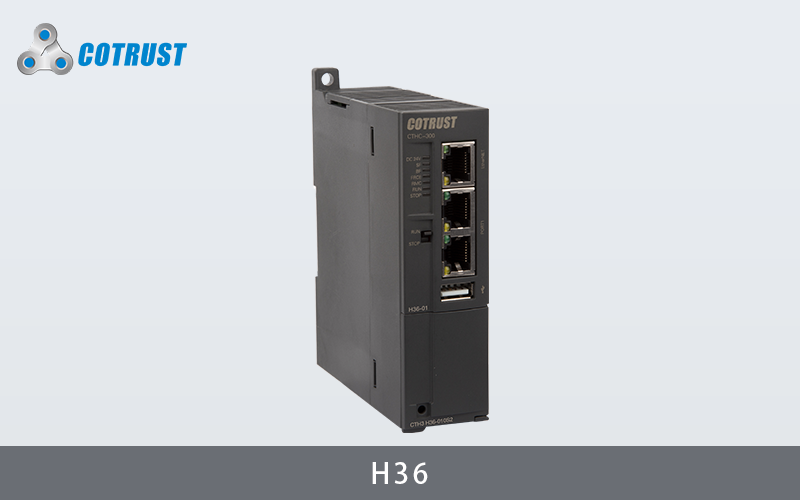

CTH300系列PLC—— H36
本系統中主要有兩級張力控制：一級張力控制（收放卷）、二級張力控制（前後牽引），由于印刷機套色對張力要求很高，紙張的張力控制需平穩、穩定，在PLC 控制中，運用合信CTH300系列H36內置張力PID控制兩級張力，确保印刷機張力穩定。H36最多支持64個EtherCAT從站，控制器通過EtherCAT的快速運動控制總線，支持PLCOPEN的軸控指令，可實現對驅動器的高精度同步及套印控制。
EM260印刷專用同步控制模塊
EM260印刷專用模塊是專門面向印刷行業推出的産品，由CTSC-200 PLC調用庫程序控制。EM260可用于控制4路印刷色組伺服。EM260與合信PLC、伺服聯合應用，實現多軸輥筒的嚴格精确的位置同步。

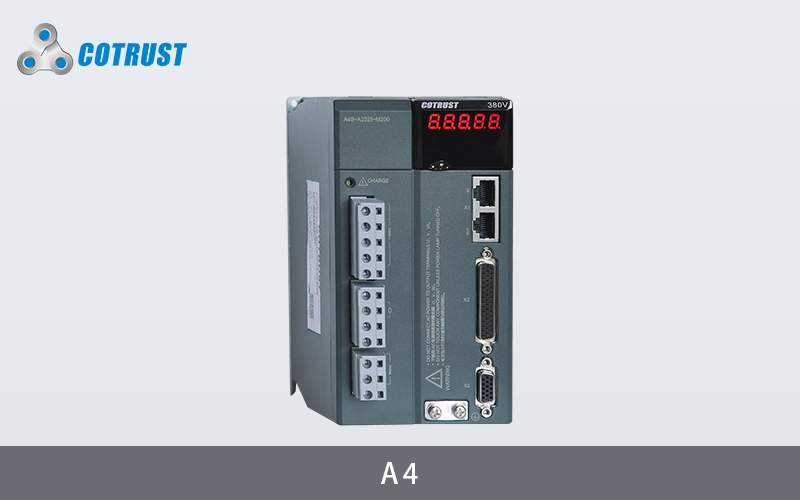

A4系列伺服——A4
本系統中印座的印輥與版輥均由獨立的A4伺服控制；A4控制制動糾偏系統同時實現跟蹤色标糾偏和跟蹤邊紙糾偏，确保精确分切小紙邊，降低廢品率。前後牽引伺服通過與張力傳感器形成閉環控制系統，通過CTH300 PLC中的張力算法，控制各個色組間承印物的印刷張力。

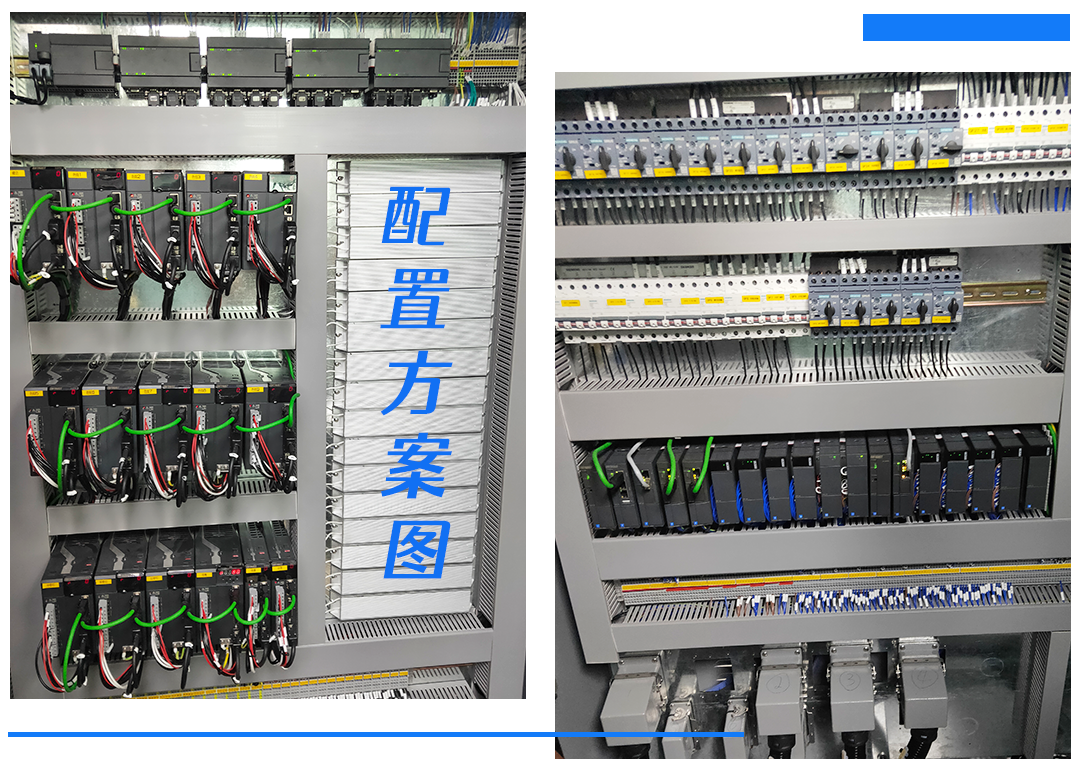

應用現場
合信控制方案優勢
優勢1
合信PLC采用內置PID張力算法可以實現在高速運行（150m/min）的情況下，成卷承印材料到達印刷部件之前，控制速度、張力、橫向位置，套印穩定。
優勢2
本系統換卷斷料可以保證迅速回到套印位置，收卷松緊均勻，端面整齊，外援輪廓規矩。
優勢3
本系統張力補償控制采用自我檢測系統，可以對不同的承印物做出最佳的張力控制。
-

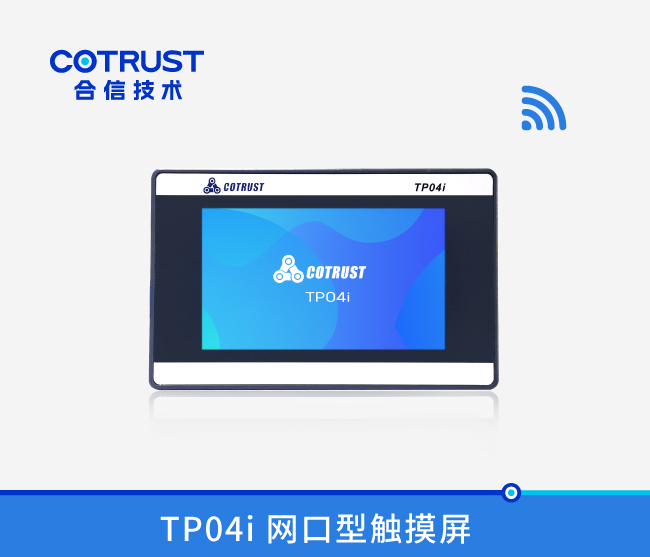

TP04I 網口型觸摸屏（CTS6 T04I-CH030 ）
訂貨号：CTS6 T04I-CH030
規 格：4.3寸觸摸屏，真彩LCD-TFT，256K色，分辨率480 x 270，1個RS485口，1個以太網口，1個USB口，可擴展WIFI/4G。
查看詳情 -
A4N網絡型伺服驅動器
訂貨号：A4N-B1012-M200/A4N-B1015-M200/A4N-B2012-M200/A4N-B2015-M200/A4N-B4012-M200/A4N-B4015-M200/A4N-B7512-M200/......
規 格：A4N網絡型：功率範圍爲0.1-7.5KW；速度環帶寬1.2KHz；支持MODBUS RTU通訊協議和EtherCAT通訊協議；支持兩路探針輔助功能，鎖存位置；可選配支持2500線增量編碼器或17Bit總線式絕對值編碼器；支持振動抑制，剛性等級選擇，慣量識别。
查看詳情 -
CTH300 主控CPU（H36-01）
訂貨号：CTH3 H36-001S2
規 格：H36-01：CTH300-H系列标準型CPU,256KB+2*64KB程序空間，1MB數據空間，32KB掉電保持數據空間；1個PPI/自由通信接口，1個以太網通信口，1個EtherCAT通信口，1個CANopen接口，1個USB接口，支持PLCopen單軸運控、插補、電子凸輪和電子齒輪、支持Trace追蹤功能；最大機架數4個（含本地機架）;支持最多64個EtherCAT從站；支持C語言編程。
查看詳情
