衛星式柔版印刷機


今天小合介紹的就是：中間是一個大直徑圓形壓印滾筒（自轉），四周是多個印刷色組單元（各自轉動），共同組成的衛星環繞式的印刷機——衛星式柔版印刷機。

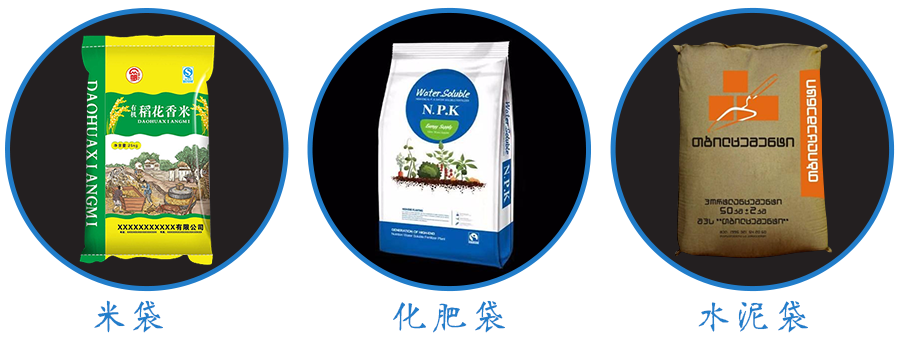

衛星式柔版印刷機可一次完成多色印刷，用來直接印刷塑料編織袋表面的文字和商标圖案。

衛星式柔版印刷機（卷到卷連續印刷設備）

如何工作

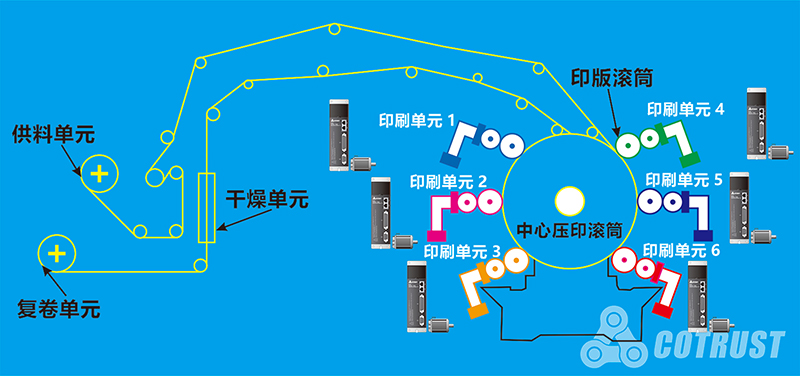

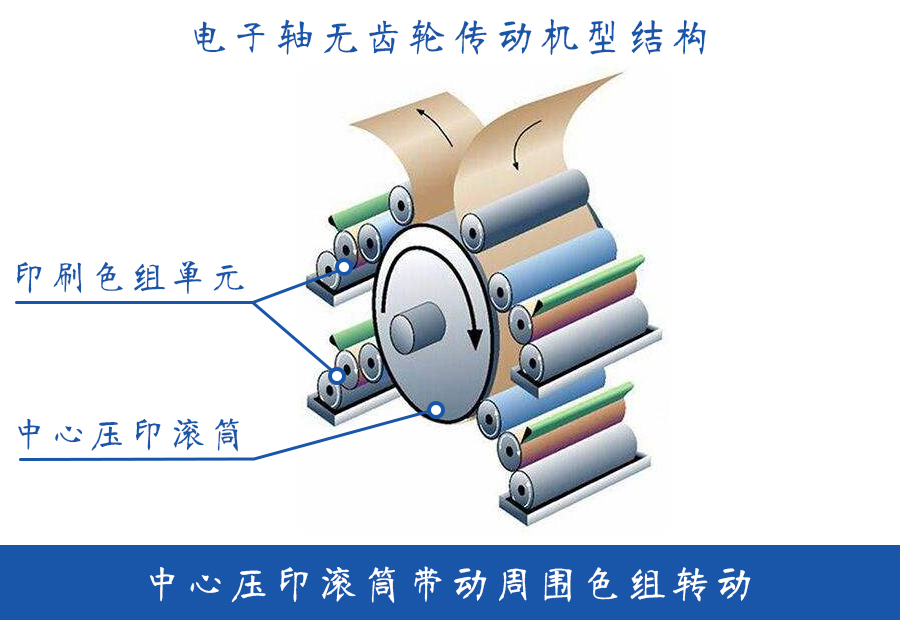

衛星式柔版印刷機即色組圍繞中心一個超大壓輥結構，中心壓印滾筒帶動周圍色組轉動。

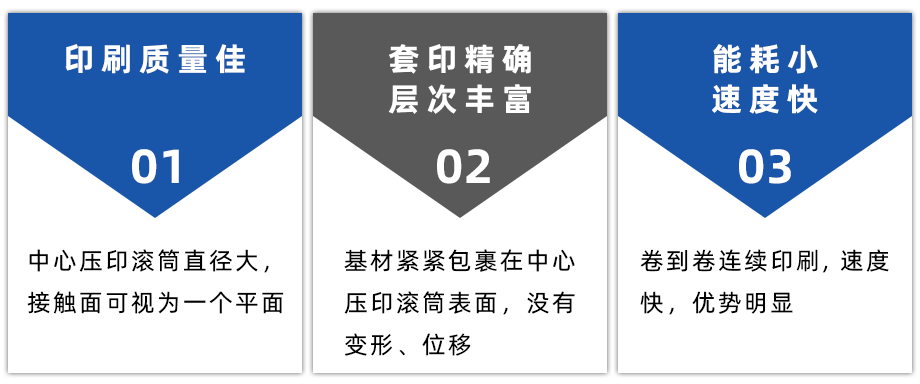

衛星式柔版印刷機特點：

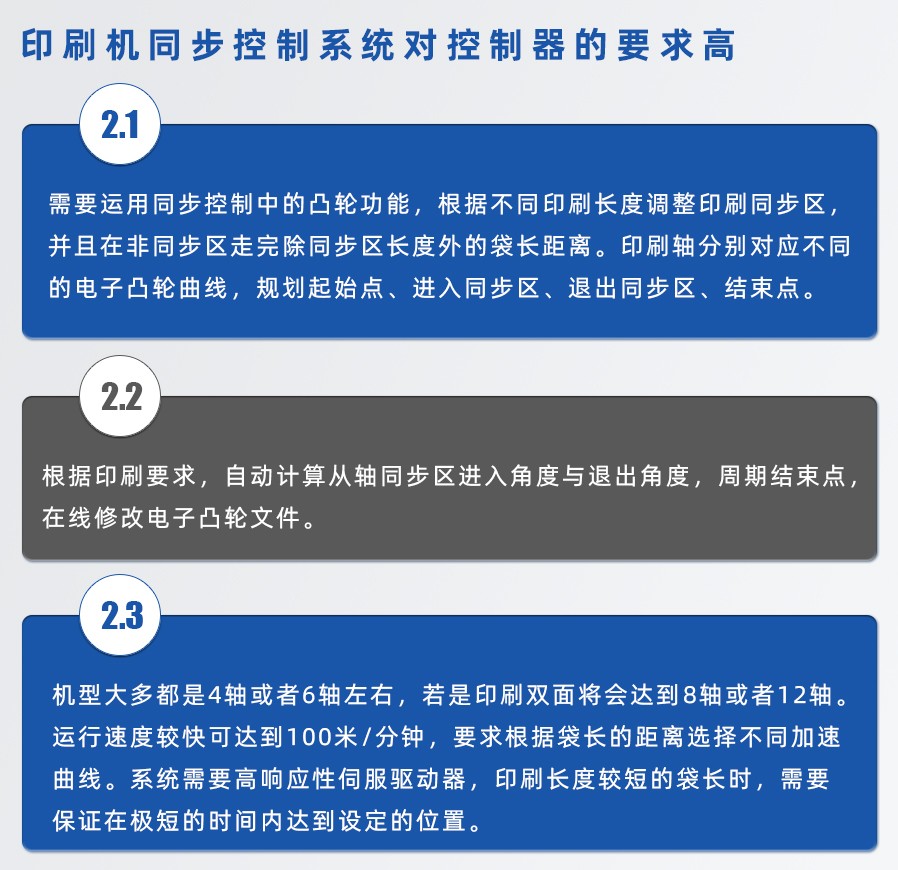

衛星式柔版印刷機控制要求

合信項目機型需要兩個控制系統：

收放卷及主軸變頻控制，攪墨加熱（合信CTS7-200系列PLC控制）；（暫不介紹）

實現6個印刷輥單元與中心印刷輥同步，實現設備套準及更換袋長自動修改同步區。（合信CTH300-C系列控制）

合信控制方案

合信根據多年的自動化經驗，采用合信Comotion®運動控制平台。

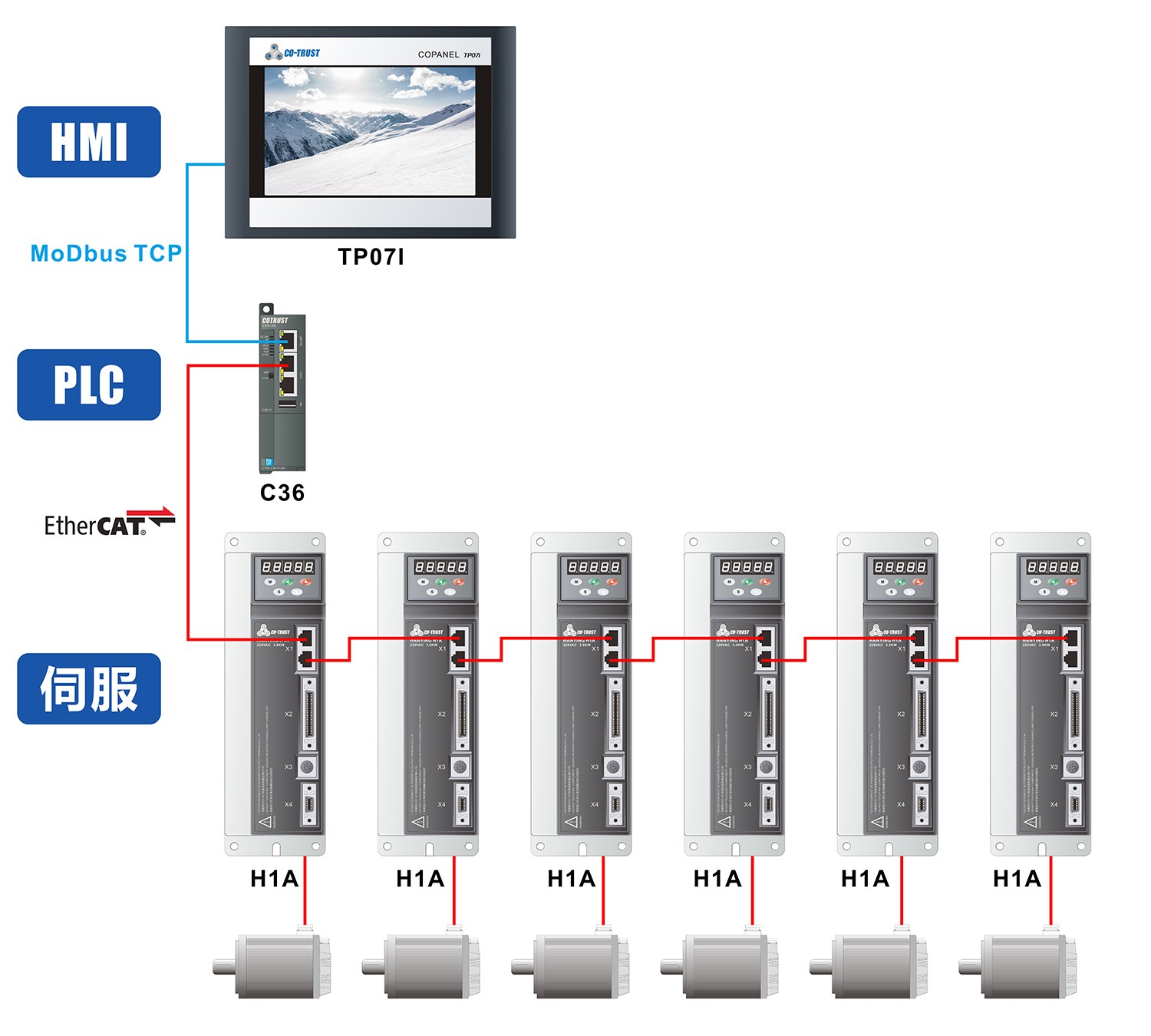

全系統由集成運動控制、順序控制功能的CTH300-C系列運動控制器C36+高響應高精度的伺服驅動系統H1A，PLC通過凸輪方式跟随主軸中心印刷輥筒的編碼器，伺服電機驅動印刷輥單元，電子凸輪使6個印刷輥單元與中心印刷輥筒同步，實現設備套準以及更換袋長自動修改同步區等。整體配置采用 EtherCAT 通訊方案，是一個高端、合理、而又經濟的選擇。

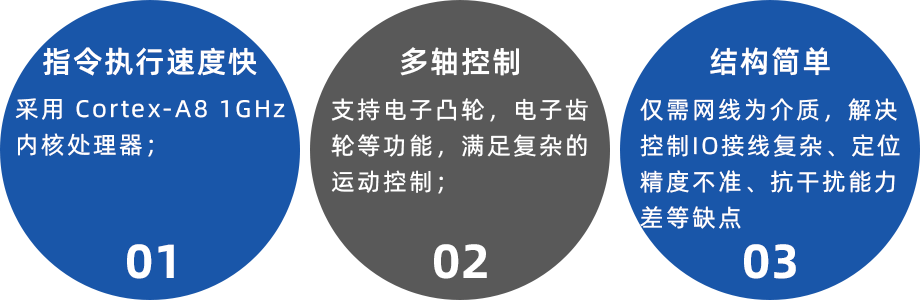

選擇CTH3-C36運動控制器的原因：

合信方案優勢

軟件功能強

CoMotion®系統使用德國3S公司的Codesys軟件，集成功能強大、性能穩定。支持電子齒輪、電子凸輪，符合PLCopen标準，方便用戶使用。

可靠性高

合信CoMotion®（CTH3-C系列PLC+EtherCAT的H1A伺服）具備更高等級數字隔離、更嚴格的EMC設計等級、三防處理等。

成本經濟

使用合信技術全系列産品組成的印刷機控制系統，可以比現有國外品牌降低三分之一以上成本。

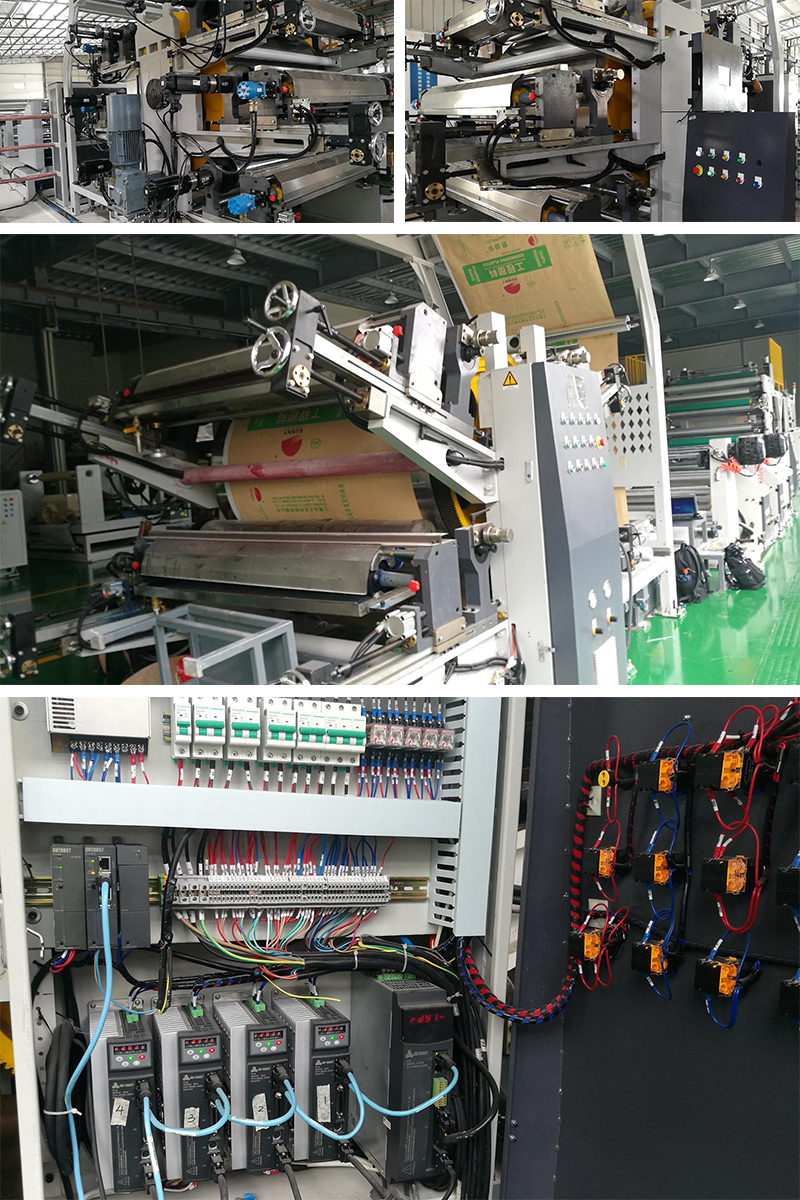

現場場景


衛星式柔版特别适合批量大、精度要求高、承印材料伸縮性較大的穩定性産品。合信Comotion控制方案是您的不二之選！
