已經在2021廣州包裝展、
2021深圳工業展二度亮相的方案
今天由小合正式分享給大家：

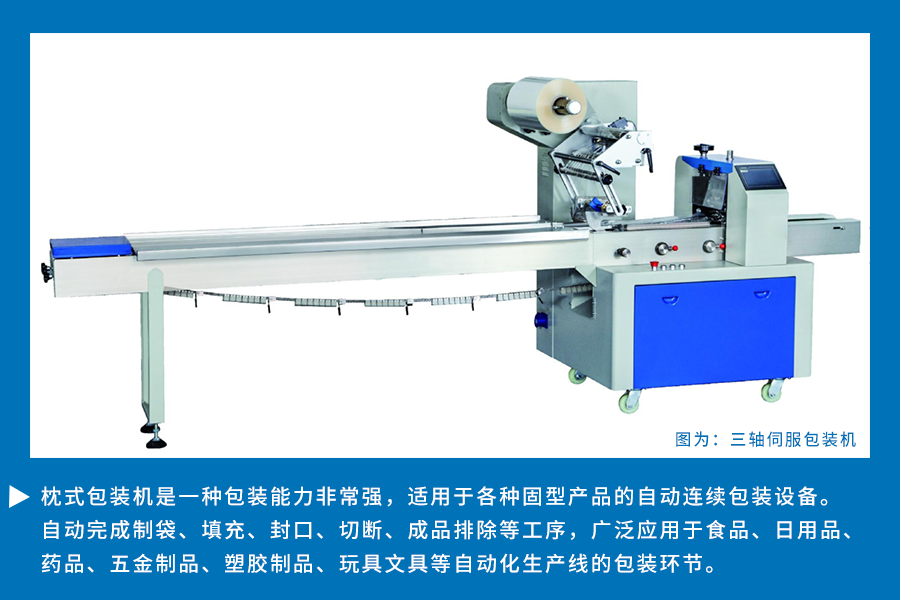

首先，來了解一下什麽是枕式包裝機？
【工藝簡述】
基于目前最主流的三軸伺服結構，合信開發出采用電子凸輪進行高精度位置控制的系統解決方案，實現設備的高速、高精度運轉。
★三軸包括：
指推軸（主軸：送料軸，速度模式）
送膜軸（從軸，相對于切刀軸，送膜軸作爲主軸）
切刀軸（從軸，直接跟送膜軸根據凸輪曲線軌迹運動）

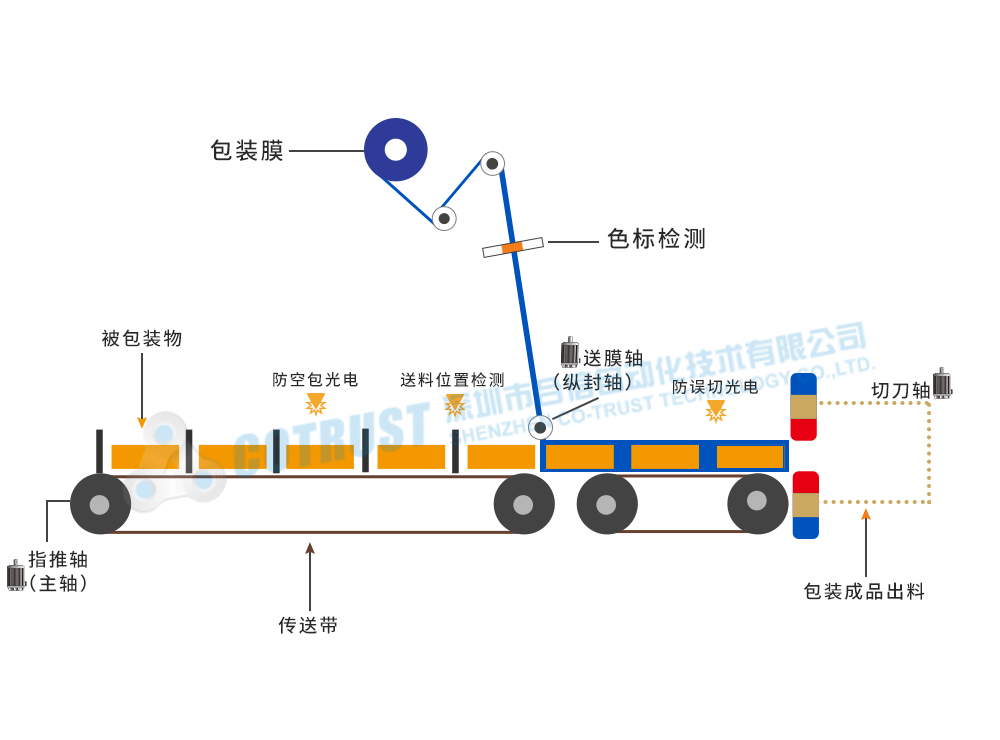

枕式包裝機工作原理圖

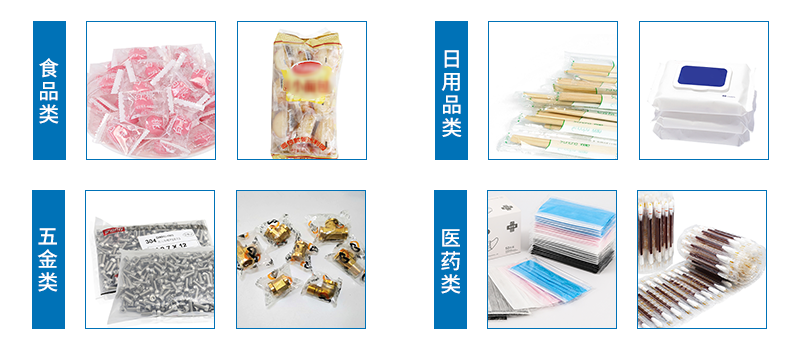

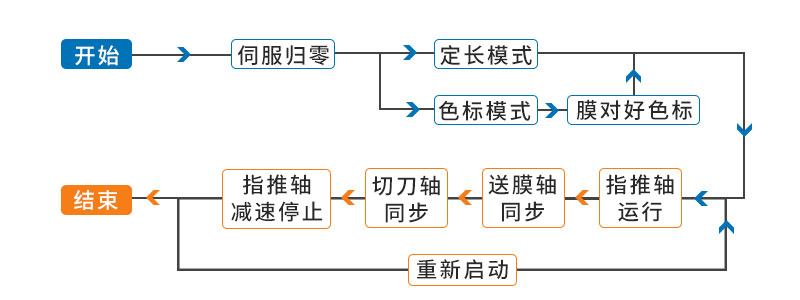

三軸伺服枕式包裝機适應多種膜包裝，定長模式（光膜）和色标模式（印刷膜）随意切換；可進行多任務處理，且能夠保證各種任務的運行優先級，滿足不同産品的包裝需求和客戶調機習慣。
【兩種不同解決方案 】
采用合信不同類型PLC控制器，通過電子凸輪控制切刀軸進行旋切。小型PLC經濟實用，中型PLC快速高效，總有一款适合您！整套系統客戶無需額外開發，功能齊全，上電即用。
01

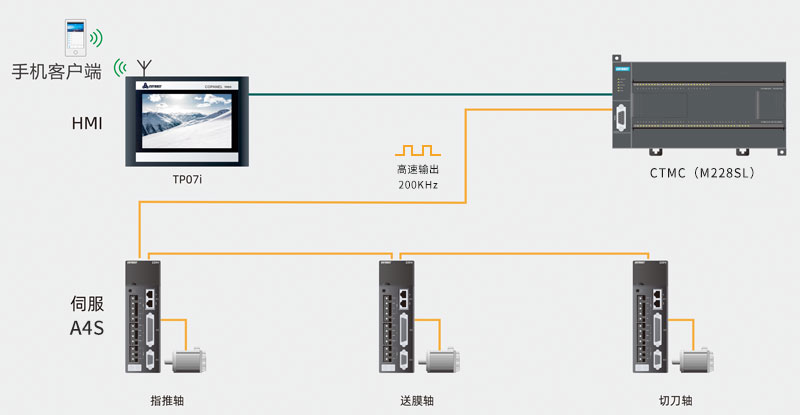

小型運控先鋒——CTMC系列PLC解決方案
由合信小型運控PLC的CTMC系列追飛剪型CPU與合信旗艦版A4S伺服完成系統的控制，經濟實用。
01

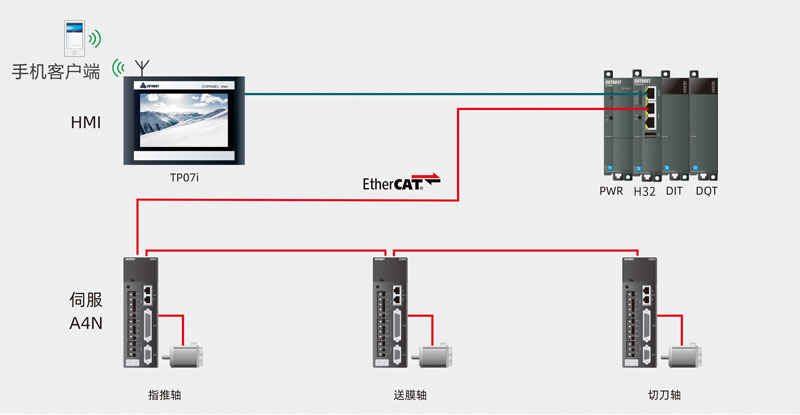

CTH300-H中型PLC解決方案
由合信中型PLC的CTH300-H系列CPU與合信旗艦版A4N伺服完成系統的控制，快速高效。
【控制方案産品】
【合信方案優勢】

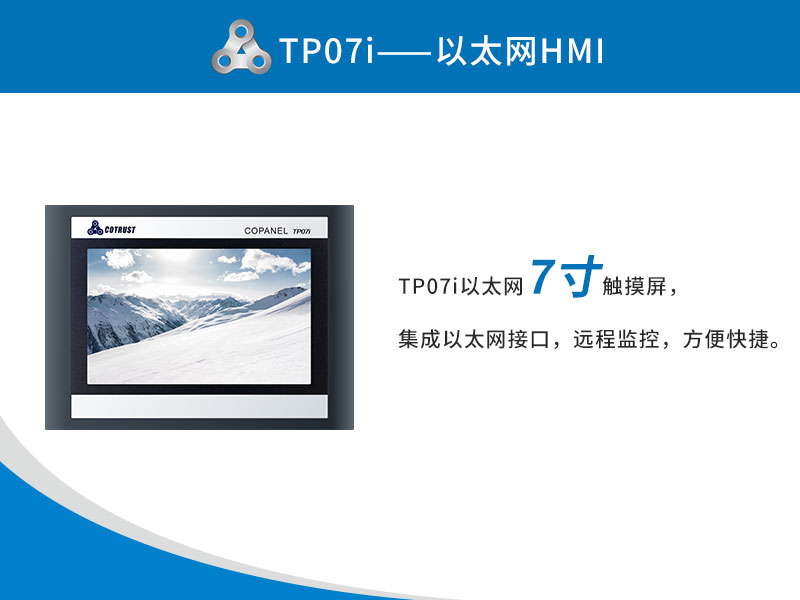

采用合信PLC+伺服+HMI全套控制系統包裝機方案
包裝效率更高
操作畫面便捷
設備更智能
01.飛剪凸輪控制
合信小型CTMC系列PLC與中型CTH300系列PLC均已集成電子凸輪功能，省去複雜的機械凸輪結構，自動規劃最優飛剪凸輪曲線，制袋長度任意可調，運行噪聲更小，切标精度更高，系統更穩定；
02.色标捕捉
色标捕捉，自動糾偏，制袋精度更高；
03.防空包、防誤切
自動防空包、自動防誤切料，節省包裝材料，節省成本；
04.自動接膜更智能
自動接膜技術檢測到無膜後，自動對齊位置接入第二卷膜，高效運行，設備更智能；
05.自動報警安全無憂
防送料斷膜報警，防切刀口堆料報警、物料産品間距過近報警、間距不等報警等，讓包裝更安全；
06.上電自啓動更易用
上電自啓動，自動校正位置，簡單易用；
07.多路溫控更放心
集成多路溫度控制功能，溫控精度高，一緻性好；
08.遠程控制更便捷
設備可以通過合信PLC及HMI便捷接入MiCo平台，遠程通過客戶端在線修改參數、監控設備運行狀态，方便快捷；
09.多機型兼容，無需開發
一套程序可兼容多種切刀數量的機型，滿足不同袋長、速度需求，客戶無需程序開發即可享受高性能、高精度、穩定性好、功能完備的枕式包裝機系統。
一起來欣賞現場吧~
-

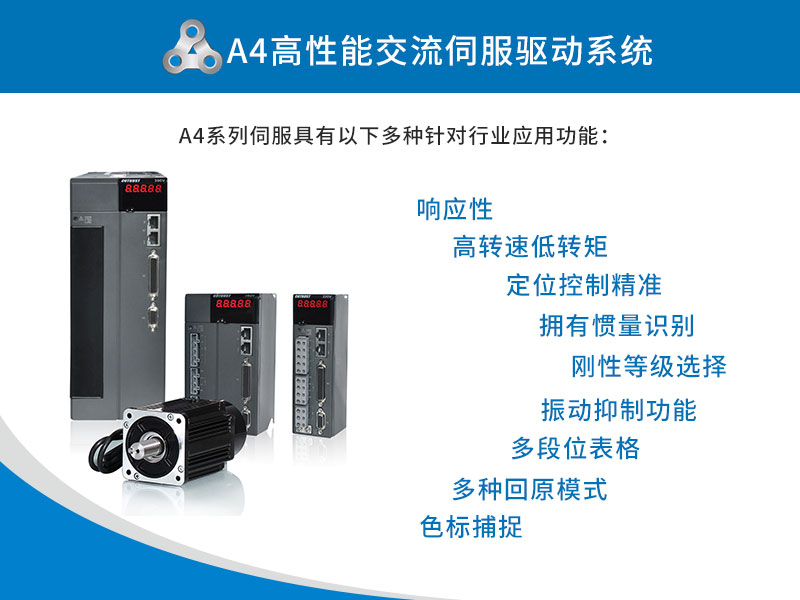

A4N網絡型伺服驅動器
訂貨号：A4N-B1012-M200/A4N-B1015-M200/A4N-B2012-M200/A4N-B2015-M200/A4N-B4012-M200/A4N-B4015-M200/A4N-B7512-M200/......
規 格：A4N網絡型：功率範圍爲0.1-7.5KW；速度環帶寬1.2KHz；支持MODBUS RTU通訊協議和EtherCAT通訊協議；支持兩路探針輔助功能，鎖存位置；可選配支持2500線增量編碼器或17Bit總線式絕對值編碼器；支持振動抑制，剛性等級選擇，慣量識别。
查看詳情 -
A4S标準型伺服驅動器
訂貨号：A4S-B1012-M100/A4S-B1015-M100/A4S-B2012-M100/A4S-B2015-M100/A4S-B4012-M100/A4S-B4015-M100/......
規 格：A4S标準型伺服：功率範圍0.1-7.5KW；可選配支持2500線增量編碼器或17bit總線式絕對值編碼器；支持MODBUS RTU和CANopen通訊協議。
查看詳情 -

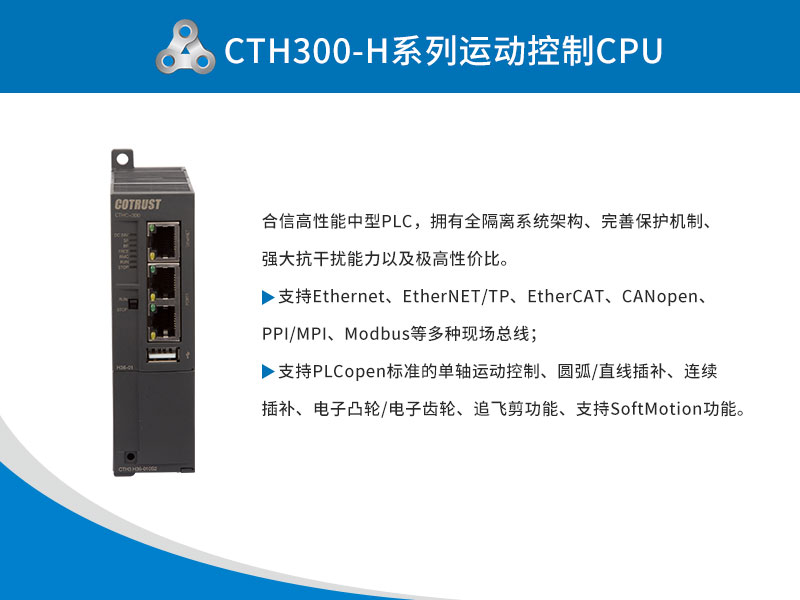

CTH300系列CPU （H32-01）
訂貨号：CTH3 H32-001S2
規 格：H32-01：256KB+2*64KB程序空間，1MB數據空間，32KB掉電保持數據空間，1個PPI/自由通訊口，1個以太網通信口，1個USB接口，1個CAN接口，1個EtherCAT通信口，支持單軸運動控制，支持直線/圓弧插補功能，支持連續插補功能，電子齒輪和電子凸輪功能，本體機架一個，不支持擴展機架。
查看詳情 -

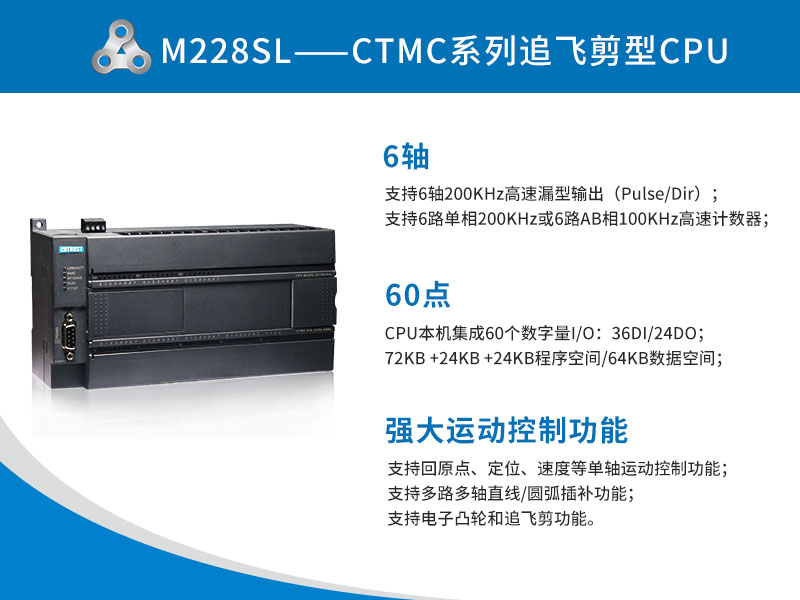

高速追飛剪型CPU M228SL，晶體管漏型輸出(218-3AS35-0X60)
訂貨号：CTMC 218-3AS35-0X60
規 格：小型運動控制器，CTMC系列高速追飛剪型，M228SL，24VDC電源，36DI/24DO晶體管漏型輸出，，支持6路*200KHz運控輸出（Pulse/Dir），支持6路單相200KHz高速計數器或6路AB相100KHz高速計數器，72KB+24KB+24KB程序空間/64KB數據空間，2個RS485串口（2個PPI和自由通訊口可切換），1個以太網通訊口，數據永久保存，支持模拟量、CAN和RS485擴展闆，支持PLCopen庫應用，支持單軸、直線/圓弧插補、連續插補、電子凸輪和追飛剪功能。
