包裝機械即完成全部或部分包裝過程的一類機器。包裝過程包括充填、裹包、封口等主要包裝工序，以及與其相關的前後工序，如清洗、幹燥、殺菌、堆碼、拆卸等，也包括打印、貼标、計量等輔助工序。
包裝機械的分類：
1.按包裝機械的自動化程度分類。
(1)全自動包裝機。全自動包裝機是自動供送包裝材料和內裝物，并能自動完成其它包裝工序的機器。
(2)半自動包裝機。半自動包裝機是由人工供送包裝材料和內裝物，但自動完成其它包裝工序的機器。
2.按包裝産品的類型分類。
(1)專用包裝機。專用包裝機是專門用于包裝某一種産品的機器。
(2)多用包裝機。多用包裝機是通過調整或更換有關工作部件，可以包裝兩種或兩種以上産品的機器。
(3)通用包裝機。通用包裝機是在指定範圍內适用于包裝兩種或兩種以上不同類型産品的機器。
3.按包裝機械的功能分類。包裝機械按功能不同可分爲：充填機械、灌裝機械、裹包機械、封口機械、貼标機械、清洗機械、幹燥機械、殺菌機械、捆紮機械、集裝機械、多功能包裝機械.以及完成其它包裝作業的輔助包裝機械。我國國家标準采用的就是這種分類方法。
4.包裝生産線。由數台包裝機和其它輔助設備聯成的能完成一系列包裝作業的生産線，即包裝生産線。
基于伺服驅動器內置功能的立式貼标機控制系統
摘要：高速貼标機對速度和位置控制精度要求很高，傳統采用PLC檢知色标傳感器的定位控制方式性能欠佳。本文的新型控制系統采用合信技術E10系列伺服驅動器，利用其內置色标捕捉定長定位功能，由伺服驅動器獨立完成送标動作，極大地提高了貼标效率和精度。
Abstract: High-speed Labeler requests high precision of speed and position control, the common way of PLC sends pulses directly with poor performance. We design the new control system with E10 series servo drives of Co-Trust, to use its built-in motion control functions, making up the drawbacks of PLC scan cycle due to pulse-control mode, the new system is high-speed, high precision, economy and can adapt to market demand changes quickly. After the test of practice, the performance is rather satisfactory.
關鍵詞：貼标機伺服E10 Co-Trust PLC
Keywords: Labeler Servo E10 Co-Trust PLC
立式标貼機
1.1貼标機介紹
貼标機(Labeller)，是以粘合劑把紙或金屬箔标簽粘貼在規定的包裝容器上的設備。貼标簽機是現代包裝不可缺少的組成部分。目前我國生産貼标機的種類正在逐步增加，技術水平也有了很大的提高，已從手動、半自動貼标的落後局面，轉向自動化高速貼标機占據廣大市場的格局。
1.2 貼标機分類
産品的型式分爲直線式貼标機和回轉式貼标機。
主要分類有：全自動立式圓瓶貼标機，全自動卧室圓瓶貼标機，全自動轉角貼标機，全自動紅酒貼标機，平面貼标機，上下不幹膠貼标機，雙側氣動貼标機，單側貼标機，半自動平面貼标機等。
目前合信技術的産品已經成功用于全自動立式圓瓶貼标機、平面貼标機、上下不幹膠貼标機、單側貼标機等機型。
1.3 貼标機控制原理
工作過程的開始是瓶子（紙盒）在傳送帶上以一個不變的速度向貼标機進給。機械上的固定裝置将瓶子之間分開一個固定的距離，并推動箱子沿傳送帶的方向前進貼标機的機械系統包括一個驅動輪， 一個貼标輪，和一個卷軸。驅動輪間歇性地拖動标簽帶運動，标簽帶從卷軸中被拉出，同時經過貼标輪貼标輪會将标簽通過不幹膠粘帖在瓶子上。在卷軸上采用了開環的位移控制，用來保持标簽帶的張力因爲标簽在标簽帶上是彼此緊密相連的，所以标簽帶必須不斷起停。
标簽是在貼标輪與箱子移動速度相同的情況下被貼在箱子上的。當傳送帶到達了某個特定的位置時，側物傳感器感應，标簽帶驅動輪會加速到與傳送帶匹配的速度，貼上标簽後，當檢測到色标傳感器時，伺服電機在走定定長距離，再減速到停止。
由于标簽帶有可能會産生滑動，所以它上面有登記标志，用來保證每一張标簽都被正确地放置。登記标志通過一個傳感器來讀取，在标簽帶減速階段，驅動輪會從新調整位置以修正标簽帶上的任何位置錯誤。
1.4、控制方案
新型立式貼标機控制方案選用合信控制産品：CTSC 100系列PLC、E系列E10伺服驅動器、TP07 觸摸屏。
貼标機核心的送标控制部分由E10驅動器內置色标捕捉定長定位功能實現；PLC完成貼标機的外部邏輯處理和進行對送标動作的觸發；觸摸屏擁有雙通訊口，一個通訊口同E10驅動器采用Modbus通訊，設置貼标動作的參數（如速度、位置以及延時時間等），并監視驅動器的狀态；另一個通訊口同PLC連接(PPI通訊協議)起來以進行機器的其它邏輯動作的控制和相關參數設置。
1.5、驅動器內置路徑規劃與時序
在采用E10驅動器內置功能控制直線式貼标機時，E10驅動器工作在“特殊速度-位置模式”。将測物傳感器連接到伺服驅動器DI4,色标傳感器連接到伺服驅動器DIR-
觸發貼标動作的兩個傳感器爲：測物傳感器與色标傳感器，測物傳感器連接到伺服驅動器 I/O 接口的DI4 ,色标傳感器連接到伺服驅動器I/O 接口的DIR-。
在啓動貼标機工作時，主軸傳送帶将需要貼标的瓶運送過來，當測物傳感器檢測到信号後，驅動其以設定的貼标速度控制電機運行；當電機運行經過設定的長度後，驅動器啓動連接色标傳感器的輸入，進入色标捕捉狀态(色标傳感器輸入連接的是E10驅動器的高速輸入接口，其信号采集周期爲2微妙)；當色标傳感器檢測到色标信号後，驅動器從速度模式平滑切換的到位置模式，根據在HMI上設置的運動脈沖數以及加減速時間完成定長運動。從而實現每次貼标的精準定位；當定産運行完成後，驅動器輸出一個動作完成信号，表示此次貼标動作完成，系統可以進行下一次貼标動在。通過實際的運用，可以很好的避免由于受幹擾丢失脈沖的問題，而且不會出現重複誤差累積的問題。
1.1信号觸發時序圖

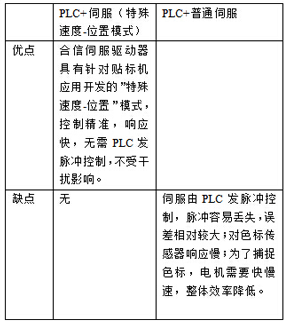

1.6、方案對比
合信E10伺服驅動器內E10驅動器內置色标捕捉定長定位功能具有顯著的優點，能夠出色完成貼标機控制需求。在本文的立式貼标機中，這種方案出色完成控制任務，同客戶之前方案相比，設備生産效率提高30%，并且适應性強，可以用于不同種類和動作要求的貼标設備。
