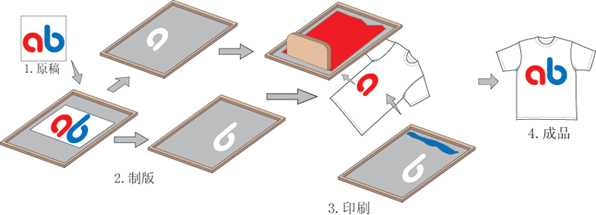

一圖了解萬能印刷——絲網印刷
千變萬化的服裝，多圖多色的功臣：

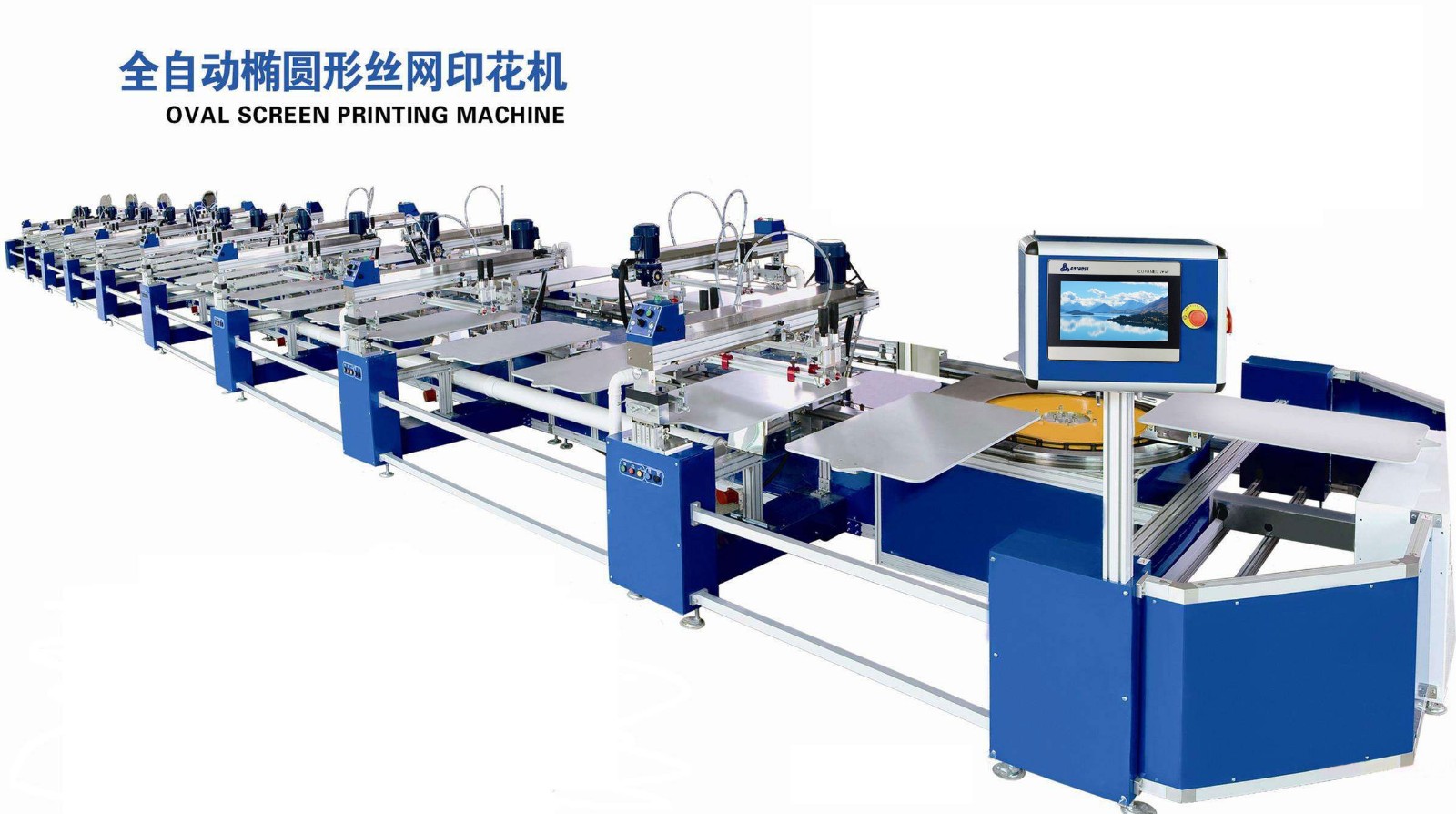

橢圓印花機
橢圓形印花機适用于各類印花材料，膠漿、水漿、油墨等，可以實現多色一次性完成。相比圓形轉盤機操作更爲靈活，套色可分兩條線生産，提高産量。

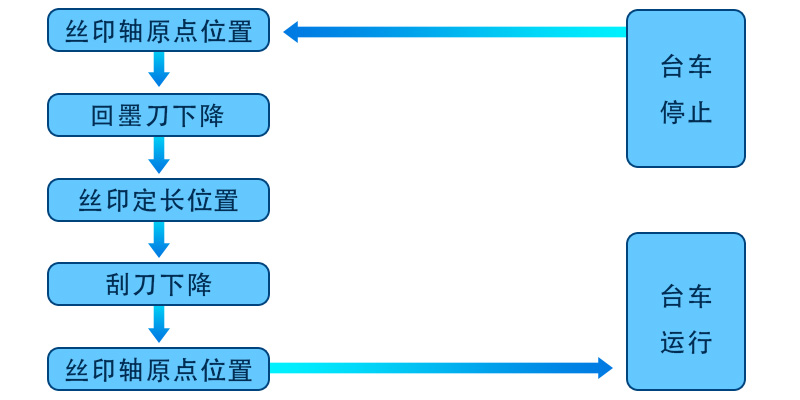

控制要點：
16軸橢圓印花機共有16個絲印軸，兩個主軸需要同步。
傳統方案：
采用單台印刷，之後搬運産品再次印刷，這樣會導緻套色不準，效率不高。
合信方案：
合信方案采用EthreCAT總線控制兩台主軸伺服方案，每個站點通過交換機進行數據交換。主站采用CTH200系列PLC H224通過MODBUS_TCP與從站通信，每個從站發兩路脈沖控制控制兩台絲印機。從站之間間隔掃描時間爲10Ms以上，完美滿足掃描時間。

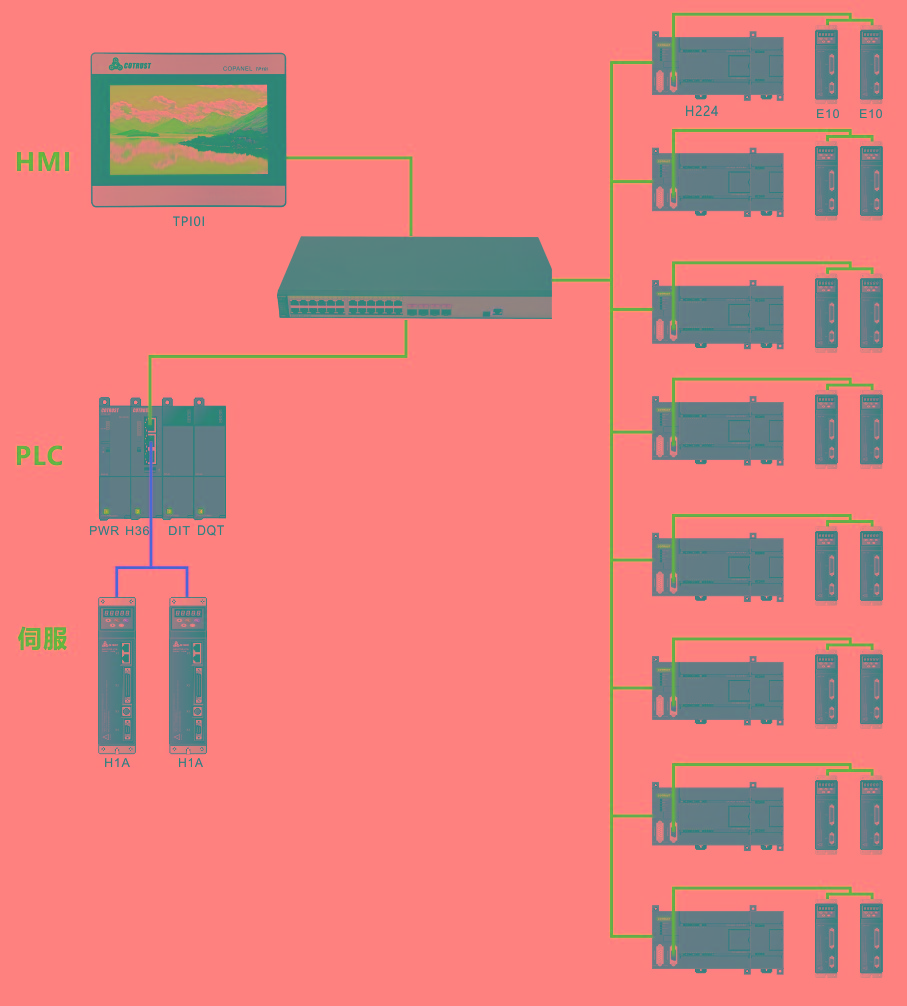

方案框架圖：
合信方案：
合信方案采用EthreCAT總線控制兩台主軸伺服方案，每個站點通過交換機進行數據交換。主站采用CTH200系列PLC H224通過MODBUS_TCP與從站通信，每個從站發兩路脈沖控制控制兩台絲印機。從站之間間隔掃描時間爲10Ms以上，完美滿足掃描時間。
方案框架圖：
現場圖：

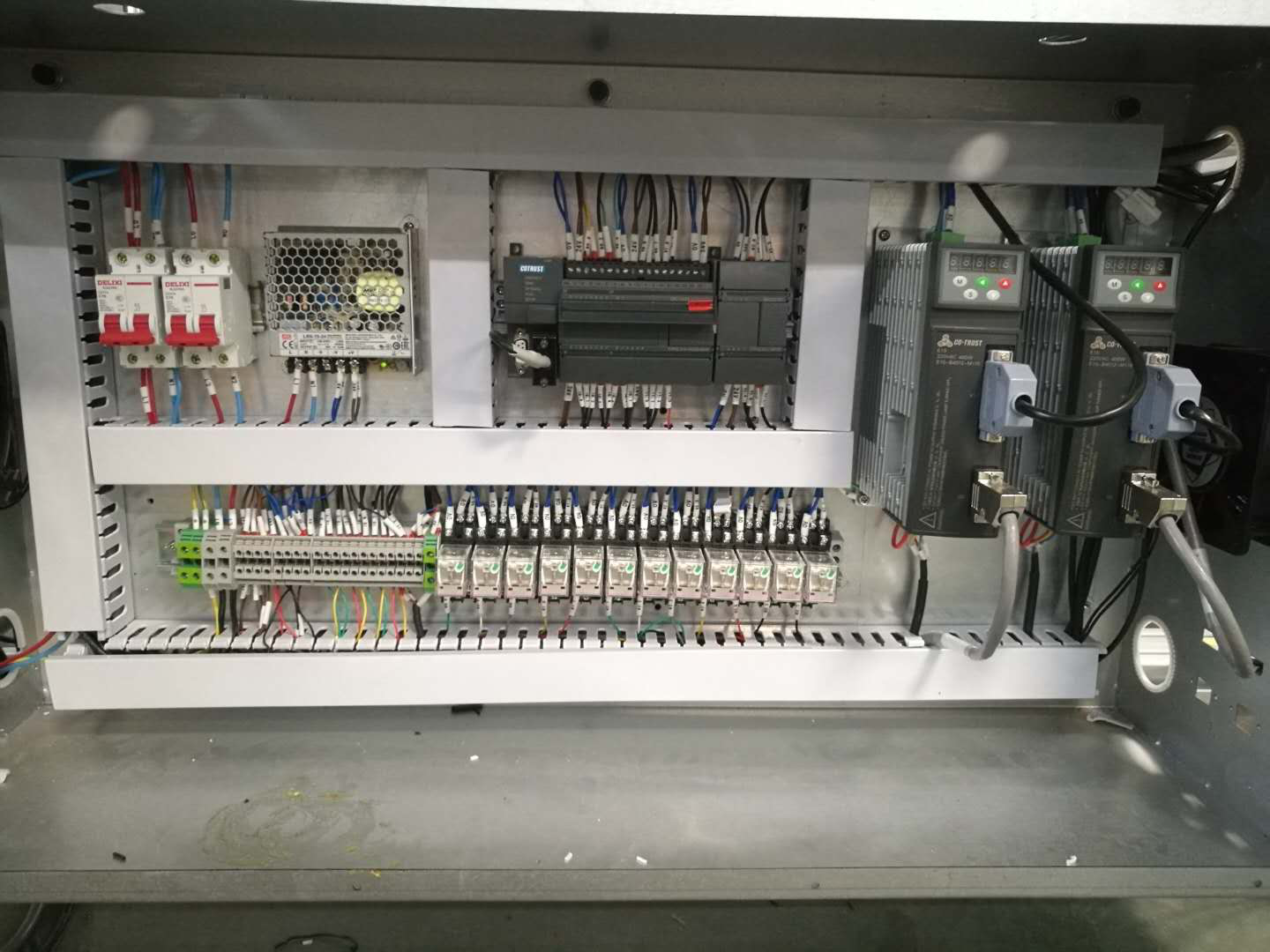

主控制櫃

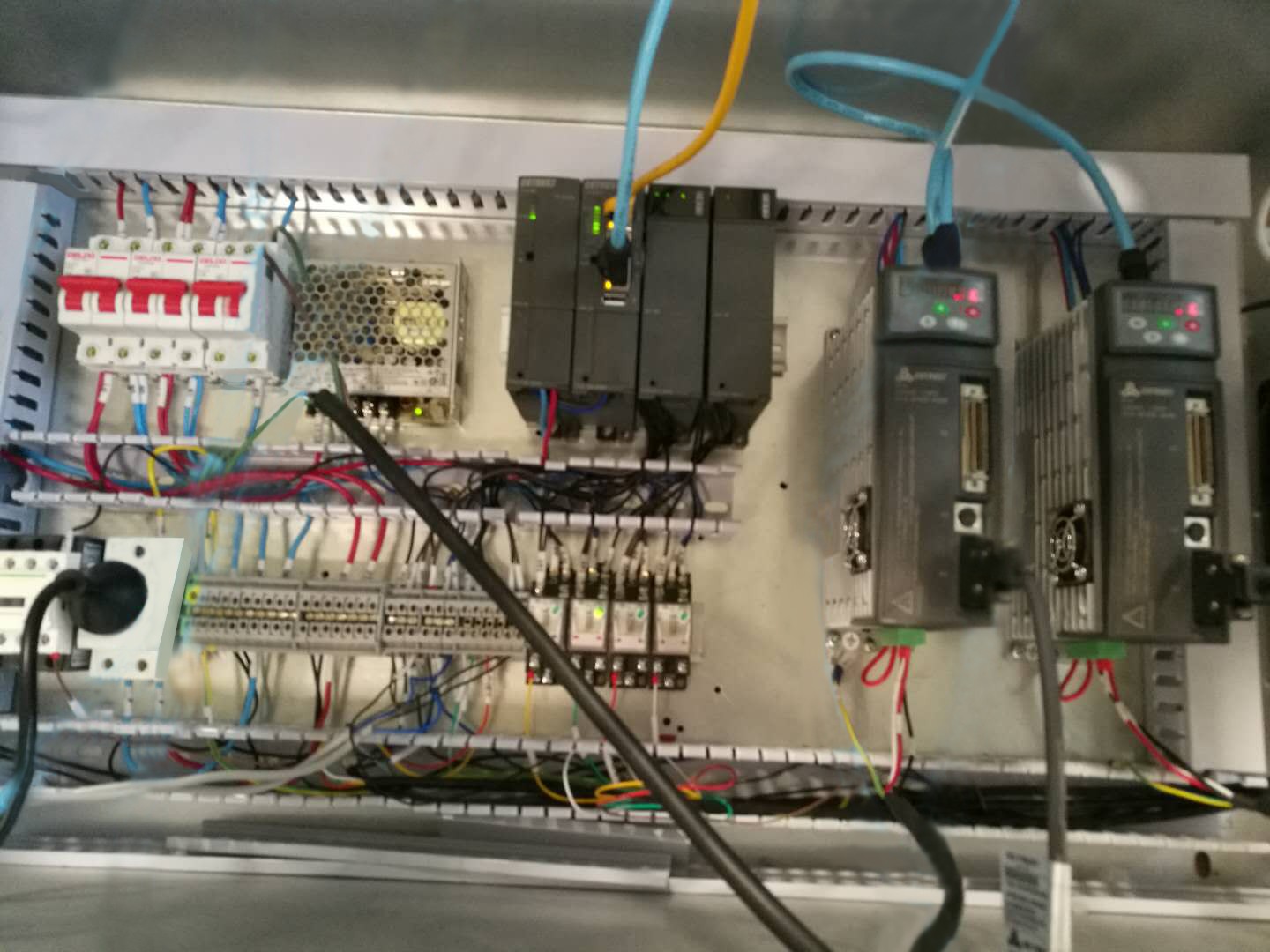

小站點電櫃
現場視頻
合信方案優勢：
1
H36可以組網32路從站，站數多，效率高。
2
可加入移動4G網絡用MICO 進行遠程控制，不需到設備HMI端進行設置。
3
通過交換機，HMI可以與每台絲印機連接，以便每台站點都可以在觸摸屏設置。
4

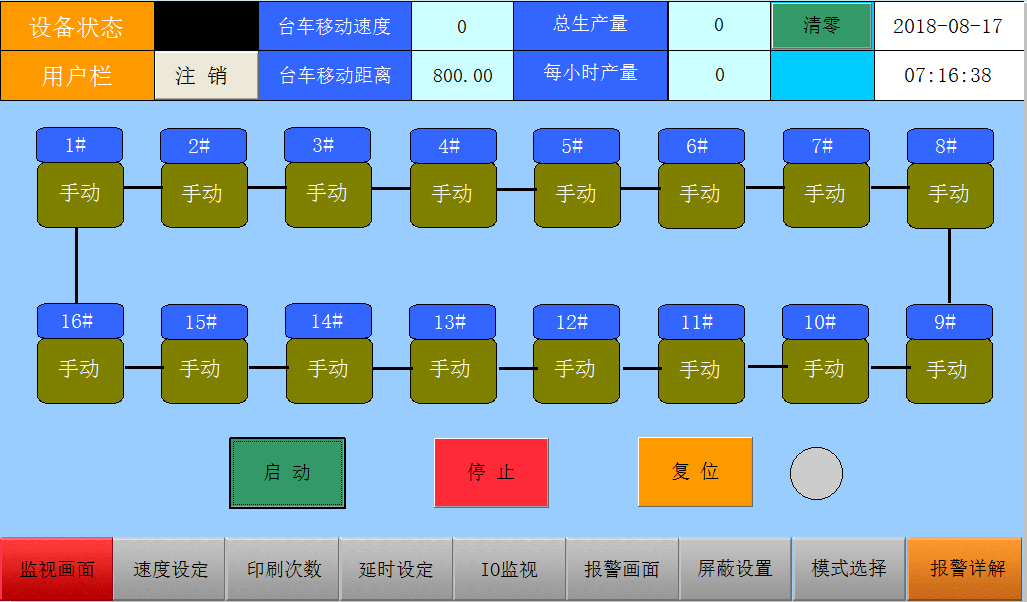

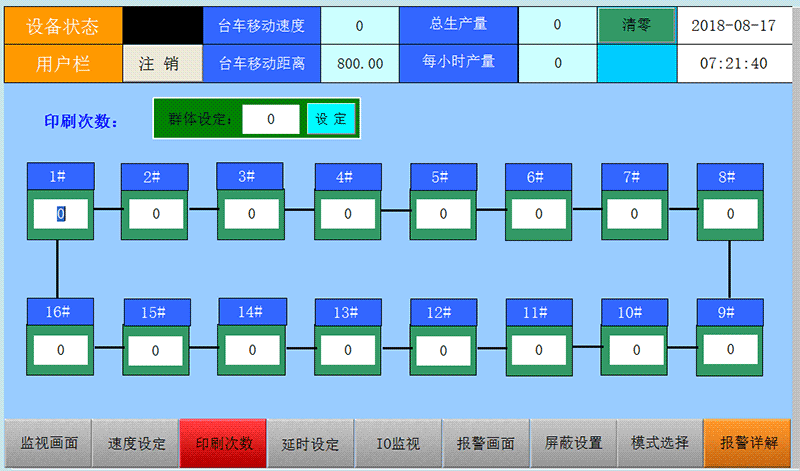

HMI界面增加了群設功能，減少工人操作時間，更便捷。
5
主軸傳動采用速度模式控制，分爲多段速度對應多段的加減速時間，使兩個主驅動電機完成更好的同步效果
6
伺服可以調整至最高速運行，提高整機生産效率，生産印刷兩次，每小時産量500件，超出客戶要求。
-
TP10I 以太網觸摸屏（CTS6 T10I-CH032）
訂貨号：CTS6 T10I-CH032
規 格：10.1寸觸摸屏，真彩LCD-TFT，分辨率1024x600,256k色，1個RS485口，1個USB口，1個以太網口
查看詳情 -
A2S伺服驅動器
訂貨号：CTSD A2S-B1015-M000 /CTSD A2S-B2015-M000 /CTSD A2S-B4015-M000 /CTSD A2S-B7515-M000 /CTSD A2S-B1025-M000 /CTSD A2S-B1025-M001
規 格：功率範圍爲0.1KW-0.4KW；0.75KW-1KW； 支持17Bit總線式編碼器；
查看詳情 -
CPU H224（214-1AD33-0X24/214-1BD33-0X24）
訂貨号：CTH2 214-1AD33-0X24/CTH2 214-1BD33-0X24
規 格：CPU H224：12KB程序空間/8KB數據空間，24VDC電源，14DI/10DO晶體管源型輸出，0.5A,1個PPI,1個自由通訊口，1個以太網通訊口，3路50KHz運控輸出/CPU H224：12KB程序空間/8KB數據空間，220VAC電源，14DI/10DO繼電器輸出，2A,1個PPI，1個自由通訊口，1個以太網通訊口；支持模拟量擴展闆與擴展模塊
查看詳情 -
CTH300 主控CPU（H36-01）
訂貨号：CTH3 H36-001S2
規 格：H36-01：CTH300-H系列标準型CPU,256KB+2*64KB程序空間，1MB數據空間，32KB掉電保持數據空間；1個PPI/自由通信接口，1個以太網通信口，1個EtherCAT通信口，1個CANopen接口，1個USB接口，支持PLCopen單軸運控、插補、電子凸輪和電子齒輪、支持Trace追蹤功能；最大機架數4個（含本地機架）;支持最多64個EtherCAT從站；支持C語言編程。
查看詳情 -
A6S系列伺服驅動器
訂貨号：CTSD-A6S-B1015-M100/CTSD-A6S-B2015-M100/CTSD-A6S-B4015-M100/CTSD-A6S-B7515-M100/CTSD-A6S-B1025-M100
規 格：功率範圍爲0.1KW-0.4KW；0.75KW-1KW； 支持17bit/23bit總線式編碼器
查看詳情 -
CTH300數字量輸出模塊(DQT-08、DQT-16、DQT-32、DQR-08、DQR-16、DQN-16)
訂貨号：CTH3 DQT-080S1/CTH3 DQT-160S1/CTH3 DQT-320S1/CTH3 DQR-080S1/CTH3 DQR-160S1/CTH3 DQN-160S1
規 格：晶體管輸出， 8 x 24VDC/晶體管輸出， 16 x 24VDC/晶體管輸出， 32 x 24VDC/繼電器輸出，8點，2A/繼電器輸出，16點，2A
查看詳情 -
CTH300數字量輸入模塊（DIT-08，DIT-16，DIT-32）
訂貨号：CTH3 DIT-080S1/CTH3 DIT-160S1/CTH3 DIT-320S1
規 格：8點輸入，24VDC/16點輸入，24VDC/32點輸入， 24VDC
查看詳情 -
CTH300 電源模塊（PWR-02）
訂貨号：CTH3 PWR-020S1
規 格：輸入：85～264V AC，輸出：24V DC/2A
查看詳情
