紙巾是每個人生活中必不可少的生活用品，

紙巾生産包裝自然也離不開自動化控制系統。

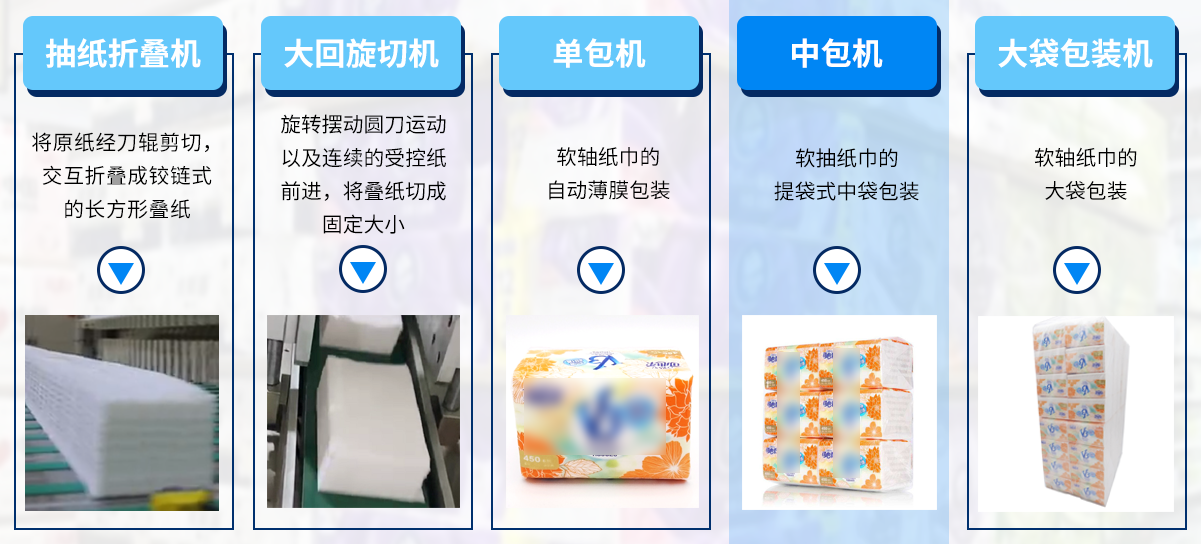

軟抽紙巾包裝自動化生産線主要分爲5個部分

合信方案應用

合信針對中包機市場，開發的EtherCAT總線型控制方案，具備高穩定性/高柔性特點。

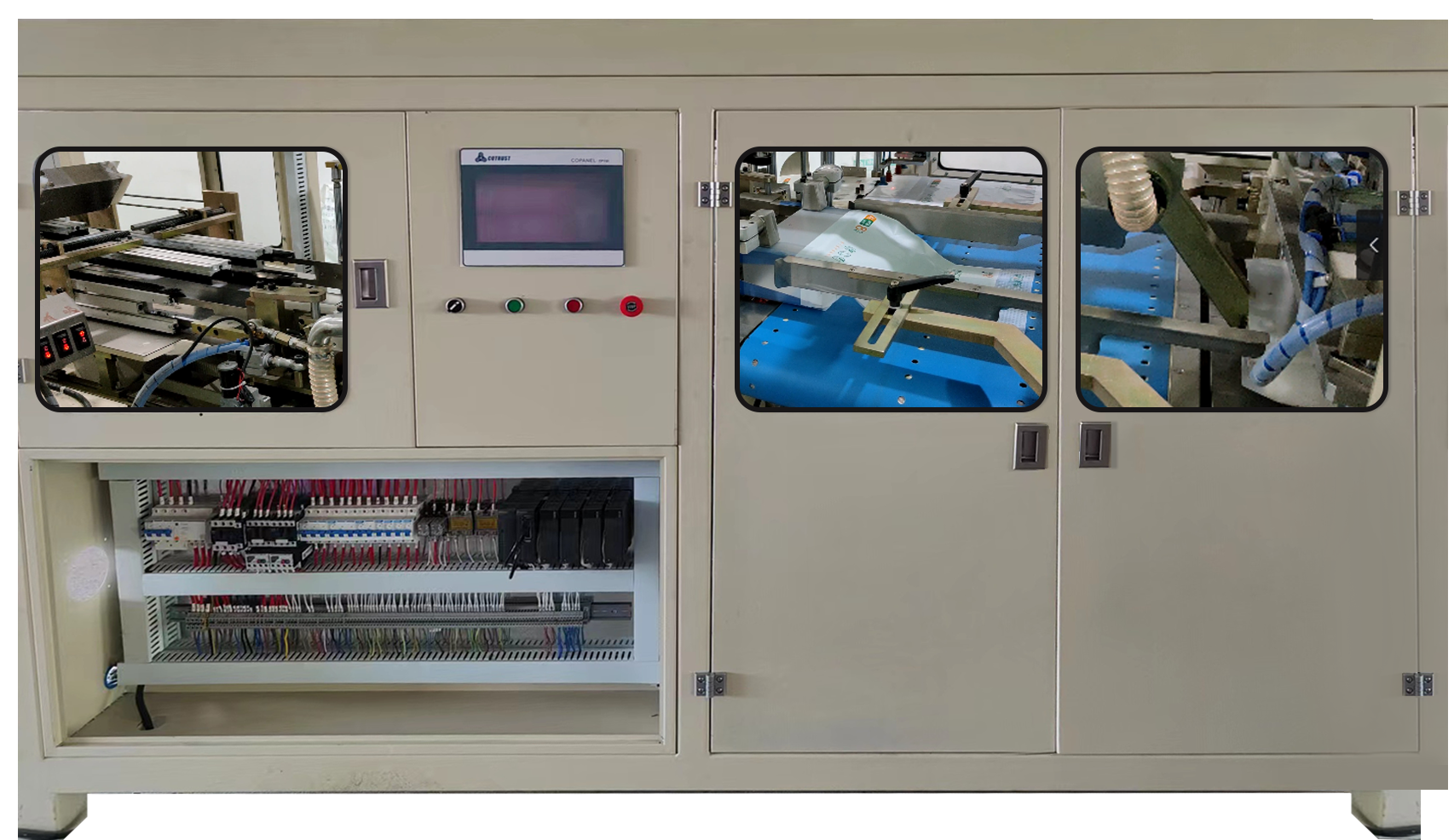

機型簡介：中包機

中包機集推料、撐袋、裝袋、封切于一體的自動包裝機，安裝在單包機的後端。實現将單包抽紙分量推進包膜中，進行封口包裝。

中

包

機

型

合信方案應用

合信針對中包機市場，開發的EtherCAT總線型控制方案，具備高穩定性/高柔性特點。

機型簡介：中包機

中包機集推料、撐袋、裝袋、封切于一體的自動包裝機，安裝在單包機的後端。實現将單包抽紙分量推進包膜中，進行封口包裝。

中

包

機

型

合信抽紙中包機解決方案，采用PLC可依設定精準控制抽紙數量進行包裝，輸送皮帶式機體可與三維包裝機連接起來，實現自動輸送、自動套袋，整機速度快，效率大幅提高。

合信-抽紙中包機控制方案優勢

可實現：

#

循環式推包，包裝速度大幅提升

采用合信控制系統，可以實現推頭完成回到起點的同時其他的工位已做好準備，保證完美協調性。

#

自适應補償功能、精準走位

自适應皮帶補償功能，無需用戶設置複雜參數，保證取袋後每個袋子都能精準走至開袋位置。

#

合信伺服控制-高效率開袋

采用全伺服控制開袋、擴袋，确保高效率開袋、擴袋

#

低速柔和，進袋保證

推頭支持低速推料凸輪曲線，進袋柔和不破包

#

可自行調節排列方式

排列方式自由：(1-2)排×(3-6)列，最高可達25提/分鐘

#

高速運行，精準定位

采用EtherCAT總線通訊方式，系統能夠進行高速運行，反饋位置精确，提高總體生産速度。同時所有伺服采用絕對值，避免設備幹涉。

#

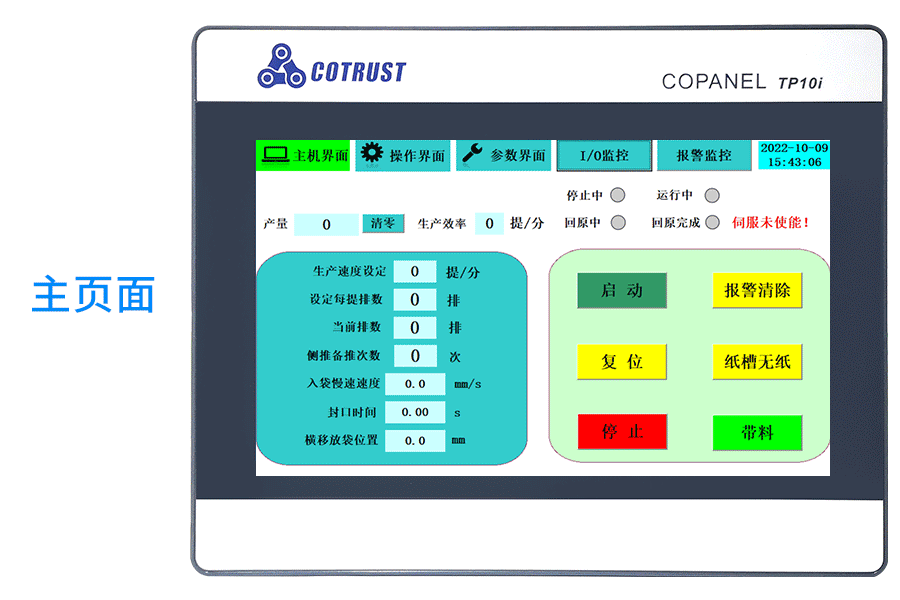

智能異常監測

智能報警檢測系統，可快速排查包裝異常

合信-抽紙中包機控制方案配置

▶

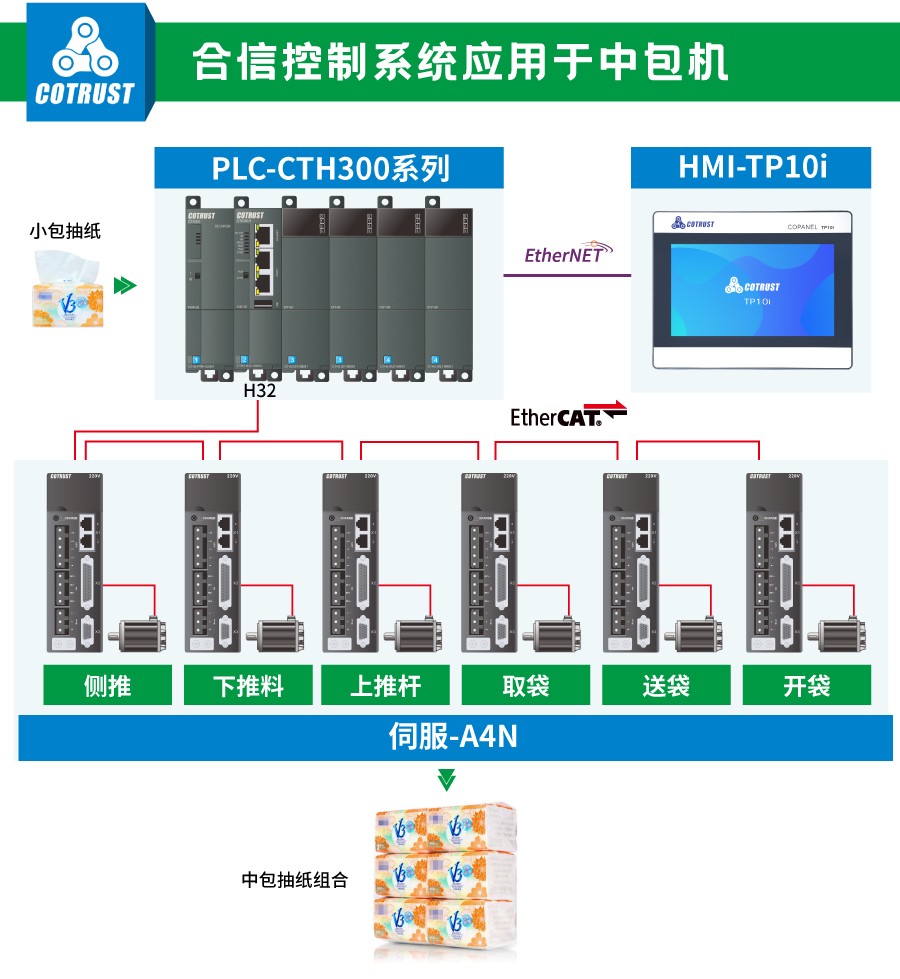

合信針對抽紙中包機控制要求，提供PLC+伺服+HMI整套控制系統。

方案解析

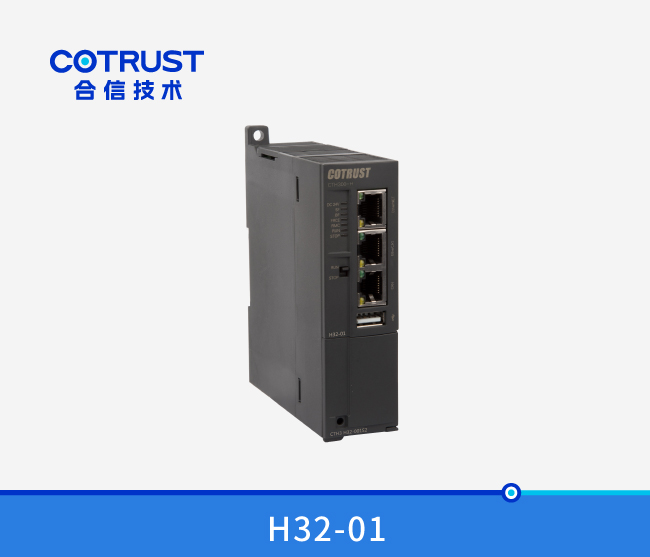

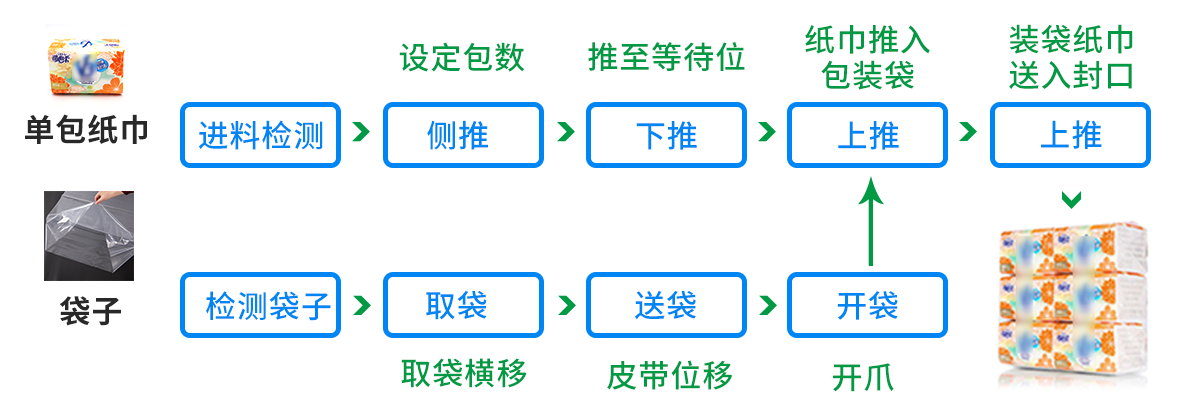

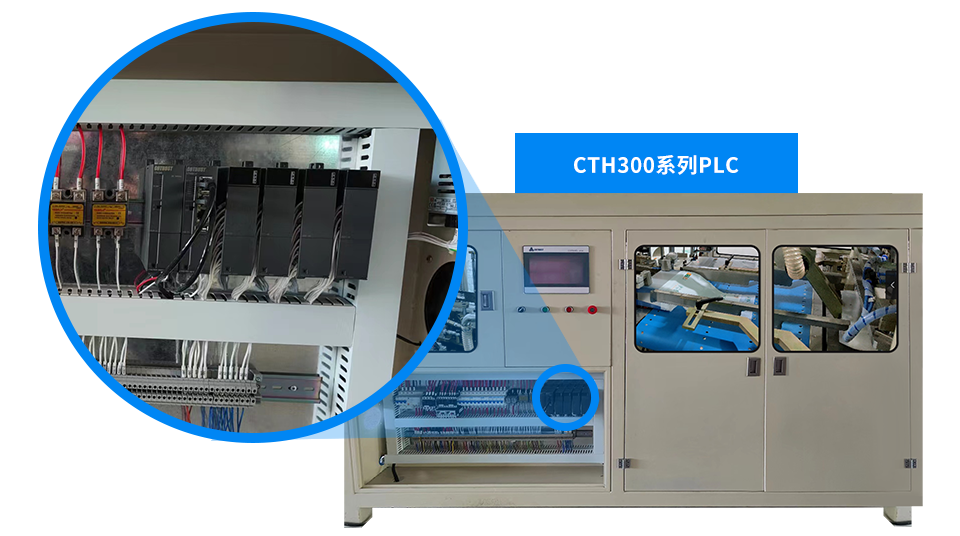

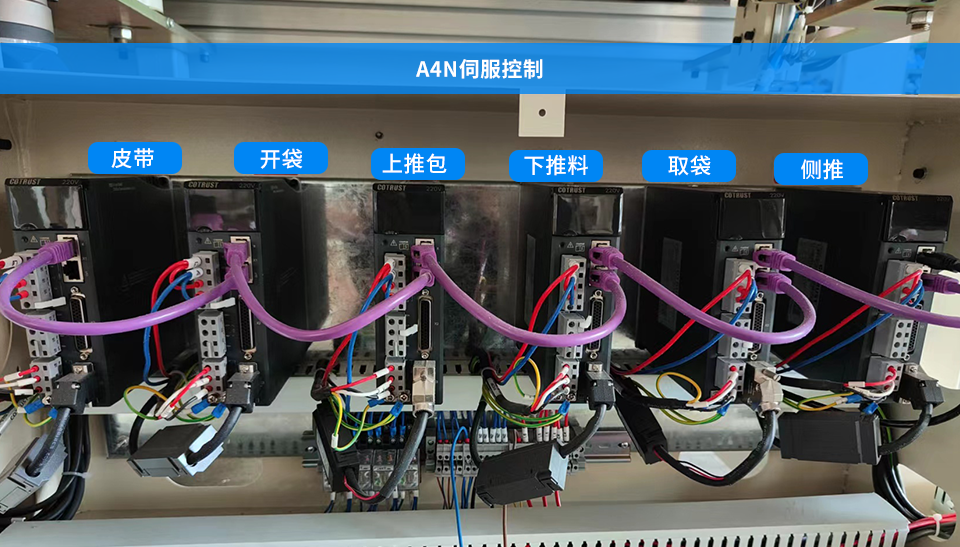

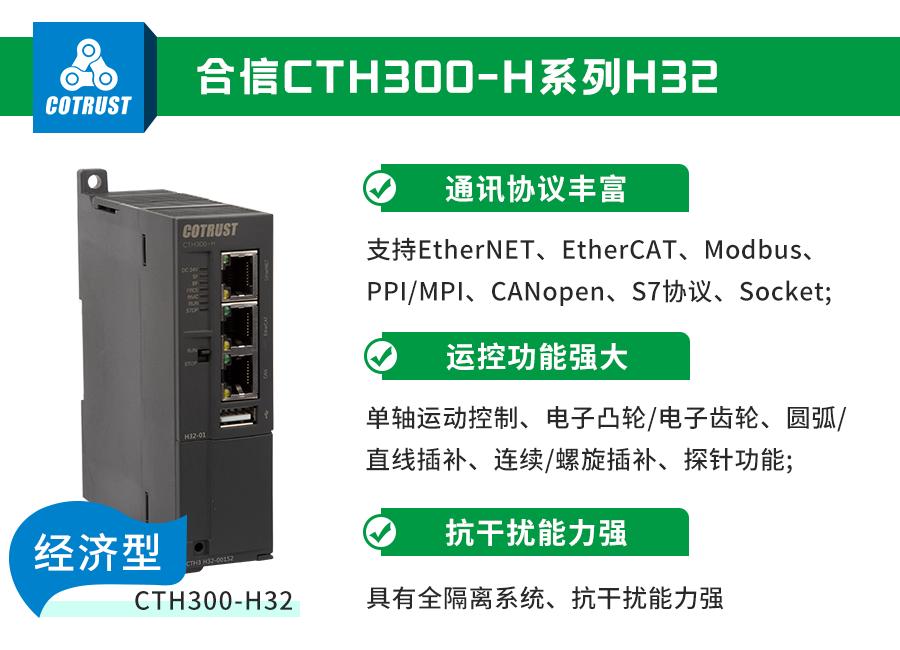

中包機設備方案采用合信CTH300系列總線型運動控制器H32進行主控，通過EtherCAT總線控制6套A4N伺服驅動系統，實現：①抽紙的單次側推包、②整提紙巾下推至等待位、③取包裝袋、④送袋至包裝位、⑤撐袋、⑥将整提紙巾推入包裝中，實現中包裝袋。
