合信爲紙巾包裝生産線提供自動化控制系統
大回旋切紙機在整個抽紙行業充當着不可或缺的角色 。
合信控制系統應用于大回旋切紙機
機型介紹——大回旋切紙機
◀大回旋切紙機
整卷的原紙經過折疊打片機成爲一整條長的紙條後；通過大回旋切紙機皮帶送紙，刀架帶動刀片轉動垂直切割，将一整條長的紙條切分成設定長度的抽紙；随後出料電機将切好的抽紙送到後續的包裝加工工序。

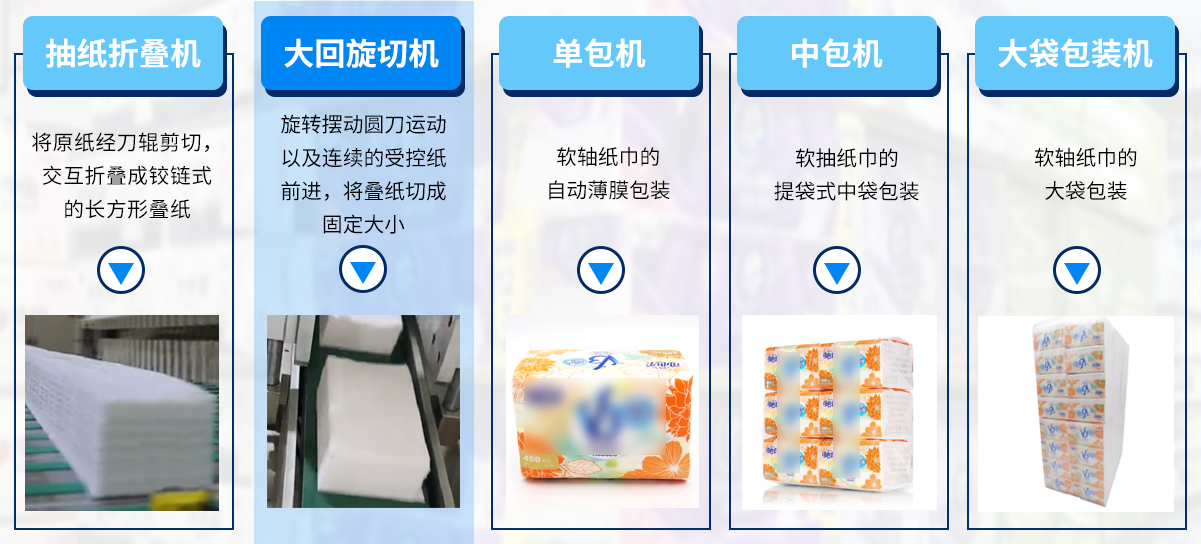

大回旋切紙機在包裝線起着承上啓下的作用。
合信控制系統應用于大回旋切紙機
機型介紹——大回旋切紙機
◀大回旋切紙機
整卷的原紙經過折疊打片機成爲一整條長的紙條後；通過大回旋切紙機皮帶送紙，刀架帶動刀片轉動垂直切割，将一整條長的紙條切分成設定長度的抽紙；随後出料電機将切好的抽紙送到後續的包裝加工工序。
大回旋切紙機在包裝線起着承上啓下的作用。

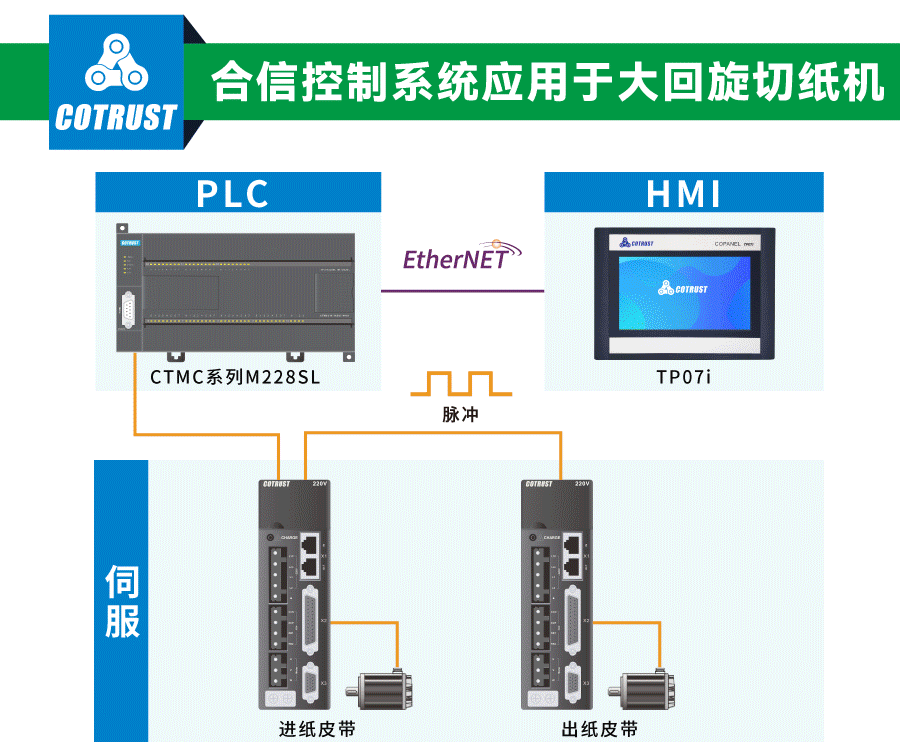

合信-大回旋切紙機控制系統
大回旋切紙機控制系統方案采用合信CTMC系列小型運控控制器M228SL進行主控，通過高速脈沖控制2套A4S伺服驅動系統，實現一台A4伺服帶動進紙皮帶轉動，一台A4伺服帶動出紙皮帶進行傳送。實現紙巾定長的精準快速切割。
傳輸皮帶帶動紙巾走設定長度，直到刀架轉到切紙角度切割紙巾，待切刀完成切割，傳送伺服繼續帶動紙巾走設定長度，循環切割直到紙巾完成設定包數。
根據客戶需求，裁切分爲三分部：齊頭、齊尾功能，中間定長裁切。（齊頭，齊尾功能可以自定義選擇）
齊頭、齊尾功能：目的是紙巾頭尾有毛刺邊沿，所以需要裁切齊，要精準控制，采用中斷定位方式，配合高性能伺服精準裁切，減小廢料。
中間定長裁切：采用CTMC特有的凸輪功能，使得整個速度曲線比較光滑，機器運行就比較柔滑，加長機器的使用壽命。

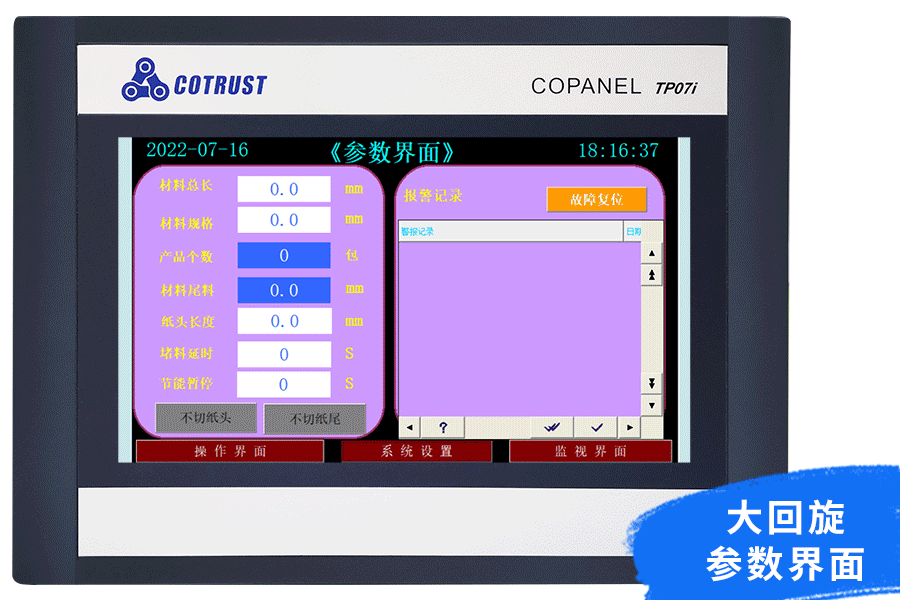

合信控制系統搭配TP07i系列人機界面，可以實現設置生産速度，紙頭長度，紙巾長度、磨刀間隙，磨刀時間，磨刀進給，監控總産量等功能。畫面簡潔，方便操作員調試。
合信-大回旋切紙機控制系統優勢
切得快
合信CTMC運控PLC主控，運算速度快，每分鐘可達280切，速度快，效率高；
切得準
凸輪跟随精度高，長度不随速度變化；
全伺服控制，切刀軸精準；
智能異常檢測
調機工藝中，卡紙保護和連料報警，保護切刀。
-
TP07I 以太網觸摸屏（T07I-CH030）
訂貨号：CTS6 T07I-CH030
規 格： 7寸觸摸屏，真彩LCD-TFT，分辨率800x480,256k色，1個RS485口，1個USB口，1個以太網口，支持WIFI擴展
查看詳情 -
A4N網絡型伺服驅動器
訂貨号：A4N-B1012-M200/A4N-B1015-M200/A4N-B2012-M200/A4N-B2015-M200/A4N-B4012-M200/A4N-B4015-M200/A4N-B7512-M200/......
規 格：A4N網絡型：功率範圍爲0.1-7.5KW；速度環帶寬1.2KHz；支持MODBUS RTU通訊協議和EtherCAT通訊協議；支持兩路探針輔助功能，鎖存位置；可選配支持2500線增量編碼器或17Bit總線式絕對值編碼器；支持振動抑制，剛性等級選擇，慣量識别。
查看詳情 -

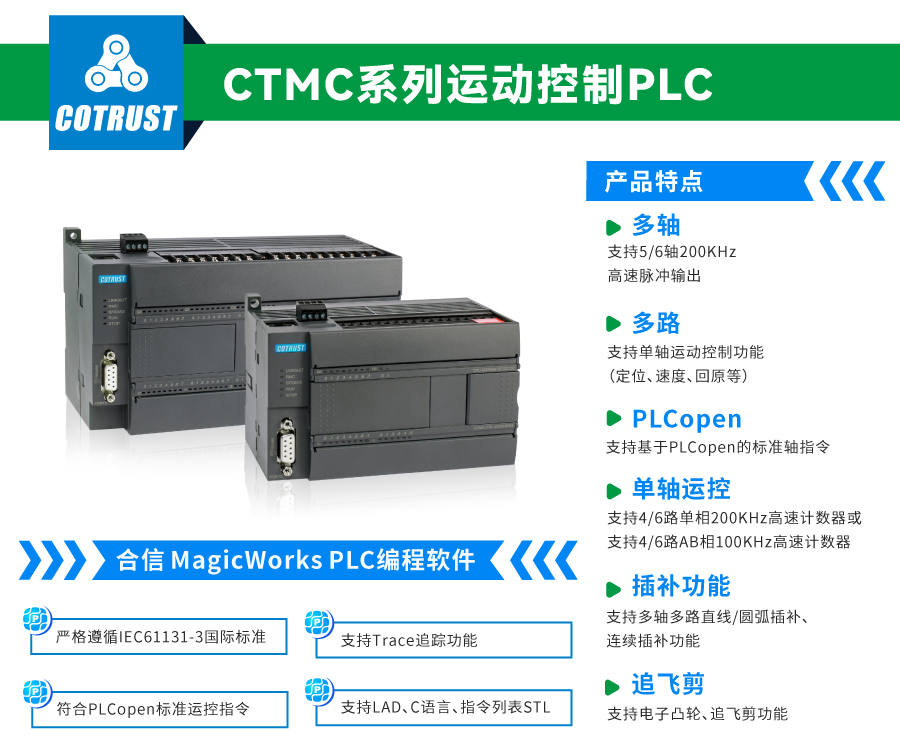

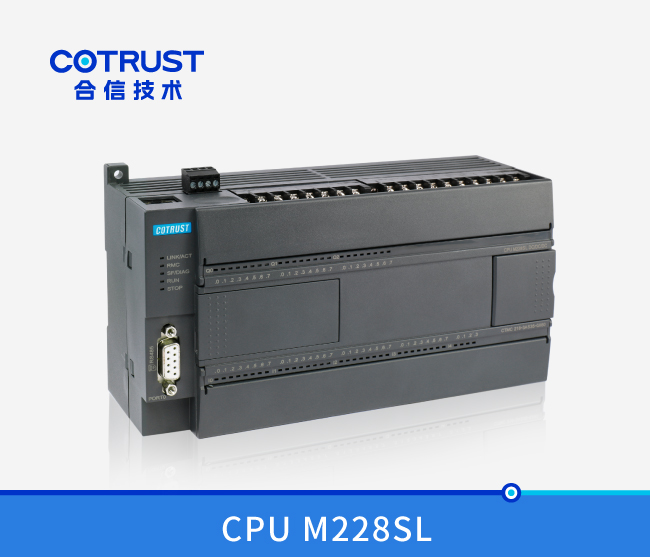

高速追飛剪型CPU M228SL，晶體管漏型輸出(218-3AS35-0X60)
訂貨号：CTMC 218-3AS35-0X60
規 格：小型運動控制器，CTMC系列高速追飛剪型，M228SL，24VDC電源，36DI/24DO晶體管漏型輸出，，支持6路*200KHz運控輸出（Pulse/Dir），支持6路單相200KHz高速計數器或6路AB相100KHz高速計數器，72KB+24KB+24KB程序空間/64KB數據空間，2個RS485串口（2個PPI和自由通訊口可切換），1個以太網通訊口，數據永久保存，支持模拟量、CAN和RS485擴展闆，支持PLCopen庫應用，支持單軸、直線/圓弧插補、連續插補、電子凸輪和追飛剪功能。
查看詳情
