玻璃機械-中空玻璃塗膠生産線

中空玻璃塗膠生産線控制方案

機型描述：

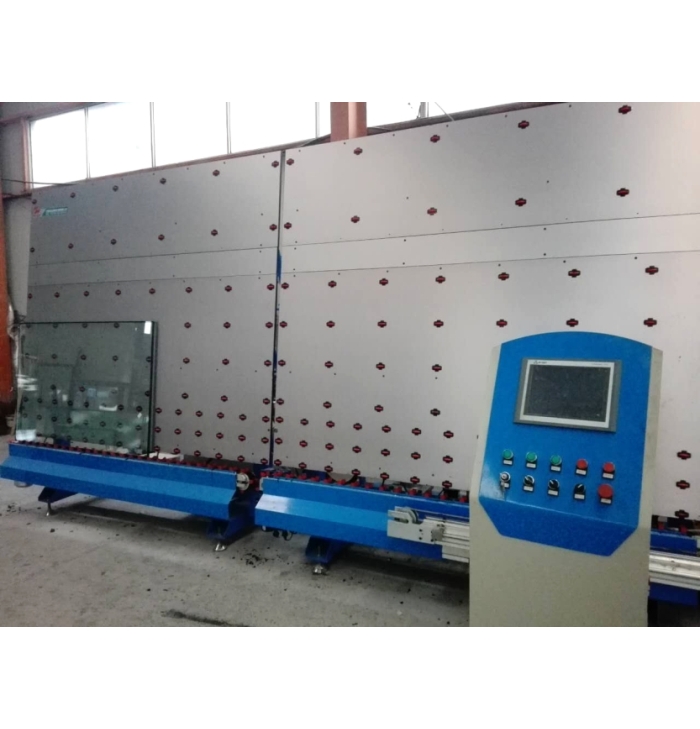

中空玻璃是一種良好的隔熱、隔音、美觀适用、并可降低建築物自重的新型建築材料。全自動立式中空玻璃塗膠生産線主要是将兩片（或三片）玻璃，使用高強度高氣密性複合粘結劑，将玻璃片與內含幹燥劑的鋁合金框架粘結，制成的高效能隔音隔熱玻璃。

工藝要求
中空玻璃片間粘貼的鋁合金框架條可能會深淺不一，在出膠量固定的情況下，爲保證打膠線條不出現忽大忽小、凹凸不平的情況，需确保在每分鐘30米的運行速度下，根據測量出的掃描深度，每5毫米長度進行速度調整，這需要在極短控制周期內完成速度響應。

方案特點：

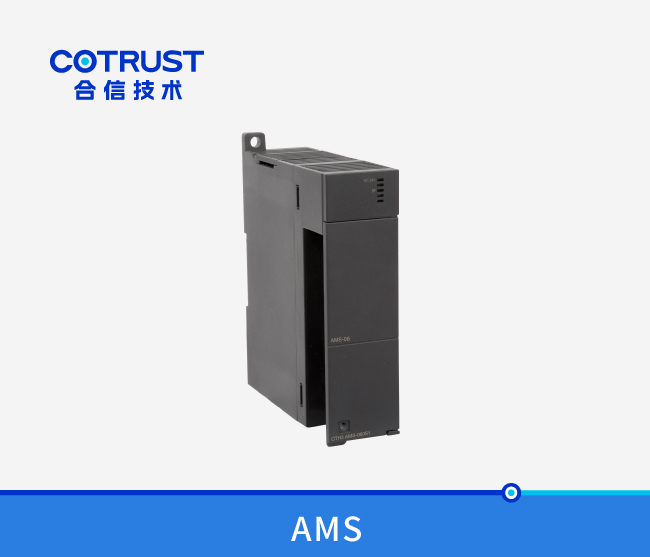

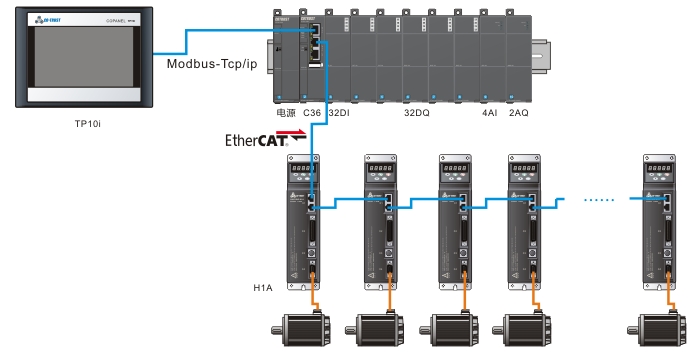

因設備工作效率高，塗膠速率最低要求30米/分鐘，對PLC掃描要非常快，多幾毫秒的延遲就意味着幾毫米的誤差，同時要根據測量的掃描深度實時更改多個軸的運行速度。方案采用合信技術CoMotion?平台，PLC控制器基于Codesys+Cortex A8 1GHz軟硬件架構，通過高速實時的EtherCAT現場總線連接9個軸，掃描控制周期不超過2ms，無需在程序中做中斷處理，在滞後2個掃描周期就能改變多軸的速度給定；PLC支持豐富的PLCopen标準單軸運動控制指令及齒輪同步指令，很好的滿足中空玻璃塗膠生産線應用需求。
