全自動沾錫打端插殼機

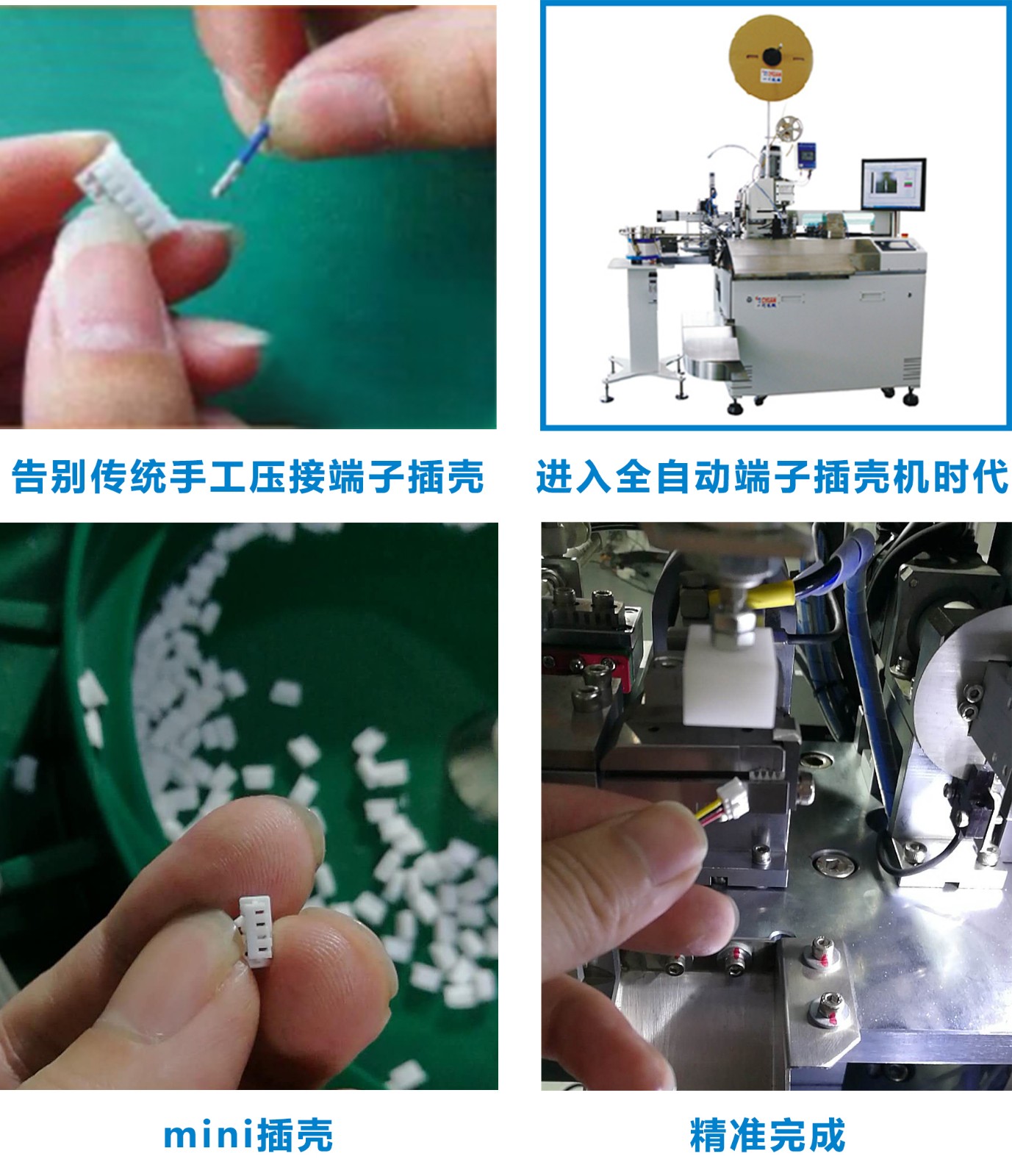

告别傳統線束加工，看合信在全自動沾錫打端插殼機中的精準控制，用CTH3 C35及H1A伺服完美快速制造醫療端子線。
全 自 動 剝 線 扭 線 沾 錫 打 端 插 殼 機
顧名思義：
剝線，扭線，沾錫，打端，插殼，全自動一氣呵成。
全自動沾錫打端插殼機-核心控制部分
1. 前端工位：線材前端加工（剝皮、半剝、扭線、沾錫）
可同時放置7種線材，可單獨在觸屏設置。
剝線：可設置設長度、剝皮長度、半剝長度、切合咬合度。（優勢：快速方便，靈活不傷芯）
扭線功能：可選開啓或關閉，扭線速度可調 （優勢：扭線又直又漂亮）
沾錫功能：可選開啓或關閉，可分别設定沾助焊劑、沾錫深度、沾錫速度、檢測助焊劑容量、自動撥錫設計、自動檢測錫面及時送錫（優勢：靈活、沾錫均勻、準确、助焊劑不中斷、定時刮錫渣、保證錫面高度）
2. 後端工位：線材後端加工（剝皮、打端、換向）
打端：設置壓力檢測 （實時檢測，壓力不正常系統棄線）
視覺裝置（打端完成，拍照檢測）
換向：伺服完成換向 （定位快速準确）
3. 插殼工位：插殼動作、更換夾緊膠殼、篩選成品
插殼：
A、伺服完成插殼，以絲的單位微調位置，保證每根線準确插入膠殼中
B、插入壓力檢測裝置、拉出拉力檢測裝置 （力量異常檢測，保證端子正确插入，卡扣正常）
篩選成品： 無異常入成品倉
送膠殼：振動盤裝置，保證無反殼，與設備運行速度同步。
4. 觸屏系統：可選觸摸屏或者一體機作爲輸入顯示裝置。（如有視覺系統，可與視覺共用PC）
合信技術針對打端插殼機的控制需求進行分析，推出了全套基于自主産品的控制和驅動系統。
系統組成：
1. CTH300系列EtherCAT總線主站PLC ：CTH300-C35
2. 具備EtherCAT通信功能的H1A伺服驅動器
(14套完成14個平移與動作)
合信Copanel系列以太網觸摸屏TP系列
合信技術針對打端插殼機的控制需求進行分析，推出了全套基于自主産品的控制和驅動系統。
系統組成：
1. CTH300系列EtherCAT總線主站PLC ：CTH300-C35
2. 具備EtherCAT通信功能的H1A伺服驅動器
(14套完成14個平移與動作)
合信Copanel系列以太網觸摸屏TP系列

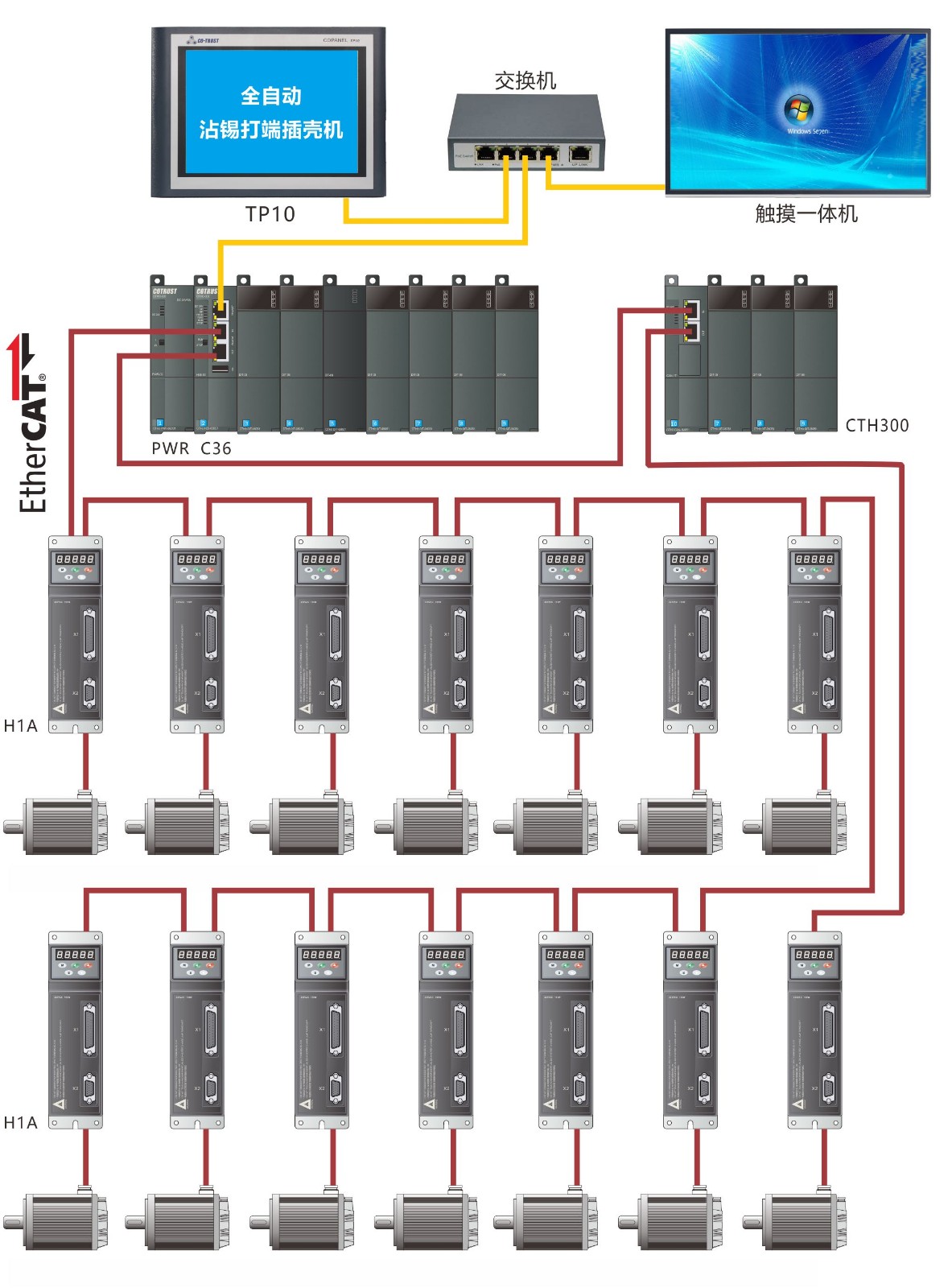

合 信 控 制 系 統 架 構
快 準 穩
A、
采用高精度17位H1A伺服，
每圈高達131072的脈沖，定位精度高達0.01mm；
B、
使用高速EtherCAT總線，
更短的通訊周期使得控制更加得心應手；
C、
可達1000個 / 小時 (45mm長以內，雙PIN膠殼)；
功 能 多
尺寸切斷、單端剝皮、雙端剝皮、
單端半剝、雙端半剝、單端紐線、
單端沾錫、單端壓著、單端插殼；
易 操 作
布線簡易：用網線連接不再需要繁瑣的接線；
參數設置簡單；錯誤報警細緻；
異常自動停機并将檢出狀況顯示于控制面闆上，
方便迅速排除狀況以減短停機時間。
全自動沾錫打端插殼機
整機采用合信工業專用控制器配合全伺服控制，
使送線、剝皮、扭線、沾錫、打端、
穿膠殼等位置更爲精确、穩定。
運行速度快，效率高，控制簡單易操作可遠程。
線束行業的夥伴們，多多交流吧！
-
TP10以太網觸摸屏（CTS6 T10-CH030）
訂貨号：CTS6 T10-CH030
規 格：10.4寸觸摸屏，真彩LCD-TFT，分辨率800x600,256k色，2個RS485口，2個USB口，1個以太網口
查看詳情 -
A6S系列伺服驅動器
訂貨号：CTSD-A6S-B1015-M100/CTSD-A6S-B2015-M100/CTSD-A6S-B4015-M100/CTSD-A6S-B7515-M100/CTSD-A6S-B1025-M100
規 格：功率範圍爲0.1KW-0.4KW；0.75KW-1KW； 支持17bit/23bit總線式編碼器
查看詳情 -
CTH300數字量輸出模塊(DQT-08、DQT-16、DQT-32、DQR-08、DQR-16、DQN-16)
訂貨号：CTH3 DQT-080S1/CTH3 DQT-160S1/CTH3 DQT-320S1/CTH3 DQR-080S1/CTH3 DQR-160S1/CTH3 DQN-160S1
規 格：晶體管輸出， 8 x 24VDC/晶體管輸出， 16 x 24VDC/晶體管輸出， 32 x 24VDC/繼電器輸出，8點，2A/繼電器輸出，16點，2A
查看詳情 -
CTH300 主控CPU（C37-02/C37-01/C36-01/C35-01）
訂貨号：CTH3 C37-002S2/CTH3 C37-001S2/CTH3 C36-001S2/CTH3 C35-001S2
規 格：C37-02：32MB程序數據空間，120KB掉電保持數據，55M擴展總線,支持CODESYS編程平台SP11版本；（推薦） C37-01：32MB程序數據空間，64KB掉電保持數據，55M擴展總線；（推薦） C36-01：32MB程序數據空間，64KB掉電保持數據，55M擴展總線；（推薦） C35-01：32MB程序數據空間，64KB掉電保持數據，55M擴展總線；（推薦）
查看詳情 -
CTH300數字量輸入模塊（DIT-08，DIT-16，DIT-32）
訂貨号：CTH3 DIT-080S1/CTH3 DIT-160S1/CTH3 DIT-320S1
規 格：8點輸入，24VDC/16點輸入，24VDC/32點輸入， 24VDC
查看詳情 -
CTH300模拟量輸入模塊（AIS-04、AIV-08、AIC-08）
訂貨号：CTH3 AIS-040S1/CTH3 AIV-080S1/CTH3 AIC-080S1
規 格：模拟量電壓電流輸入，4AI x 12bit/模拟量電壓輸入，8AI x 16bit/模拟量電流輸入，8AI x 16bit
查看詳情 -
CTH300模拟量輸出模塊（AQS-04，AQS-08）
訂貨号：CTH3 AQS-040S1/CTH3 AQS-080S1
規 格：模拟量電壓電流輸出，4AQ x 12bit/模拟量電壓電流輸出，8AQ x 12bit
查看詳情 -

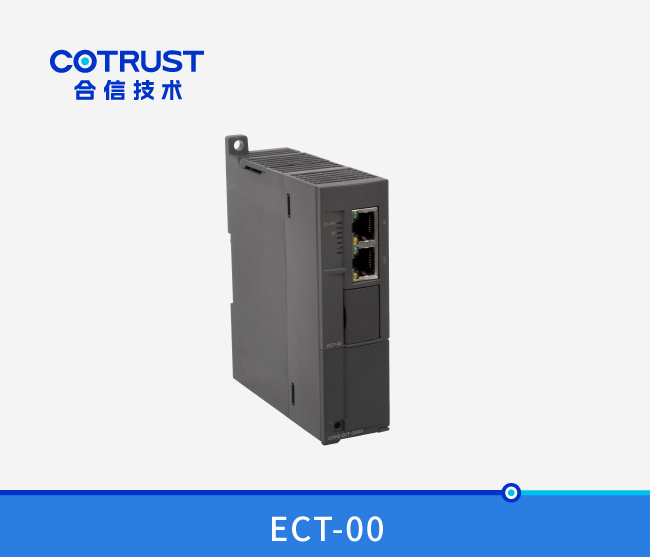

EtherCAT從站模塊（ECT-00）
