行業方案_Banner
行業方案
技術方案成功案例相關産品

11月，小合分享了合信方型锂電池卷繞機方案；

貌似掀起了討論的小高潮；

于是，今天重磅推出锂電第二彈：

最炫的，疊片動力電池[機器人裝配生産線]來了

基于合信控制系統的疊片電池

——機械手全自動裝配生産線

”


建議WIFI下觀看[機器人裝配生産線]

點擊邊框調出視頻工具條

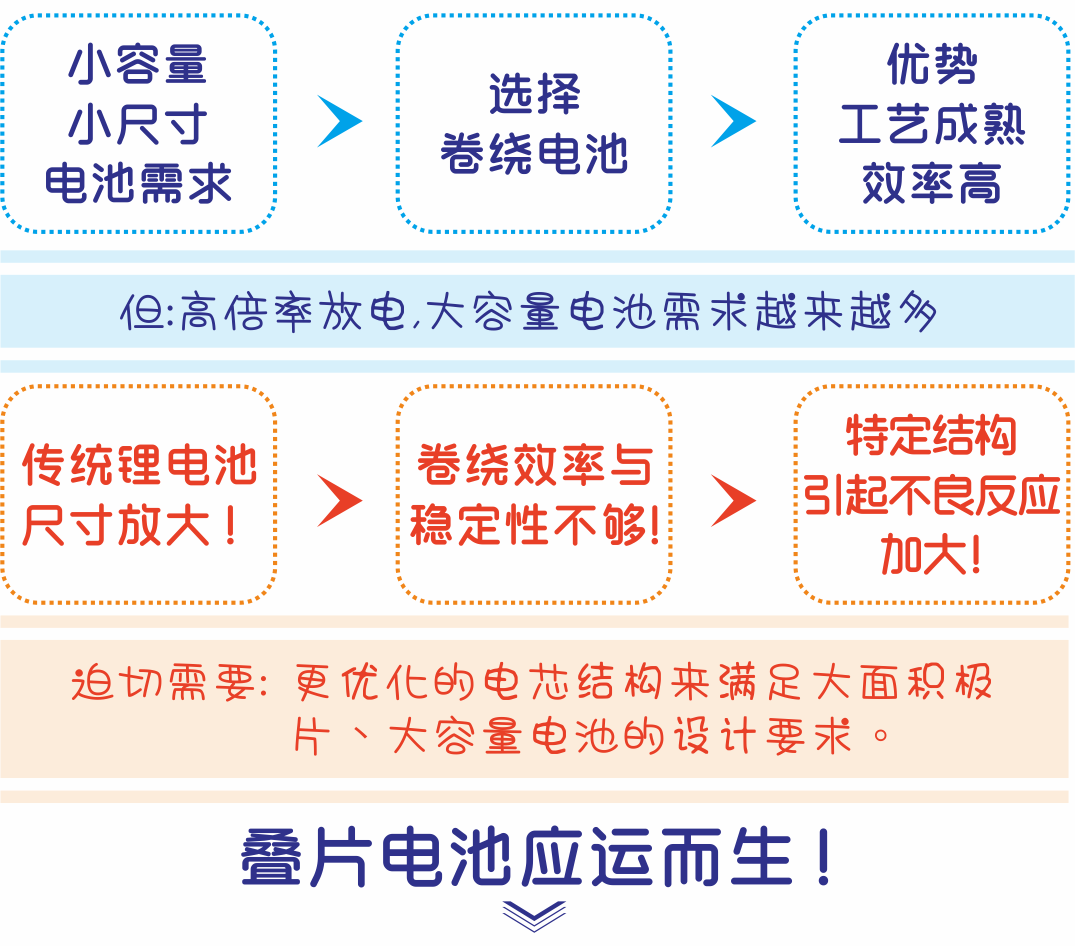

疊片電池應運而生

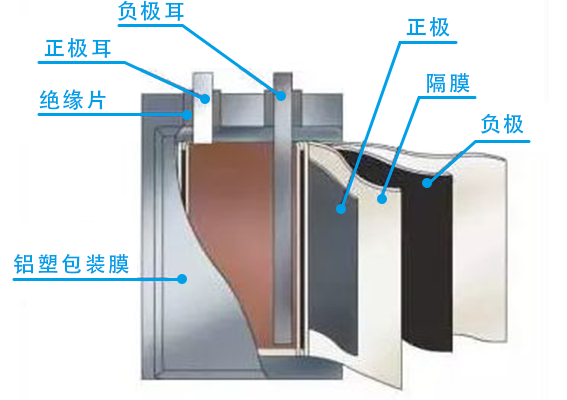

疊片電池結構


疊片電池優勢：

①. 均勻一緻的反應界面

②. 更均勻的電流密度，優良內部散熱性能

③. 內阻低、容量大、高倍率

④. 厚度便于控制，可超薄可超厚

⑤. 适用于異形、動力電池、高倍率電池

疊片動力電池裝配生産線

流程示意圖

▽

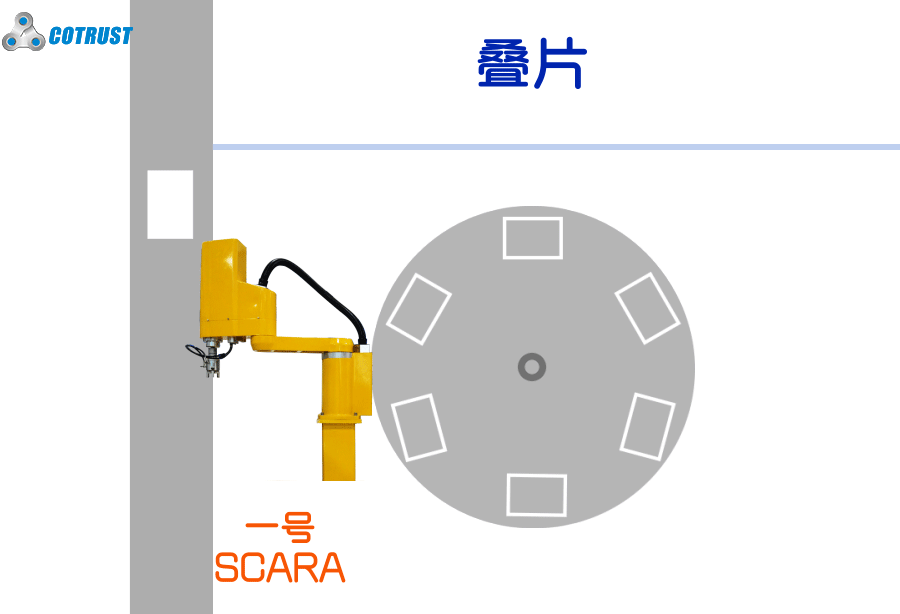

經過疊片之後，來到組裝生産線的第一個加工圓盤：預焊操作台。4個加工工位完成後一号機器人搬運到傳送帶。

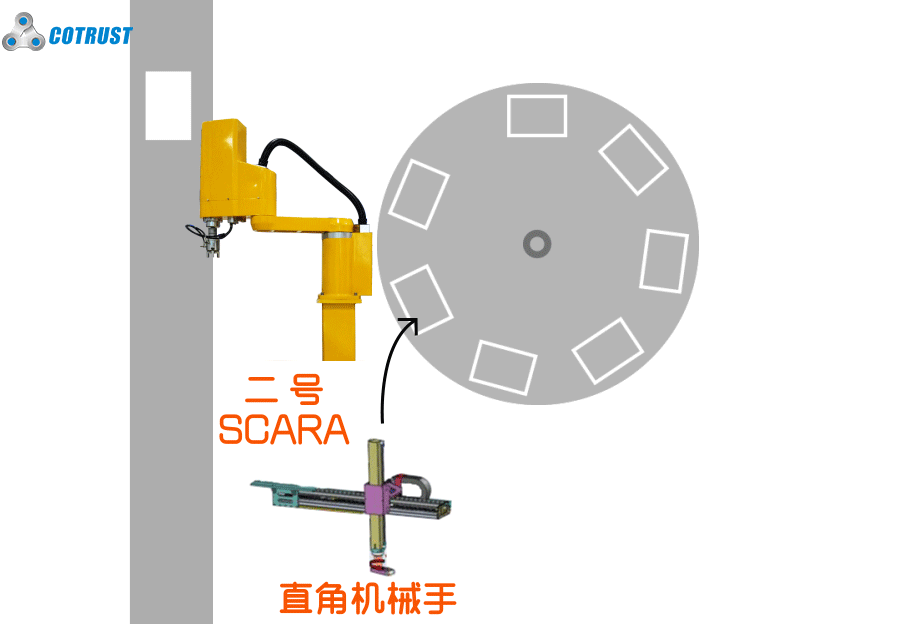

第二個加工圓盤：焊接操作台。控制直角機械手送蓋闆極，經過5個加工工位完成後二号機器人搬運到傳送帶。

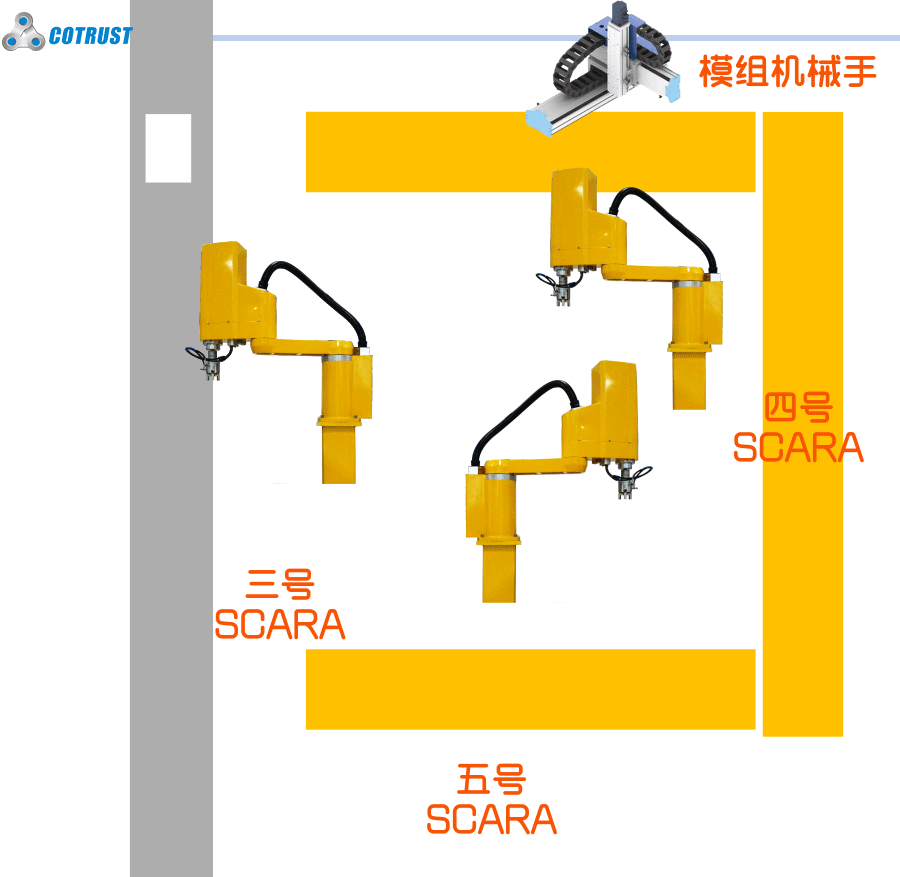

第三操作工序主要功能就是貼膠。

三号機器人：負責進料和出料；

四号機器人：負責抓電池到熱熔底闆和抓電池到熱熔包膜；

五号機器人：負責把熱熔包好膜的電池抓到貼膠處，貼膠完後抓走給一号機器人取出到傳送帶。

疊片電池裝配生産系統——控制要求

視頻所見的生産線是負責動力锂電池的疊片，極耳預焊、檢測、焊接、貼膠，包膜，熱熔，入殼等多道工序，整個過程需要快速銜接，外圍設備與多個SCARA機器人配合。整個系統需要多機器人協同控制全部控制由一個主機控制完成，減少不同系統間的數據交換。通過EtherCAT的總線連接20多個驅動器加多個EtherCAT遠程IO模塊，爲遠距離多點數的應用。



重中之重——合信方案

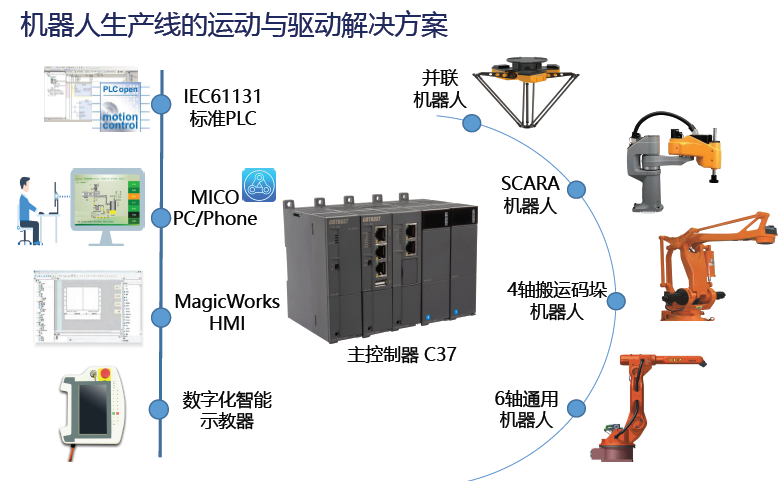

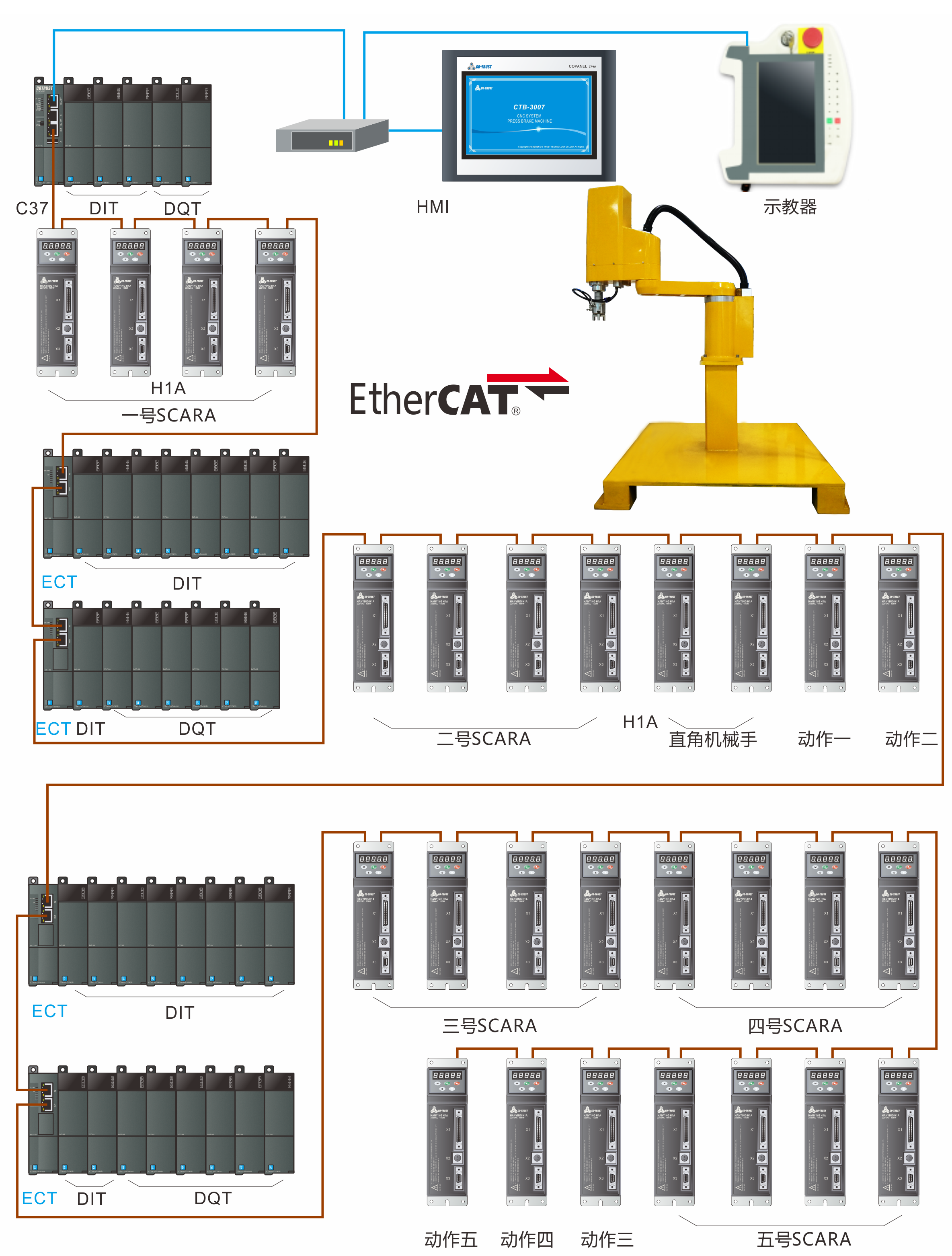

方案采用CTH300系列C37運動控制器和機器人示教器，通過EtherCAT總線通訊方式搭配H1A伺服驅動器和EtherCAT遠程IO模塊，以擴展模塊方式與設備外部信号交互，組成整套機器人生産線的解決方案。

這個方案可以控制多種模型的機器人，單主機同時控制多個機器人，并且擴展外部軸非常方便，廣泛應用于有機器人流水線式的控制需求。


方案優勢



C37

1. CODESYS軟件平台

2. 支持PLCopen标準運動控制指令、支持電子凸輪/電子齒輪

3. 支持CNC及多種機器人模型算法

MICO

1. 基于互聯網的智能終端，可實現遠程監控

2. 支持多種平台，WINDOWS、IOS、ANDROID

3. 可通過合信HMI的組态軟件組态顯示界面，不需其它軟件生成。

示教器

1. 歐系風格設計，輕便舒适

2. 顯示界面可以通過上位機組态

合信技術機器人生産線解決方案：

1. 集成運動控制、PLC控制和網絡控制于一體

2. 可獨立使用各功能模塊，又可集成實現各種複雜控制功能。

3. 更高的穩定性、開放性。

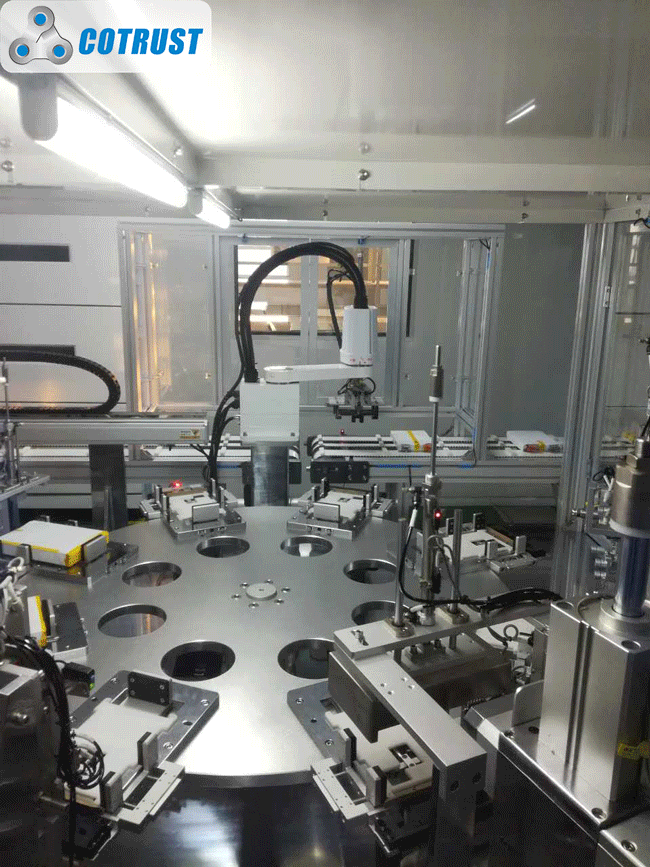

現場圖
