LED球泡燈

技術方案成功案例相關産品

行業設備與簡介

LED照明産業

是國家節能減排政策重點鼓勵發展的産業。

LED球泡燈全自動裝配生産線

是LED照明燈具企業的基礎裝備。

工藝流程及控制要求

① LED生産線工序較多，包括自動上料、自動定位、自動裝配、自動整線、自動在線焊接、自動檢測、自動剔廢、自動鉚接等。

② 系統分爲七個站點共控制82個軸，每個站點完成2至3個工序，每個站點之間都需要進行數據交換，同時配置了8個人機界面，每個人機界面都要和每個站點進行通信。

③ PLC需要強大的通信處理能力和組網能力

合信方案架構

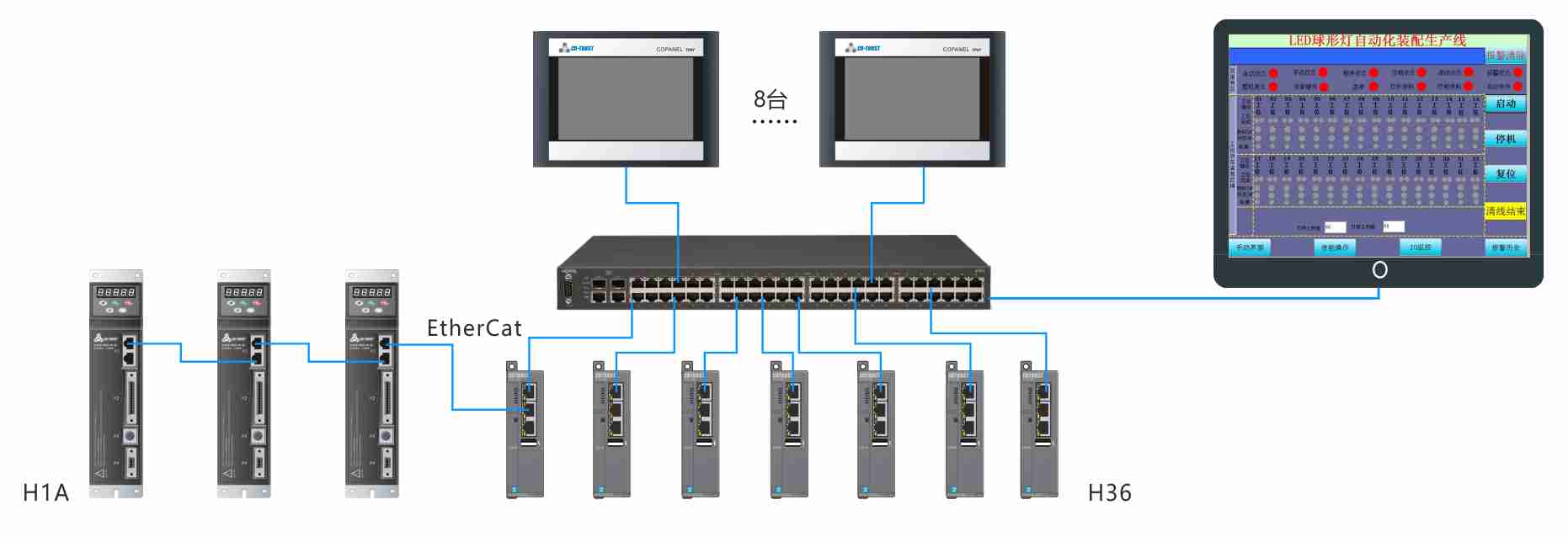

系統構架圖：

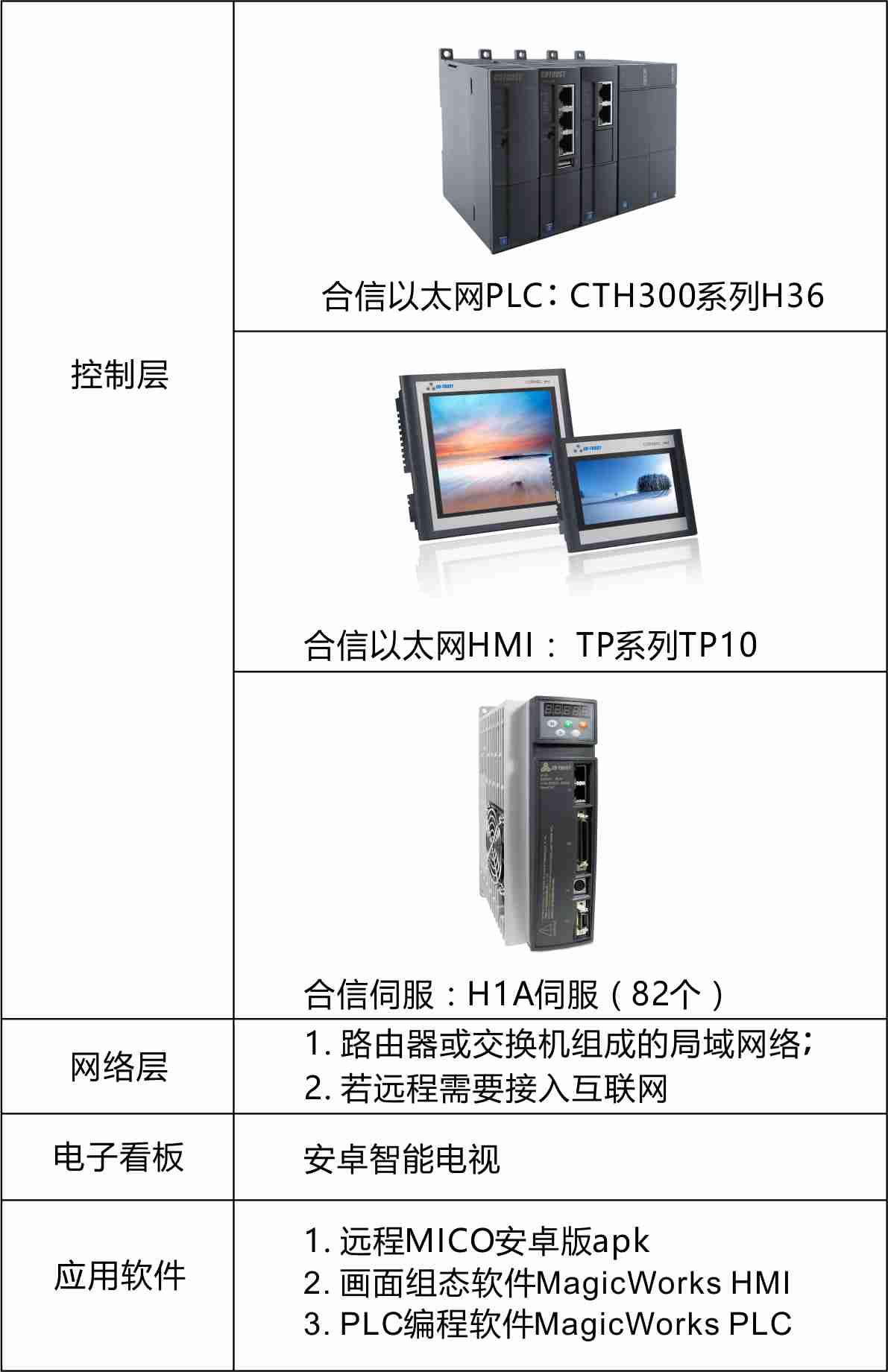

産品配置表：

方案說明

合信采用以邏輯控制見長的H系列标準型CPU，集成100Mbps的Ethernet以太網口支持8個UDP_PPI連接實現8個TP10I以太網觸摸屏的連接，并且通過MODBUS_TCP實現PLC之間的數據交換。通過高達100M的Ethercat現場總線和82台H1A伺服建立通訊網絡，控制機械手運載物料，以達到物料運行平穩，速度快，重複運行精度高的特點。并且根據客戶需求伺服定制多段速的功能。

方案優勢

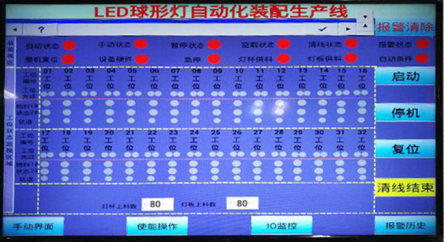

爲滿足照明燈具企業的高質量、高效率、高産能需求并實現遠程的維護與數據監控，合信開發的LED全自動物聯網裝配生産線系統，隻需7個零件，經過18個步驟，4秒鐘就可以生産出一個LED球泡燈。

① 以上配置讓CTH300 H系列PLC與TP系列HMI通過标配的以太網接口，輕松組網；

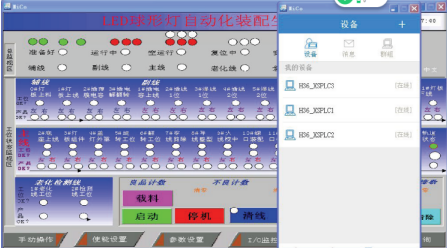

② 通過安裝合信MICO遠程平台軟件，便捷的将設備接入MICO雲平台中，實現遠程維護以及在電子看闆（智能電視）上的數據監控；

③ 看闆也可組網，多個看闆組成網絡，實現所有工業設備均在互聯網中，工業互聯，遠程監控。

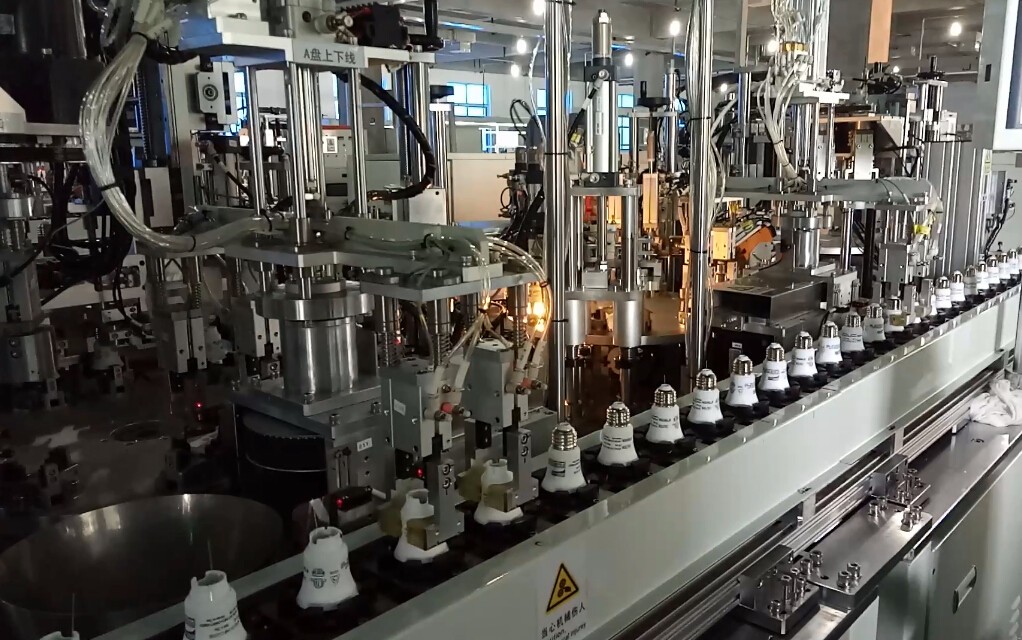

現場
