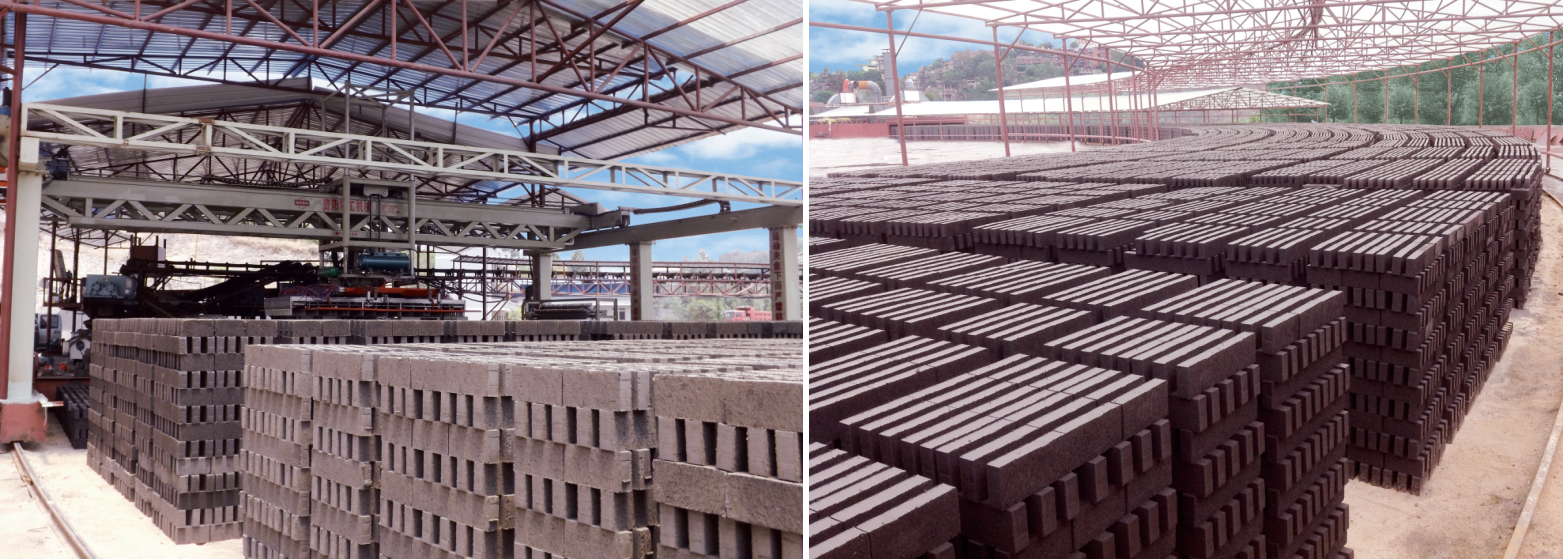

曾經，搬磚靠人，人累效率低

如今這個機器換人的時代

給大家介紹：

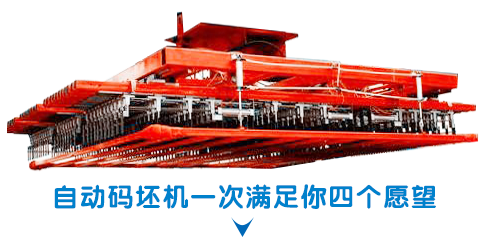

磚窯行業搬磚能手——自動碼坯機

”



自動碼坯機機型介紹

自動碼坯機主要有專用切條機，切坯機，翻坯機、分坯機，夾坯機，行走系統，升降系統，旋轉系統和PLC自動控制系統等組成。碼坯機可以将濕坯、幹坯放在相應的位置，碼放方式靈活、快捷、對任何形式的窯型皆可應用。


碼坯機工藝及控制要點

01

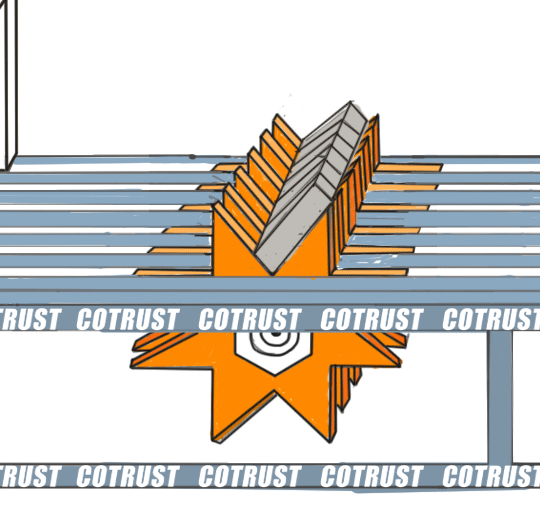

前端翻坯機翻轉處理



02

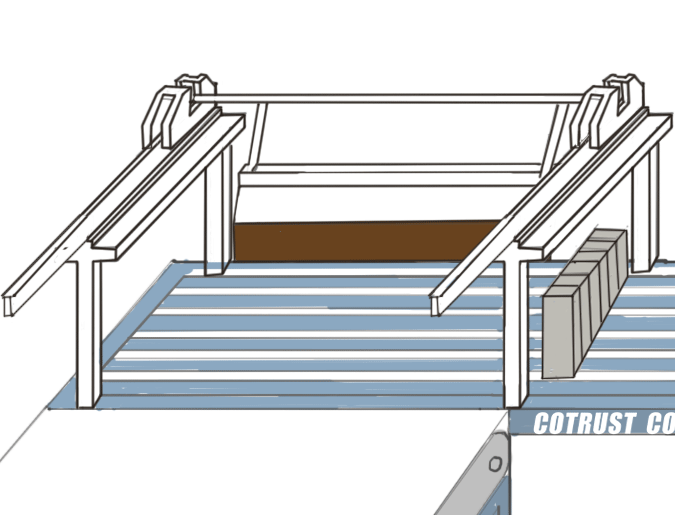

通過編排伺服将磚坯編排好，

讓磚坯與磚坯間形成1-2mm的間隔，

便于夾具夾緊


03

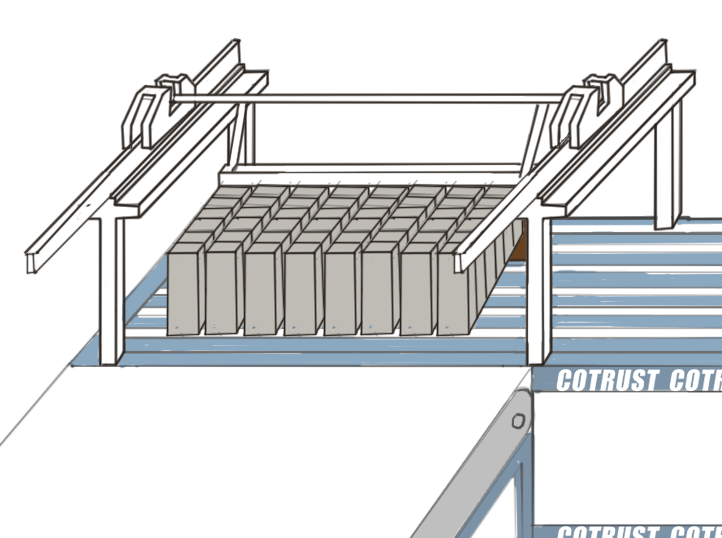

編排好的磚坯傳送至旋轉裝置下



04

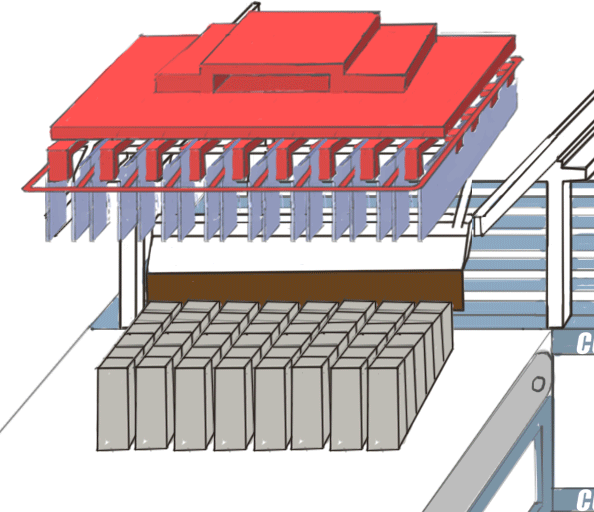

夾具下降、夾緊、提升


05

旋轉裝置行走時通過行走伺服控制擺臂弧形下降，

直至到達對應位置停止，

松開夾具回走


06

完成碼坯~！


控制要點

1. 編排的磚坯分離距離爲1-2mm，要求伺服精準，穩定。

 2. 邏輯控制簡單，電子凸輪平滑。

傳統方案：直上直下

傳統方案的提升裝置，采用直上直下。裝置機械機構過于龐大，占用較大空間。

合信方案

基于EtherCAT總線的電子凸輪

合信采用CTH300系列C37電子凸輪方案，減小提升裝置的結構，小巧美觀，高端大氣。

合信采用H1A伺服及配套單機完成磚坯的精準編排、夾具的旋轉與行走。

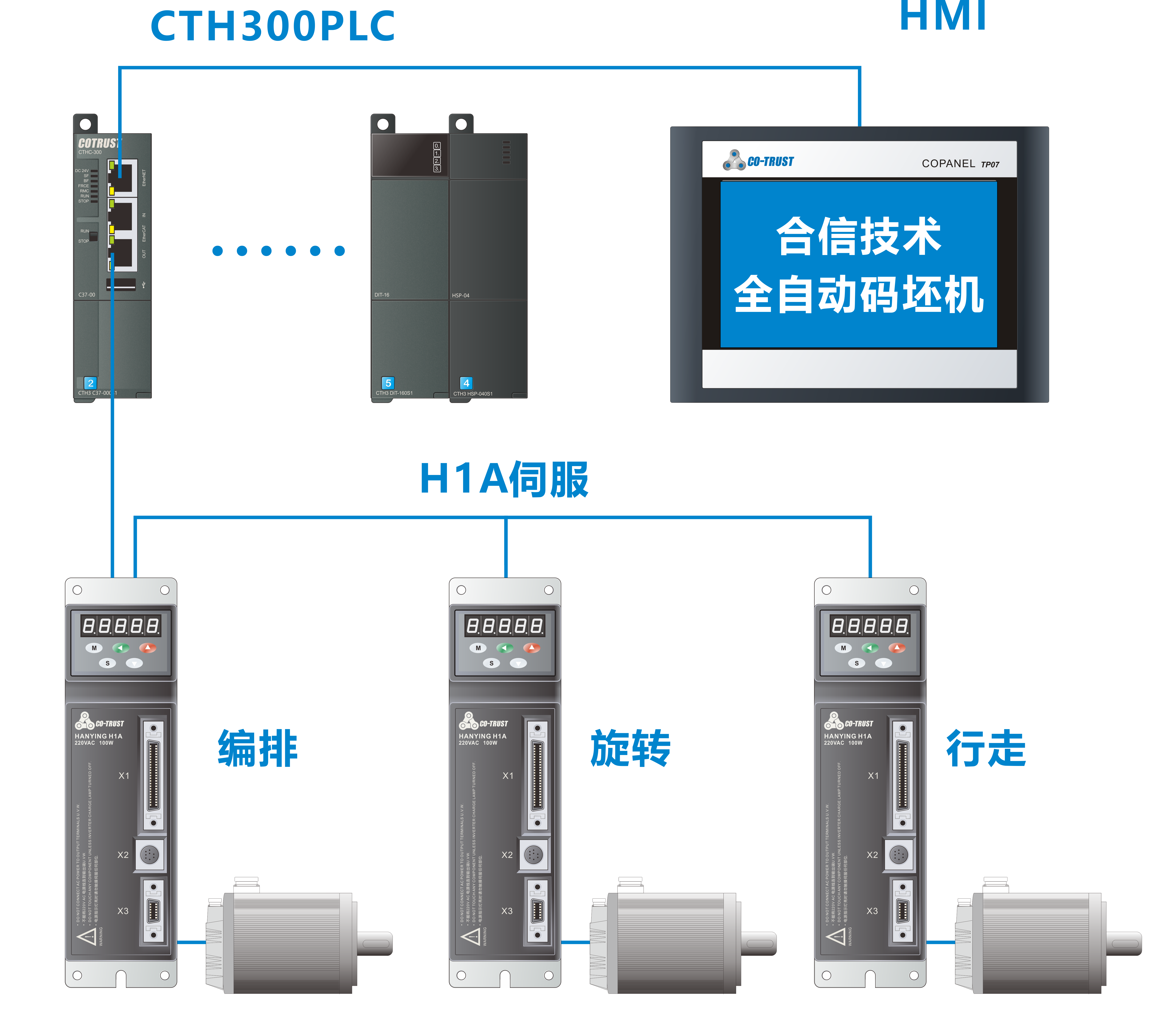

方案配置框圖：


合信方案優勢

自動碼坯機機型介紹



整機操作合用合信PLC可編程序控制器實現自動控制，使動作可靠、安全性強，而且碼坯形式多樣。

碼坯機适用于一次碼燒工藝和二次碼燒工藝，是規模化制磚自動化生産線上不可缺少的設備。





合信方案

基于EtherCAT總線的電子凸輪

合信采用CTH300系列C37電子凸輪方案，減小提升裝置的結構，小巧美觀，高端大氣。

合信采用H1A伺服及配套單機完成磚坯的精準編排、夾具的旋轉與行走。

方案配置框圖：


合信方案優勢

自動碼坯機機型介紹



整機操作合用合信PLC可編程序控制器實現自動控制，使動作可靠、安全性強，而且碼坯形式多樣。

碼坯機适用于一次碼燒工藝和二次碼燒工藝，是規模化制磚自動化生産線上不可缺少的設備。
