群控中央空調解決方案

行業與設備簡介

中央空調機房節能群控系統，是樓宇自控系統中的一個子系統，是專業的中央空調控制系統，倡導以節能舒适爲目标，采用先進的矢量控制理論、獨特的雙效節能法、網絡控制技術和變頻控制技術相結合，暖通空調系統的最優化節能解決方案，幫助用戶實現節約能源、精細化管理、減少人力成本的目的。它具有以下特點：

◆ 自動化控制

針對中央空調設備實際運行特點而研發的計算機軟件控制系統，依據空調末端運行負荷，自動調整中央空調機房的相關設備的啓動、停止、聯動、報警、複位和交替運行等。

◆ 高效節能

采用獨特的矢量控制法與雙效節能法爲基礎，采用VWV（變水量）和VAV（變風量）技術，使水泵和風機節電20%～45%，針對包括空氣處理機組和輔機在內的整個系統的節能改造，能使中央空調空氣處理系統節能達到25%～40%，空調主機系統節能15%～30%，整個系統總節能達到30%～40%。

◆ 延長設備使用壽命

對設備采用輪流磨損控制法與矢量控制法，降低了設備使用率，與自行故障診斷程序相結合，有效延長設備使用壽命。

中央空調機房配備了“十大金剛”，在他們的協調配合下，把控溫度分分鐘不是事兒!

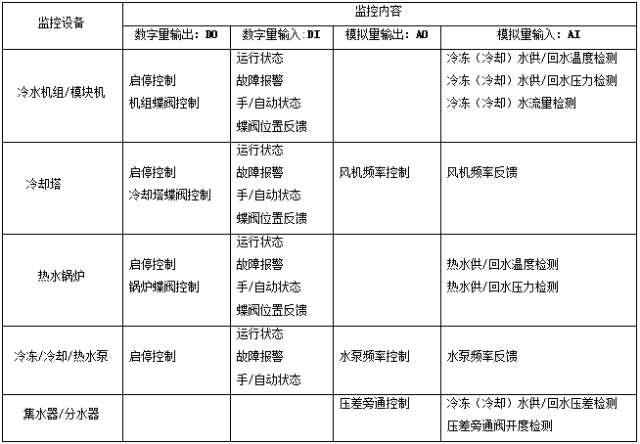

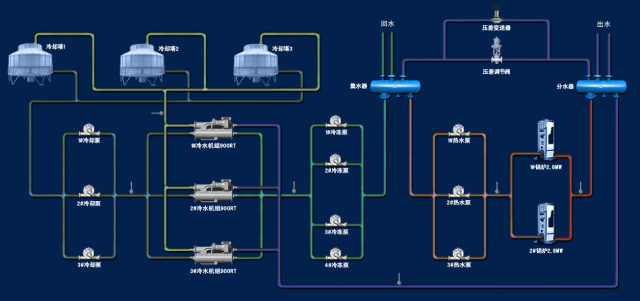

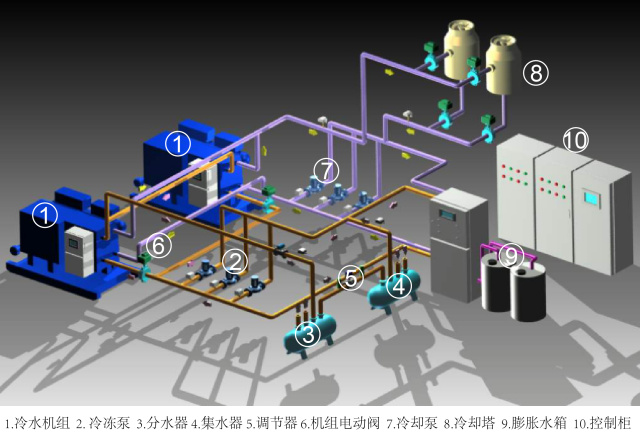

工藝簡述中央空調機房監控原理



“十大金剛”如何通力合作？

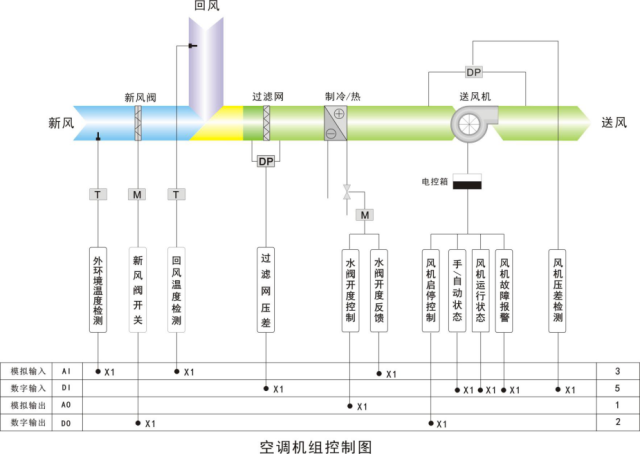

中央空調末端風櫃控制原理


控制要求

　空調主機運行台數合理控制，通過變頻技術使水流量達到最佳配置，水系統高效運行又可節能。

● 空調風櫃水流量采用PID比例積分調節使其運行在最佳狀态，達到供需平衡，節約了能量的消耗。

● 能遠程集中管理、分組管理、定時管理、溫度限定等，有效杜絕了不必要的能量浪費。

● 冷熱源水系統與末端空調聯網統一管理，通過減少末端能量消耗，使冷熱源系統能耗進一步減少，從而實現了高效的二次節能。

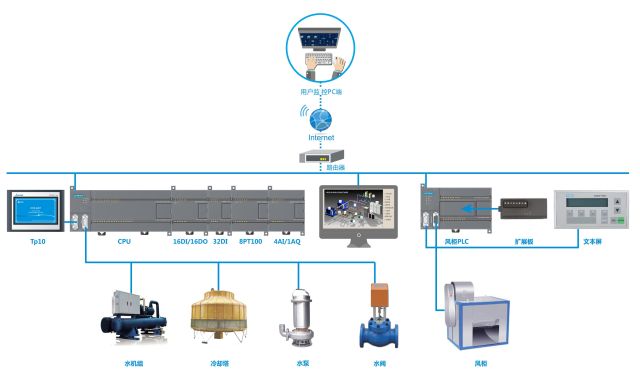

控制系統架構

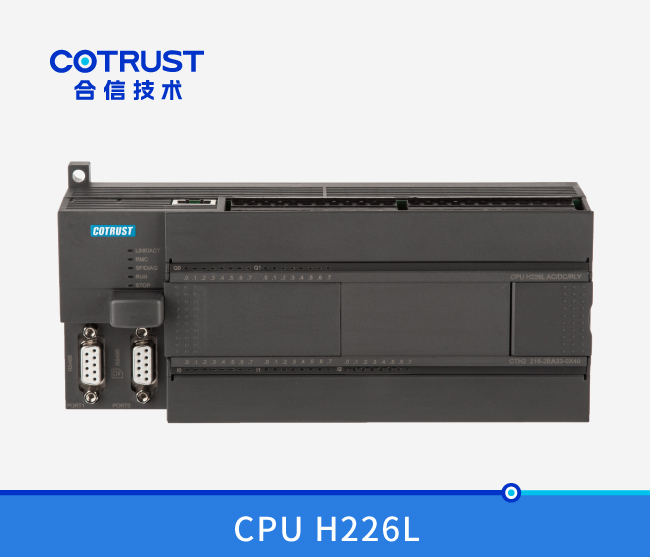

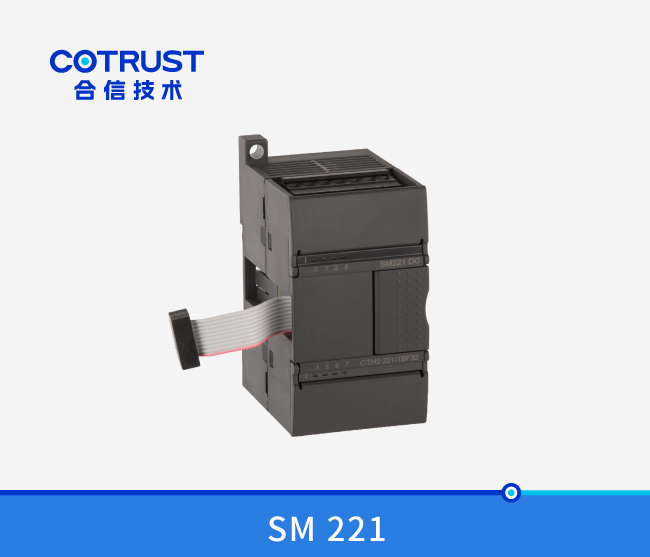

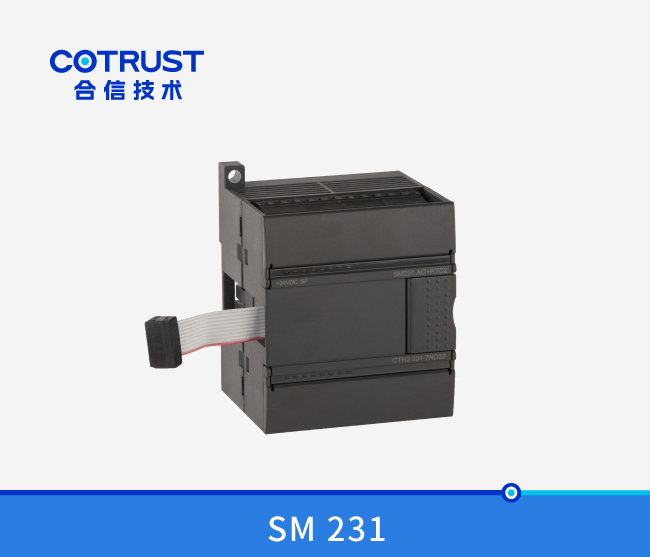

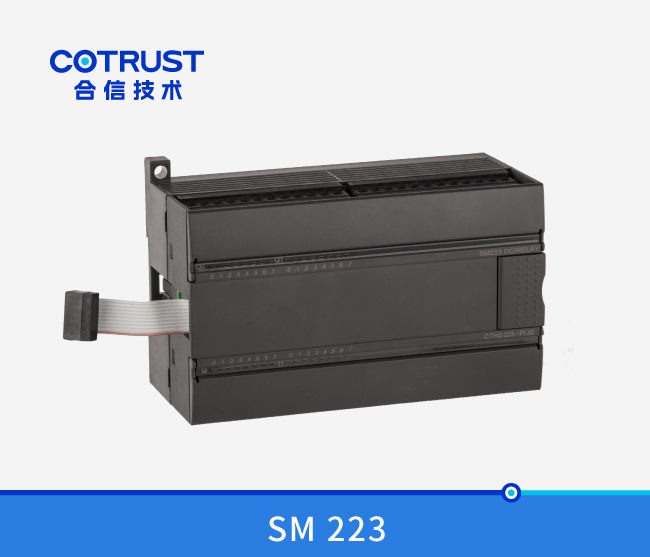

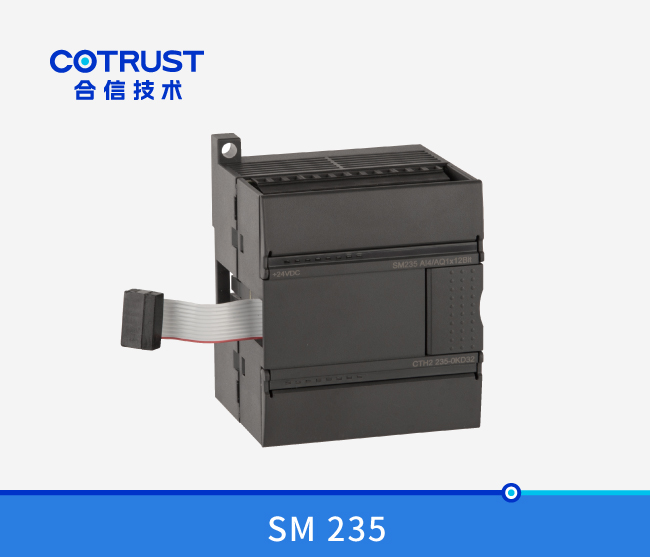

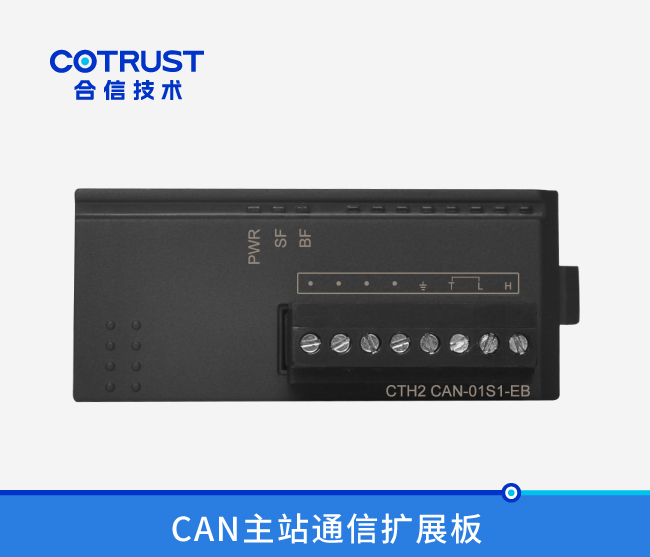

控制系統采用合信技術 CTH200 PLC及合信COPANEL以太網觸摸屏組成。

　　主機控制系統示意簡圖如下：（參考下圖畫出實際的控制系統圖）

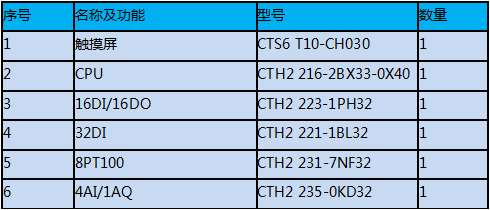

機房水系統配置清單

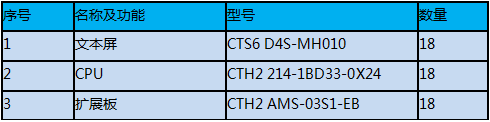

末端風櫃系統配置清單

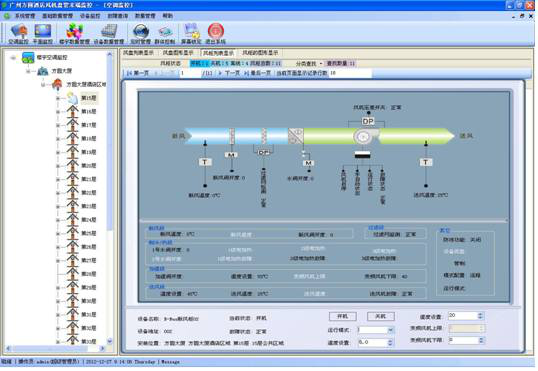

群控系統運行界面



總結

群控空調機組一般是安裝在室外，爲方便布線，其集中控制櫃也大多安裝在室外，環境溫度變化大，電氣環境複雜，要求PLC産品具有防雷、防潮、耐高溫等特點。

　　合信技術CTH200系列以太網PLC集成了一個以太網口、2個Fport/PPI可切換通信口，通訊速度快，PLC之間能通過網口交換數據，很好的滿足了群控系統的遠程監控、集中管理，分布式控制的要求，大大節省整體方案成本，提高了産品的性能。
